SISTEMA PARA PORTAS SANFONADAS
Folder 180
A fusão de um sistema batente e um sistema de correr para otimização do espaço e a suo uso
- Abertura máxima 180°
- Espessura da porta de 18 a 25 mm
- Largura da porta de 350 a 750 mm
- Altura da porta de 600 a 3000 mm
- Peso máximo do par de portas 50 Kg

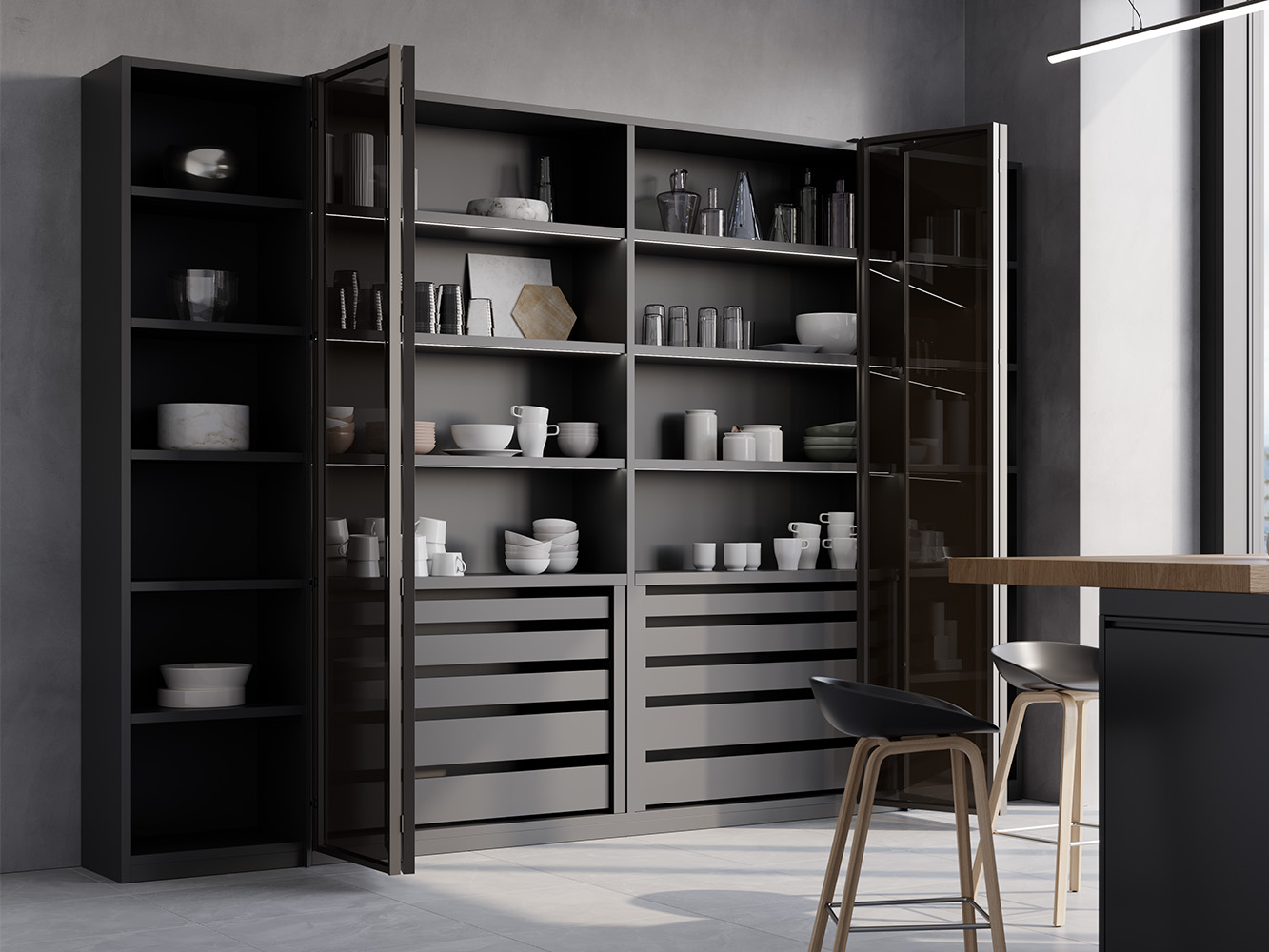

O Folder se adapta a todos os tipos de móveis e ambientes e pode ser utilizado onde desejar usufruir de uma abertura de 180° da porta, contando com a confiabilidade, a funcionalidade e a estética típica dos produtos Salice
Versatilidade, fluidez e redução de qualquer obstáculo

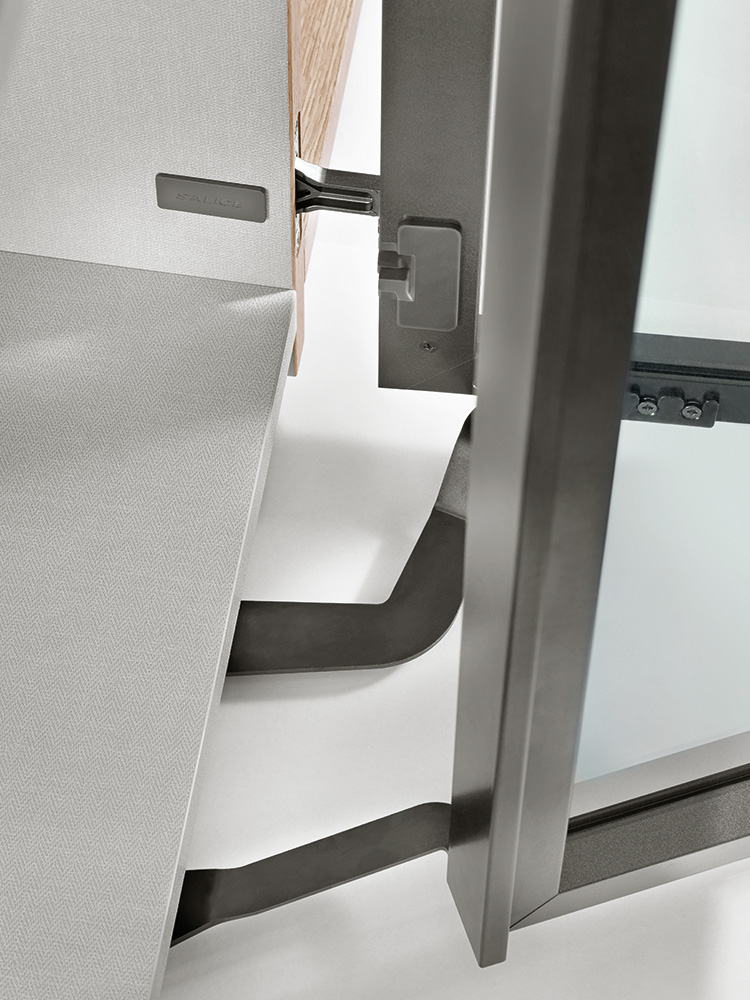

Folder pode ser montado tanto sobre o chapéu quanto sob a base do móvel, característica que o torna ainda mais versátil e funcional.

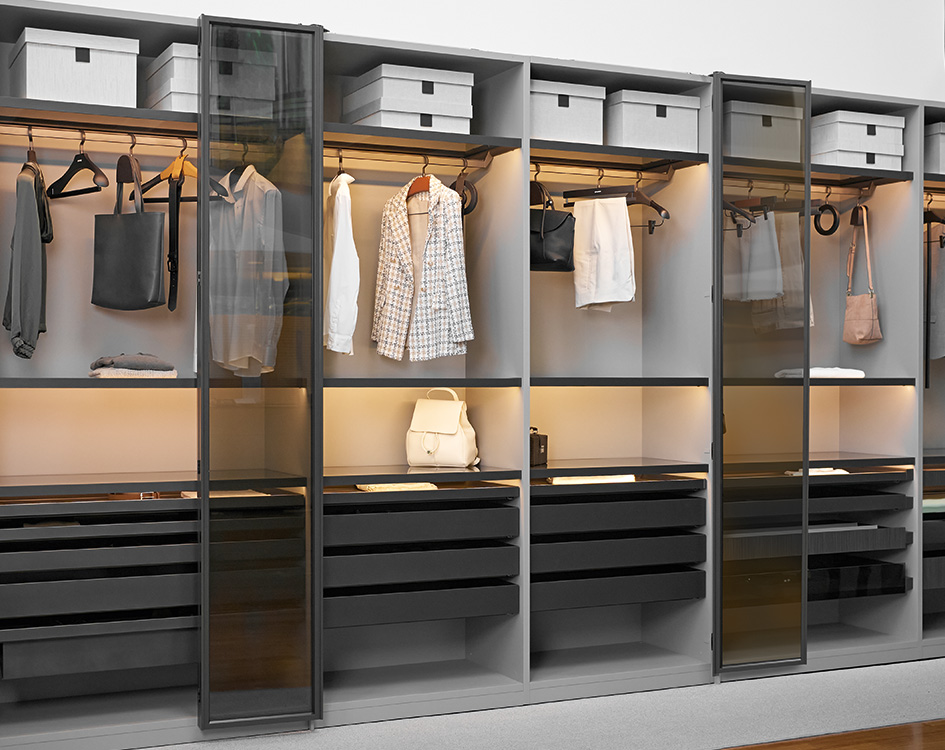

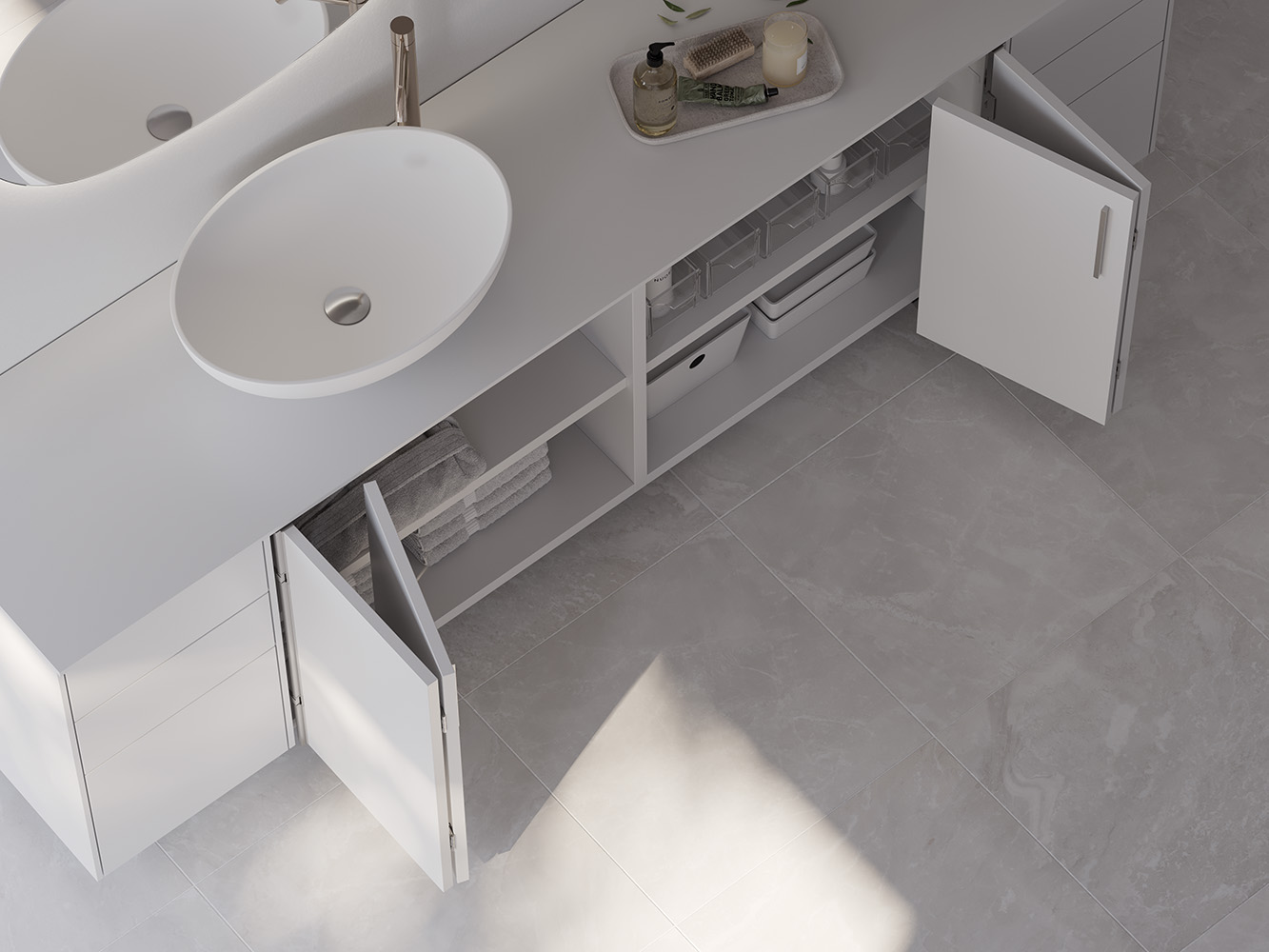

Na abertura os dois painéis se unem e se sobrepõem um sobre o outro, para depois atingir automaticamente o ponto máximo de abertura, liberando o vão de qualquer obstáculo e garantindo a praticidade de abrir as gavetas internas sem o uso de distanciadores.
Características técnicas
- Abertura máxima 180° ajustável até 170°
- Versão BASE
Possibilidade de montagem do perfil guia sob a base do móvel para colunas, guarda-roupas e balcões - Versão TOP
Possibilidade de montagem do perfil guia sobre o chapéu do móvel para colunas, guarda-roupas e balcões - Movimento de abertura e de fechamento automático e gerenciado por amortecedores a óleo siliconado para máxima fluidez e silêncio

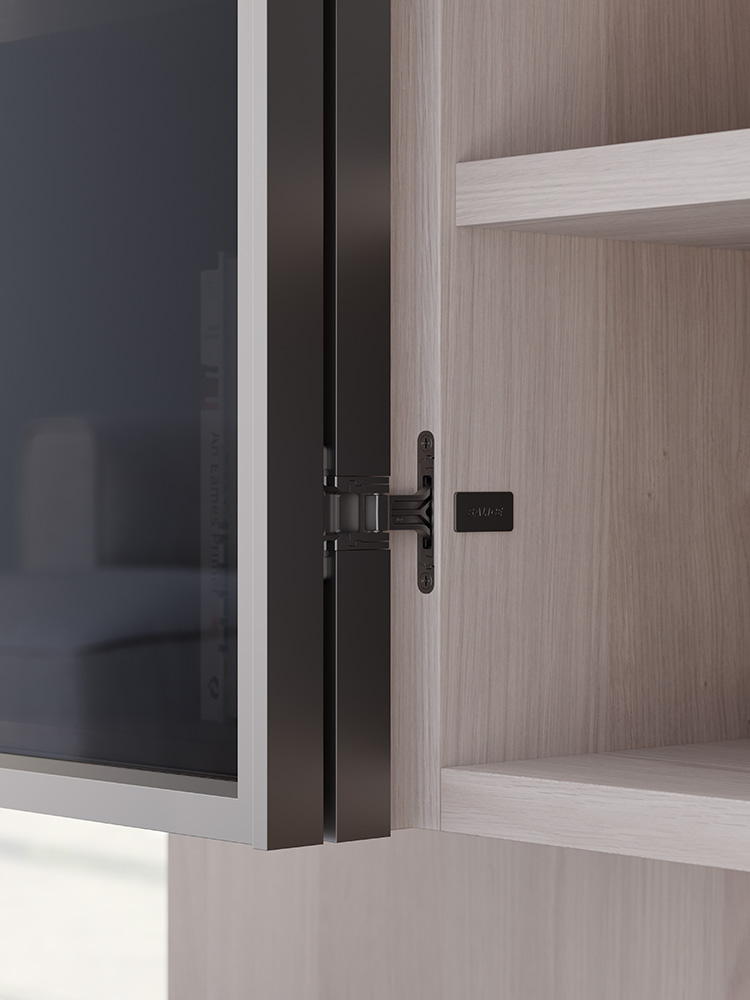

- Fixação lateral das portas através de dobradiças externas Série M ou através de dobradiças embutidas Conecta 180°
- Possibilidade de regulagem da velocidade de abertura e fechamento das portas
- Regulagem das portas nas três direções
- Espessura da porta de madeira com dobradiças Série M: de 18 mm a 24 mm
- Espessura da porta em madeira com dobradiças Conecta 180°: de 18 mm a 25 mm
Espessura da porta de madeira com perfil em alumínio VE79KITE710_A com dobradiças Conecta 180°: de 22 mm a 25 mm - Largura de cada porta de madeira: de 350 mm a 750 mm
Largura de cada porta com quadro em alumínio VE79KITE700_A: de 350 mm a 600 mm - Altura da porta: mínima 600 mm - máxima 3000 mm
- Profundidade do móvel ≥ 320 mm
- Espessura lateral com dobradiças embutidas Conecta 180° DQG3B ≥ 19 mm
Espessura lateral com dobradiças embutidas Conecta 180° DQG5B ≥ 16 mm - Espessura lateral com dobradiças Série M ≥ 16 mm
Catálogo
Prospecto técnico
Versão BASE
Montagem do perfil guia sob a base do móvel
Versão TOP
Montagem do perfil guia sobre o chapéu do móvel

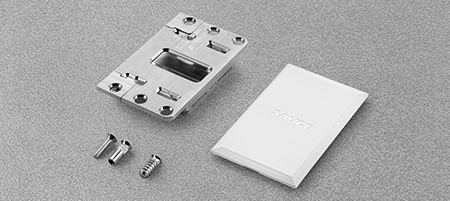

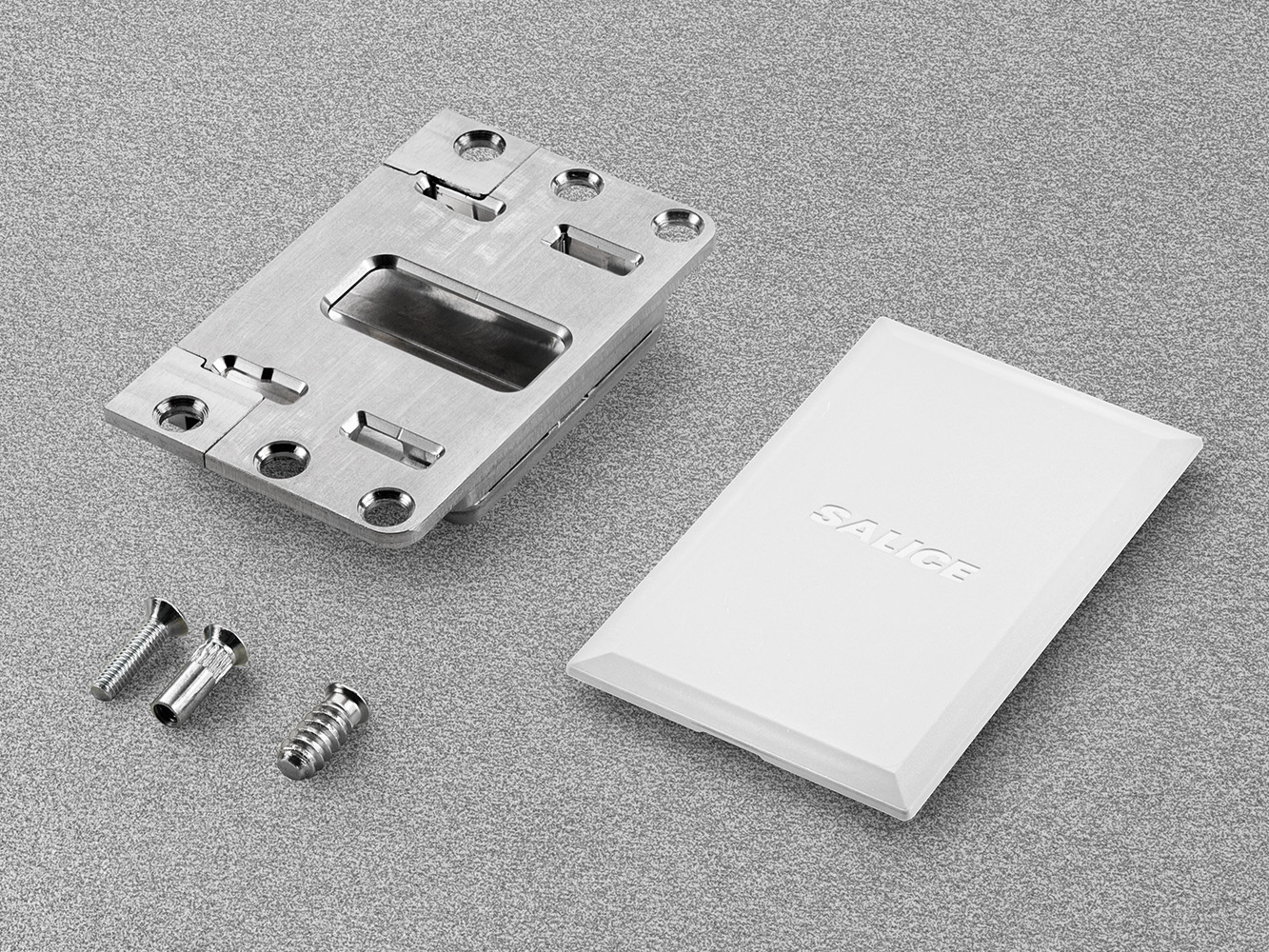

Base DQG5B
Para aplicação em porta simples
Para aplicação dupla em lateral com 25 mm de espessura
Para parafusar na lateral:
- Aplicação simples com parafusos furo Euro ø5 x 12.5 mm
- Aplicação dupla com parafusos de união ø5 mm passante
- Parafusos de fixação e placas de cobertura inclusos no kit de embalagem simples.
- Parafusos de fixação inclusos na embalagem industrial
Recobrimento da porta sobre a lateral lado das dobradiças D1 = 10 mm

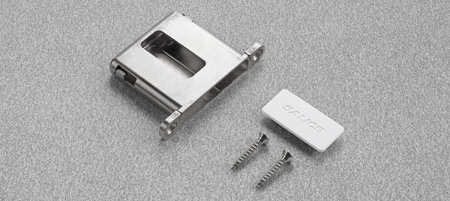

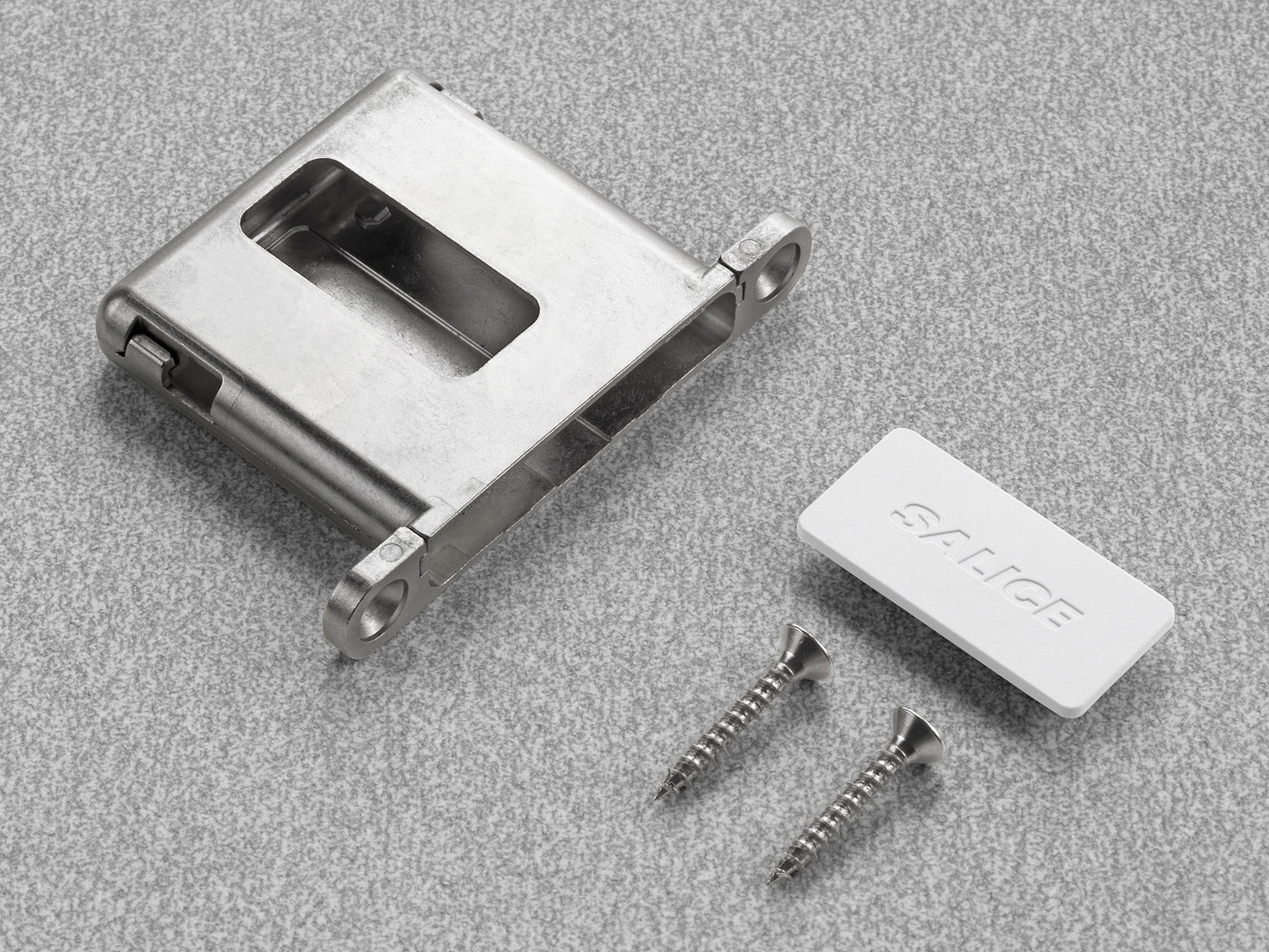

Base DQG3B
Para aplicação em porta simples
Para aplicação dupla em lateral com espessura de 30 mm
Para parafusar na lateral:
- Aplicação simples e dupla com parafusos ø4 x 25 mm
- Parafusos de fixação e placas de cobertura inclusos no kit de
embalagem simples
- Parafusos de fixação inclusos na embalagem industrial
Documentação
-
Folder, sistema para portas de dobrarPDF 1.41MB
-
Informações técnicas - Exemplos de aplicaçõesPDF 1.05MB
-
Código e embalagensPDF 1.43MB
-
Manual de montagem e regulagen - Folder 180 Base-rightPDF 10.46MB
-
Manual de montagem e regulagen - Folder 180 Base-leftPDF 10.47MB
-
Manual de montagem e regulagen - Folder 180 Top-rightPDF 10.58MB
-
Manual de montagem e regulagen - Folder 180 Top-leftPDF 10.37MB
Video
-
Folder 180 Base - Montagem do mecanismo no móvel
-
Folder 180 Base - Preparação das portas
-
Folder 180 Base - Montagem das portas
-
Folder 180 Base - Acessórios
-
Folder 180 Base - Regulagens
-
Folder 180 Base - Remoção do mecanismo do móvel
-
Folder 180 Top - Montagem do mecanismo no móvel
-
Folder 180 Top - Preparação das portas
-
Folder 180 Top - Montagem das portas
-
Folder 180 Top - Regulagens
-
Folder 180 Top - Remoção do mecanismo do móvel
