SISTEMA PARA PORTAS SANFONADAS
Folder 90
A fusão de um sistema batente e um sistema de correr para otimização do espaço e a suo uso
- Abertura máxima 94°
- Espessura da porta de 19 a 25 mm
- Largura da porta de 350 a 750 mm
- Altura da porta de 600 a 3000 mm
- Peso máximo do par de portas 40 Kg

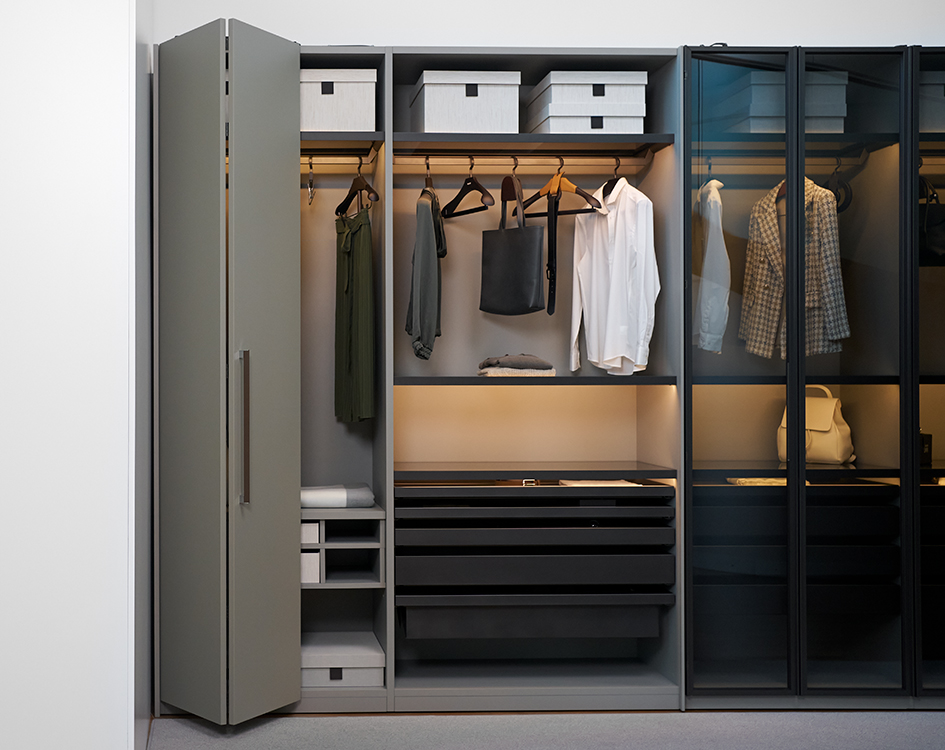

Folder 90, para vãos de até 1.200 mm. É ideal para móveis inseridos em nichos ou em contextos que exigem uma abertura em 90°.
Com um simples gesto com a mão, se obtém uma abertura e um fechamento fluído e silencioso, através um movimento assistido.
Versátil e adequado para qualquer ambiente, com altura do sistema de 35 mm, Folder é a solução ideal para aplicar em qualquer tipo de móvel.
Versatilidade, fluidez e redução de qualquer obstáculo

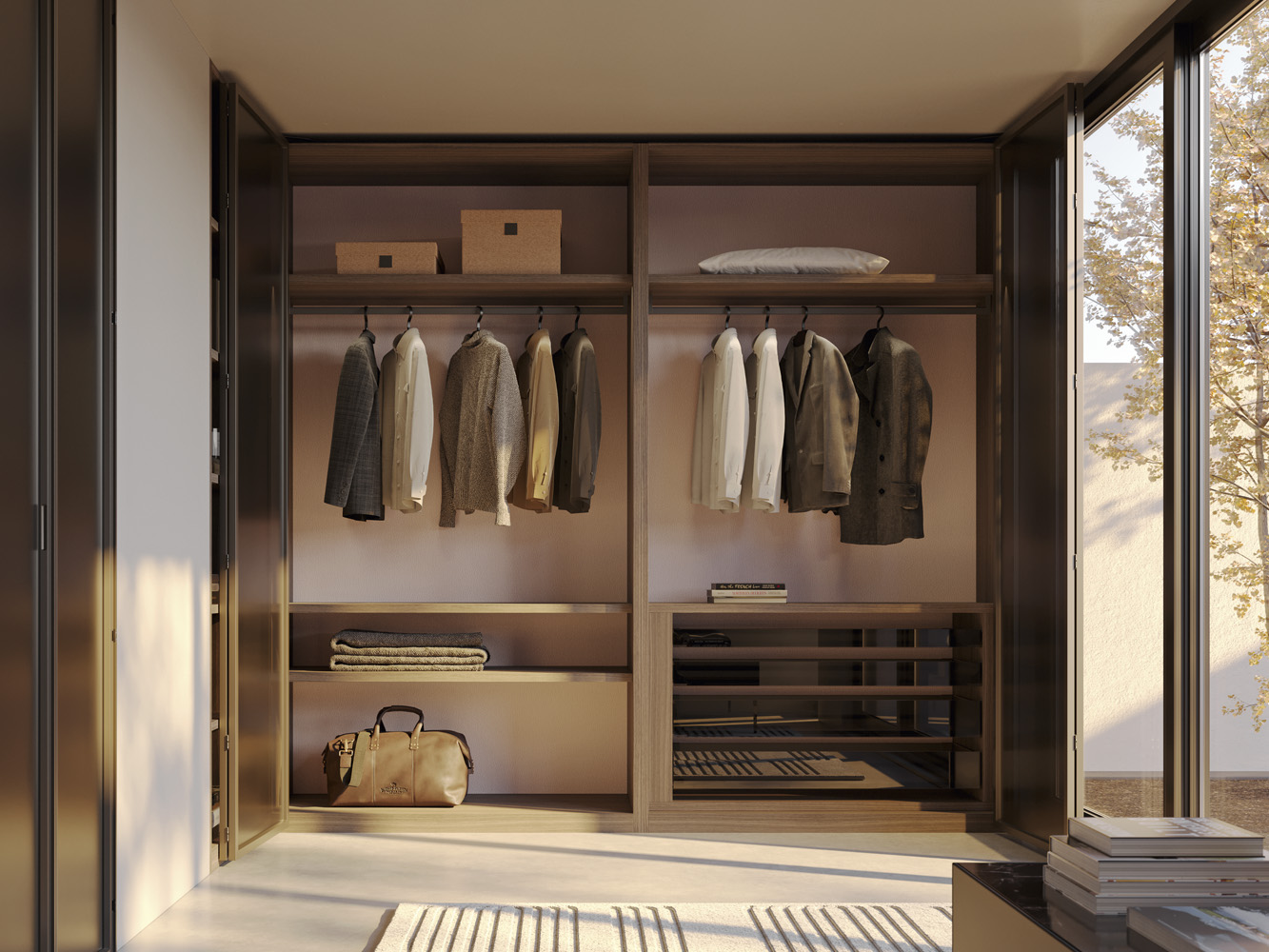

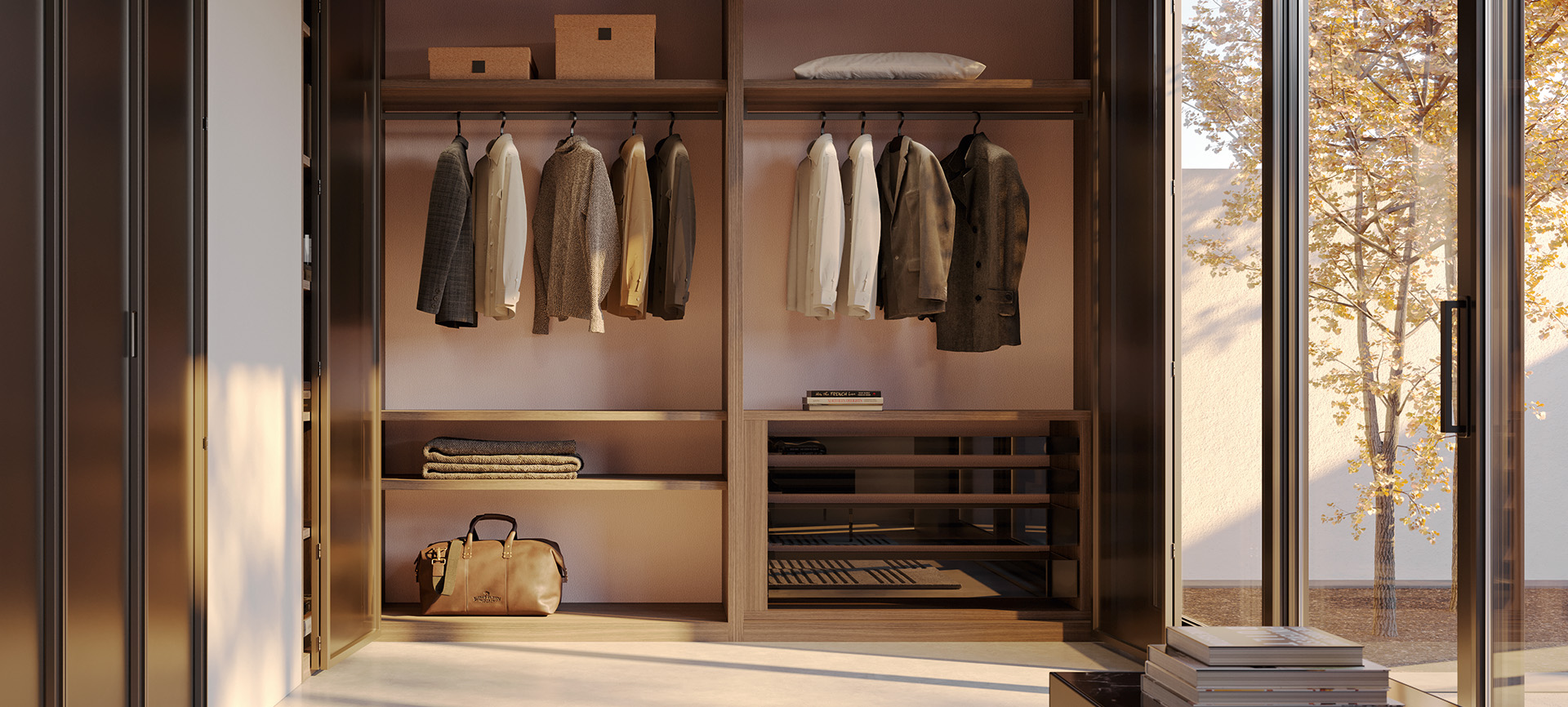

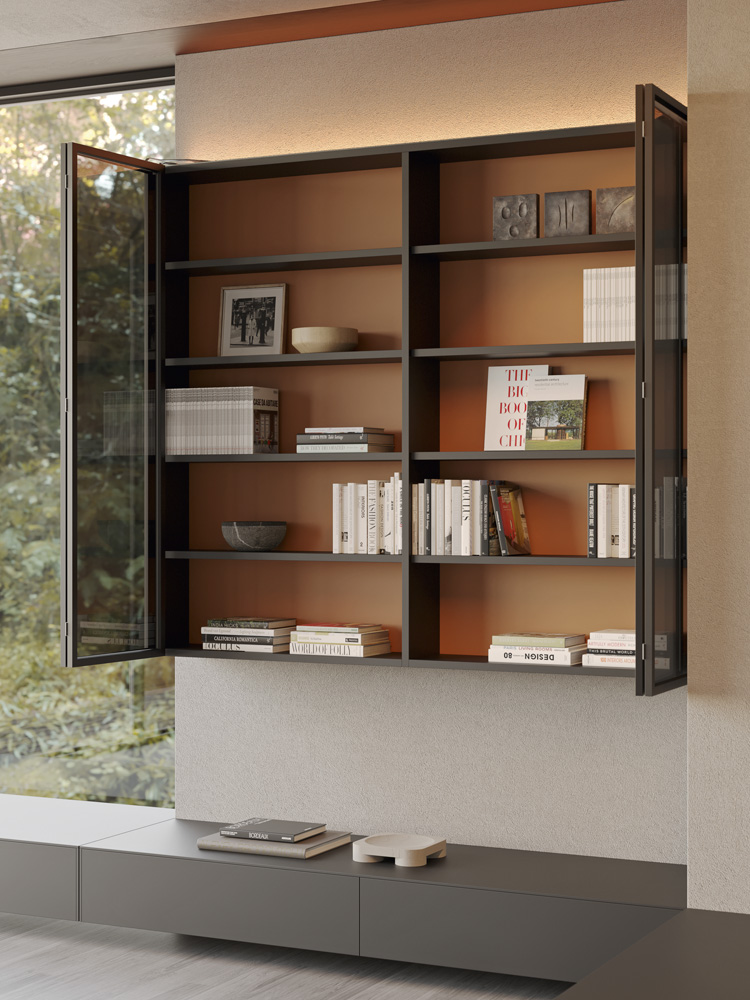

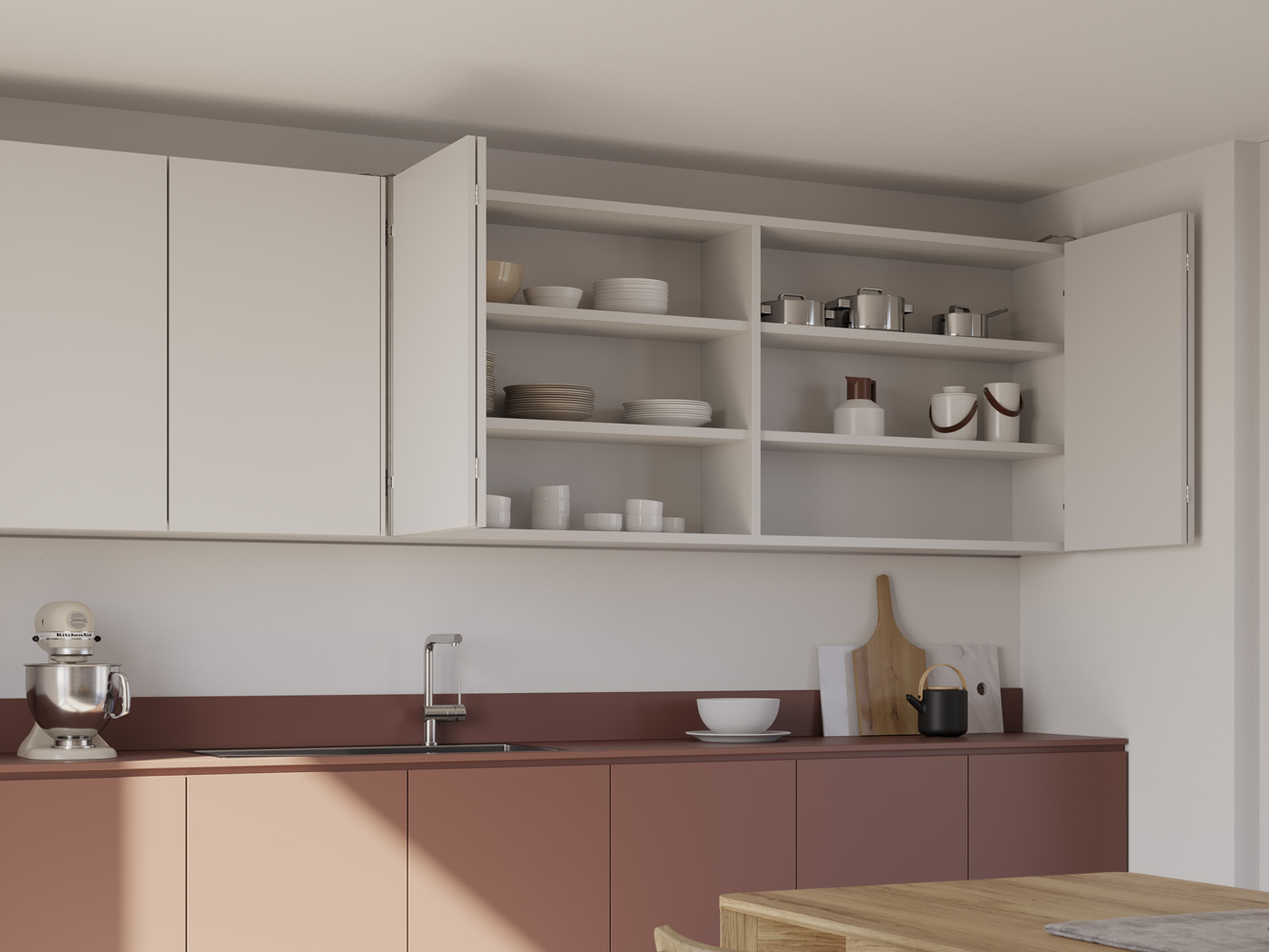

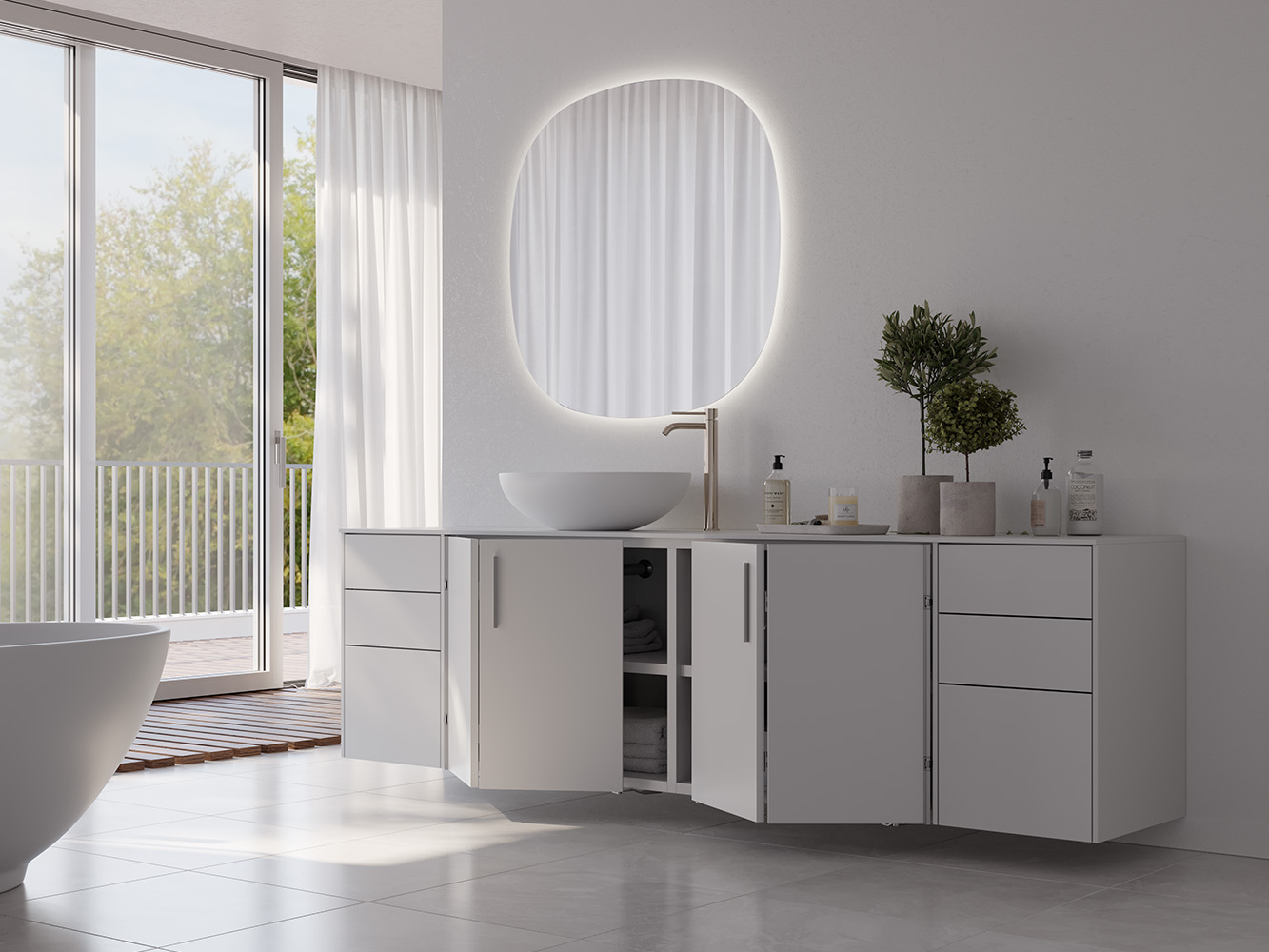

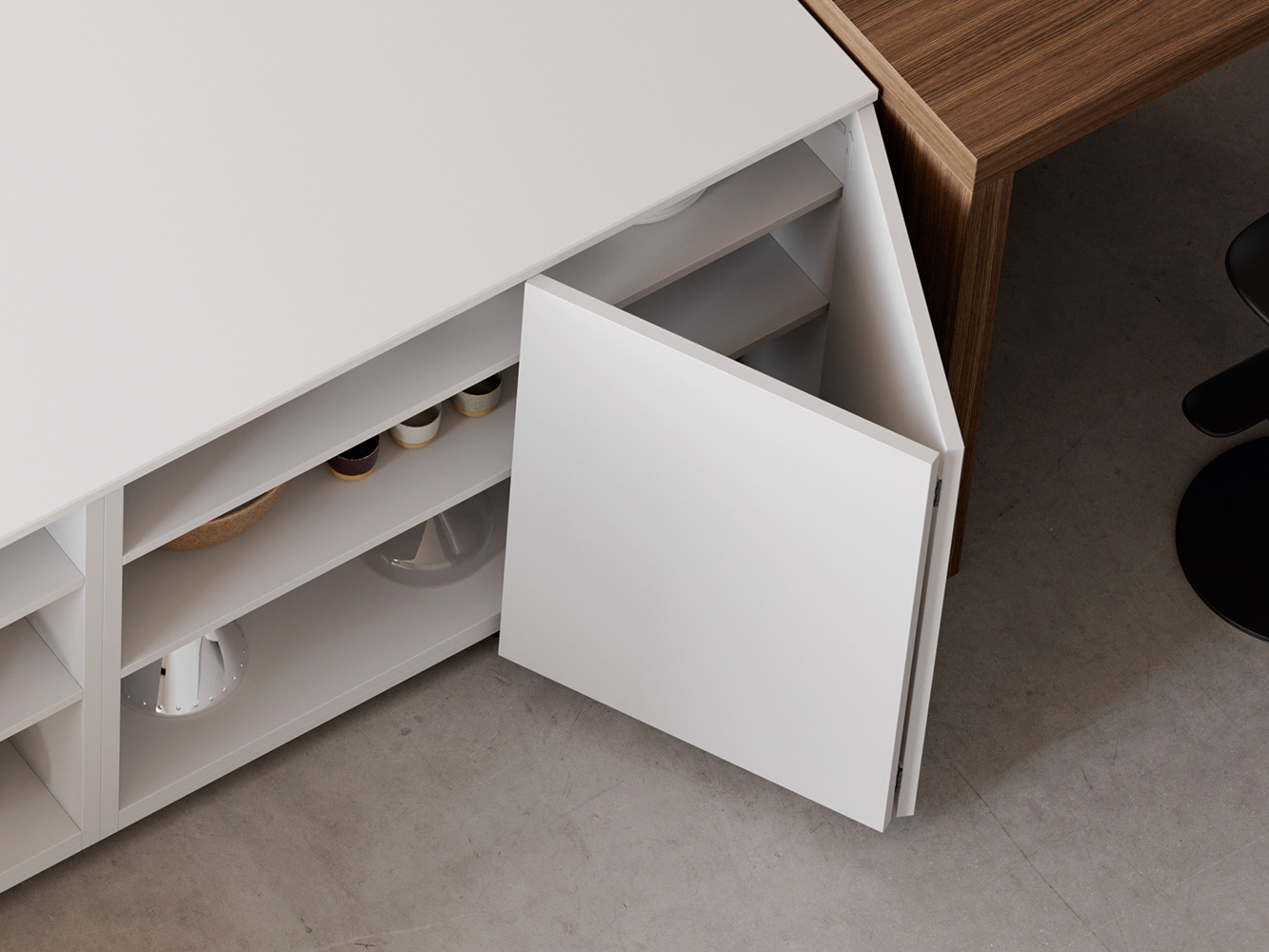

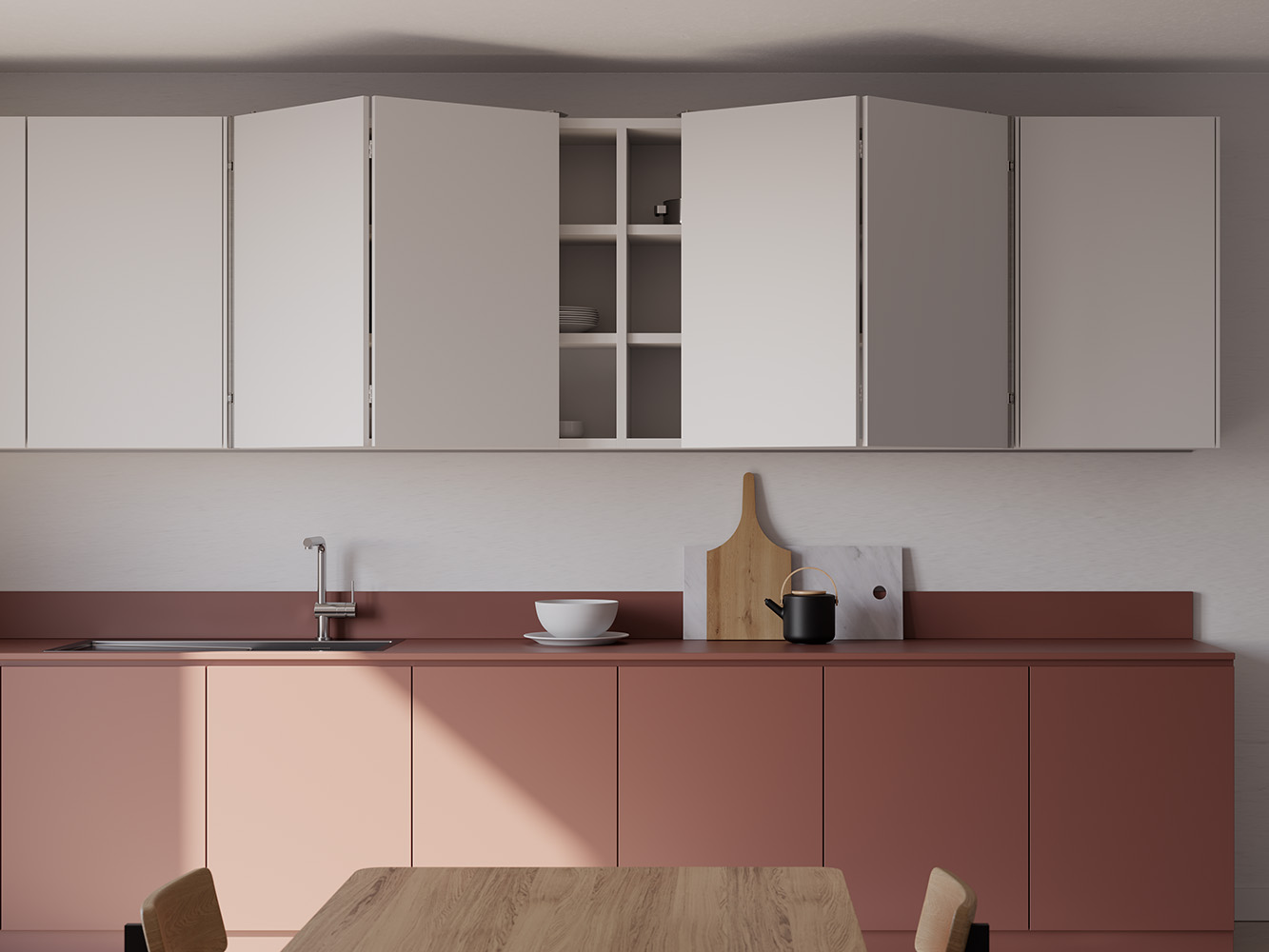

A possibilidade de ser instalado seja na parte inferior da base bem como na parte superior do chapéu permite aplicar este sistema em todos os tipos de móveis: de grandes armários de dormitório, aos móveis suspenso de cozinha, passagem de um ambiente para outro e elementos de dimensões reduzidas, como os móveis para banheiro.
Amortecedores, molas e sistemas magnéticos são os ingredientes que combinados, tornam o Folder um sistema com a capacidade de fluidez e silêncio único.
Características técnicas
- Abertura máxima 94°
- Movimento de abertura e de fechamento automático e gerenciado por amortecedores a óleo siliconado para máxima fluidez e silêncio
- Fixação lateral das portas através de dobradiças externas SILENTIA+ ou através de dobradiças embutidas CONECTA 94°
- Possibilidade de montagem do perfil guia sob a base ou sobre o chapéu do móvel para colunas, guarda-roupas, balcões e armários suspensos
- Possibilidade de regulagem da velocidade de fechamento das portas
- Regulagem das portas nas três direções
- Altura da porta: mínima 600 mm - máxima 3000 mm
- Versão SILENTIA+ Série 200 94°
Profundidade do móvel ≥ 350 mm
Espessura da porta de madeira: de 19 mm a 25 mm (K=4, K=5)
Largura de cada porta de madeira: de 350 mm a 600 mm
Espessura da lateral: ≥ 16 mm - Versão CONECTA 94°
Profundidade do móvel ≥ 330 mm
Espessura da porta de madeira: 25 mm
Largura de cada porta de madeira: de 350 mm a 600 mm
Espessura da porta de madeira com perfil em alumínio: de 350 mm a 600 mm
Espessura da lateral com dobradiças embutida DQG3B ≥ 19 mm
Espessura da lateral com dobradiças embutida DQG5B ≥ 16 mm
Catálogo
Prospecto técnico
Versão BASE

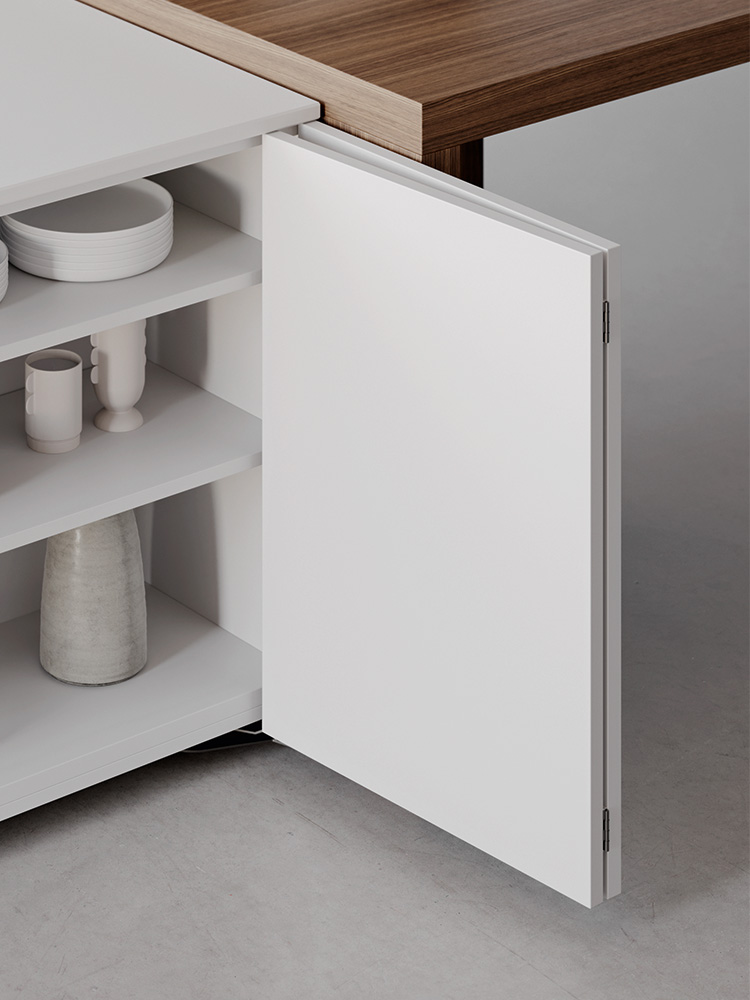

Montagem do perfil guia sob a base do móvel
Versão TOP
Montagem do perfil guia sobre o chapéu do móvel
Base DQG5B
Para aplicação em porta simples
Para aplicação dupla em lateral com 25 mm de espessura
Para parafusar na lateral:
- Aplicação simples com parafusos furo Euro ø5 x 12.5 mm
- Aplicação dupla com parafusos de união ø5 mm passante
- Parafusos de fixação e placas de cobertura inclusos no kit de embalagem simples.
- Parafusos de fixação inclusos na embalagem industrial
Recobrimento da porta no lado da dobradiça:
- Com dobradiças CQA3JE e CQZ3JE D1 = 10 mm
- Com dobradiças CQA3KE e CQZ3KE D1 = 14 mm
Base DQG3B
Para aplicação em porta simples
Para aplicação dupla em lateral com espessura de 30 mm
Para parafusar na lateral:
- Aplicação simples e dupla com parafusos ø4 x 25 mm
- Parafusos de fixação e placas de cobertura inclusos no kit de
embalagem simples
- Parafusos de fixação inclusos na embalagem industrial
