SISTEMA PARA PUERTAS ESCAMOTEABLES
Exedra
Sistema caracterizado por un movimiento asistido y amortiguado tanto en abertura como en retorno. Disponible también con abertura Push.
- Peso máximo por puerta 40 Kg
- Espesor desde 18 mm a 30 mm
- Anchura desde 370 mm a 900 mm
- Altura desde 1303 mm a 2800 mm
- Movimiento amortiguado en abertura y en retorno
- Abertura Push disponible
Exedra puede instalarse en puertas de diferentes tamaños hasta un peso máximo de 40 kg, lo que garantiza una gran flexibilidad de uso y la posibilidad de implantar este sistema en diferentes áreas, como cocinas ocultas, lavanderías y espacios de trabajo
Elegancia y practicidad, optimizando los espacios
Exedra desarrolla y perfecciona el concepto de deceleración y permite obtener un movimiento amortiguado óptimo, fluido, perfectamente equilibrado y sin ningún ruido, independientemente de la fuerza aportada a la puerta en la fase de retorno.
Funcionalidad y estética se unen, creando un producto versátil que puede aplicarse tanto a puertas con marco de madera como de aluminio.

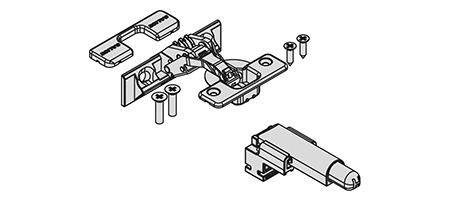

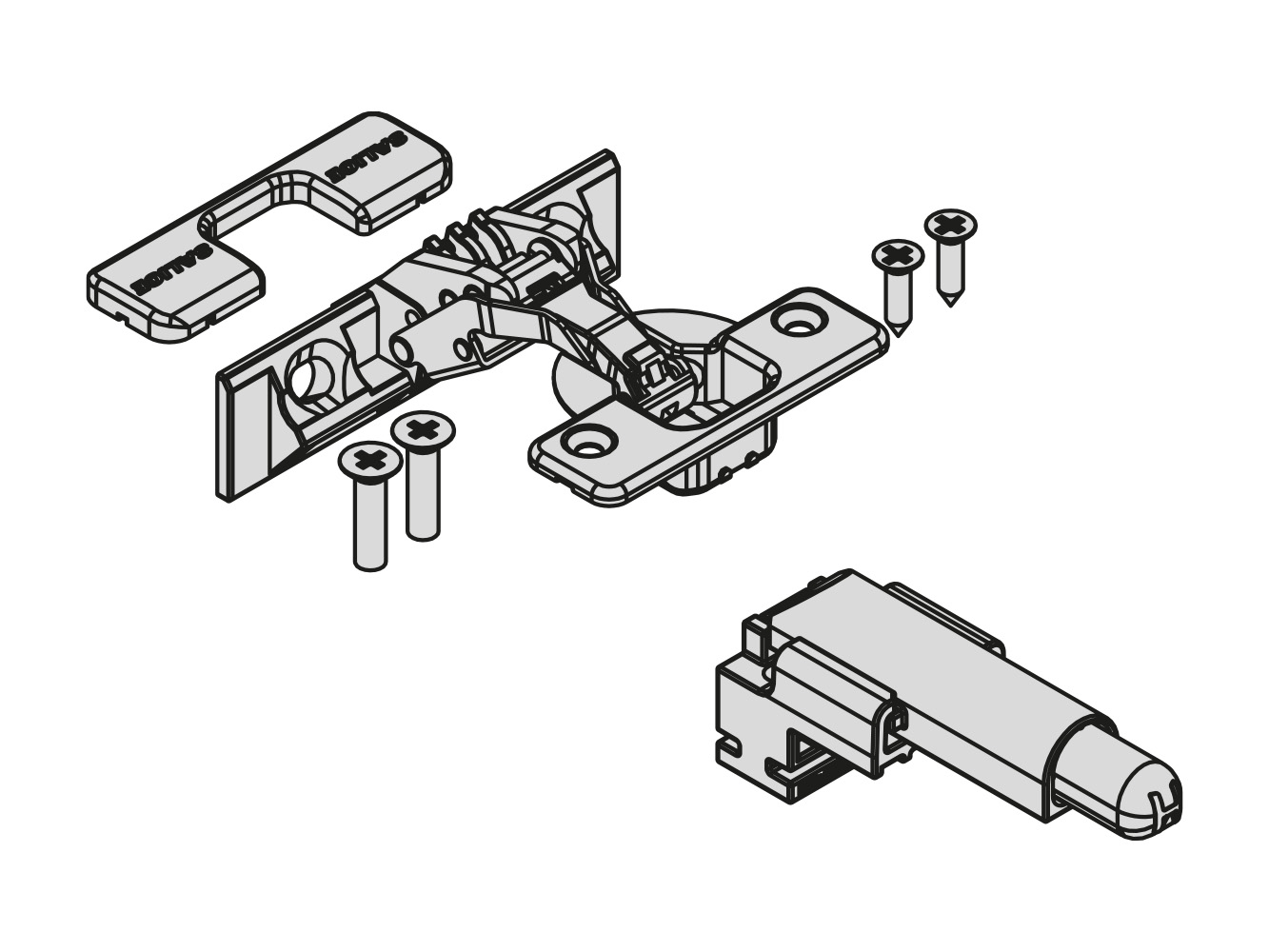

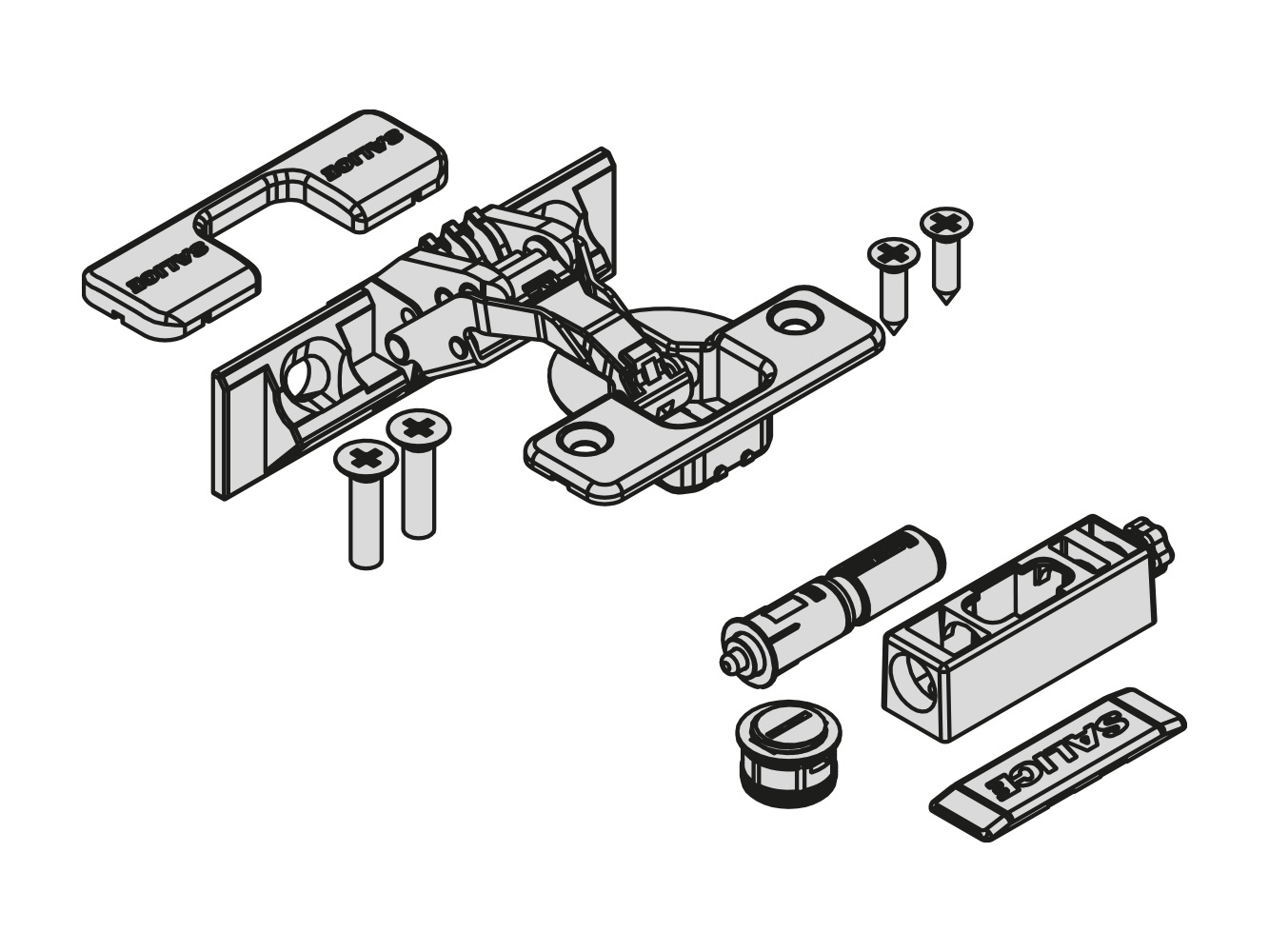

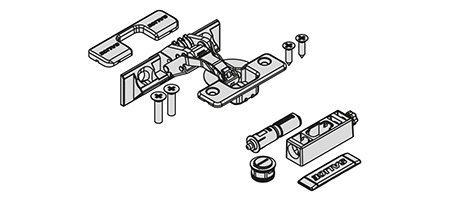

Exedra puede suministrarse con bisagras y Smove, para cierre amortiguado, o Push para puertas sin tiradores.
Ambas versiones están disponibles en acabados níquel o titanio.
La aplicación del sistema de puertas correderas Exedra ahora será aún más sencilla gracias al configurador online.
Features
- Peso máximo por puerta simple: 30 kg (uniformemente distribuídos) o 40 kg por puerta con 5 bisagras y anchura máxima de 750 mm
- Espesor desde 18 mm a 30 mm
- Anchura desde 370 mm a 900 mm
- Altura desde 1575 mm a 2500 mm
- Alturas desde 1303 mm a 1574 mm y alturas desde 2501 mm a 2800 mm previa verificación de nuestro departamento técnico
- El sistema puede suministrarse con bisagras y Smove, para cierre amortiguado, o Push para puertas sin tiradores
- Regulación vertical (+4/-1 mm), horizontal (±2 mm) y frontal (±4 mm) de la puerta
- Soluciónes disponibles: estándar, pre ensamblada y a medida según indicaciones del cliente
Catalogues
Prospecto técnico
Exedra
Instalación con clips para facilitar la inserción y extracción del mecanismo
Exedra Euro 32
Fijación directa sobre el lateral del mueble con tornillos Euro
FIJACIÓN DEL LATERAL DE COBERTURA
Sistema para puerta simple, versión para atornillar
VE55KIT0001:
Profundidad total mueble desde 370 a 650 mm
VE55KIT0002:
Profundidad total mueble desde 650 a 900 mm
FIJACIÓN DEL LATERAL DE COBERTURA
Sistema para puerta simple, versión con fresado
VE55KIT0005:
Profundidad total mueble desde 370 a 650 mm
VE55KIT0006:
Profundidad total mueble desde 650 a 900 mm
FIJACIÓN DEL LATERAL DE COBERTURA
Sistema para puerta doble
VE55KIT0003:
Profundidad total mueble desde 370 a 650 mm
VE55KIT0004:
Profundidad total mueble desde 650 a 900 mm
KIT COBERTURA FRONTAL
Cortar a medida e insertar el perfil de cobertura.
VE55KIT0201: anchura 2,6 m - gris
VE55KIT0202: anchura 2,6 m - negro
VE55KIT0203: anchura 2,6 m - blanco
VE55KIT0204: anchura 3,0 m - gris
VE55KIT0205: anchura 3,0 m - negro
VE55KIT0206: anchura 3,0 m - blanco
KIT GUIADOR
Kit guiador para puertas de cristal con marco de aluminio y puertas de madera con marco.
La aplicación del kit guiador requiere un proceso particular
VE55KIT0040: 1 (Paquete 10 piezas)
Documentación
-
Exedra - StandardPDF 1.09MB
-
Exedra - Parcialmente ensambladoPDF 959.86KB
-
Exedra - A medidaPDF 678.09KB
-
Exedra Euro 32 - StandardPDF 1.10MB
-
Exedra Euro 32 - Parcialmente ensambladoPDF 947.02KB
-
Exedra Euro 32 - A medidaPDF 653.68KB
-
Manual de montaje y regulación - Puerta con abertura a la derechaPDF 28.03MB
-
Manual de montaje y regulación - Puerta con abertura a la izquierdaPDF 28.10MB
