SISTEMA PARA PORTAS RETRÁTEIS
Exedra
Sistema caracterizado por movimento assistido e amortizado tanto na abertura quanto no retorno. Disponível também com abertura Push.
- Peso máximo para uma porta 40 kg
- Espessura de 18 a 30 mm
- Largura de 370 mm a 900 mm
- Altura de 1303 mm a 2800 mm
- Movimento amortizado na abertura e no retorno
- Abertura Push disponível

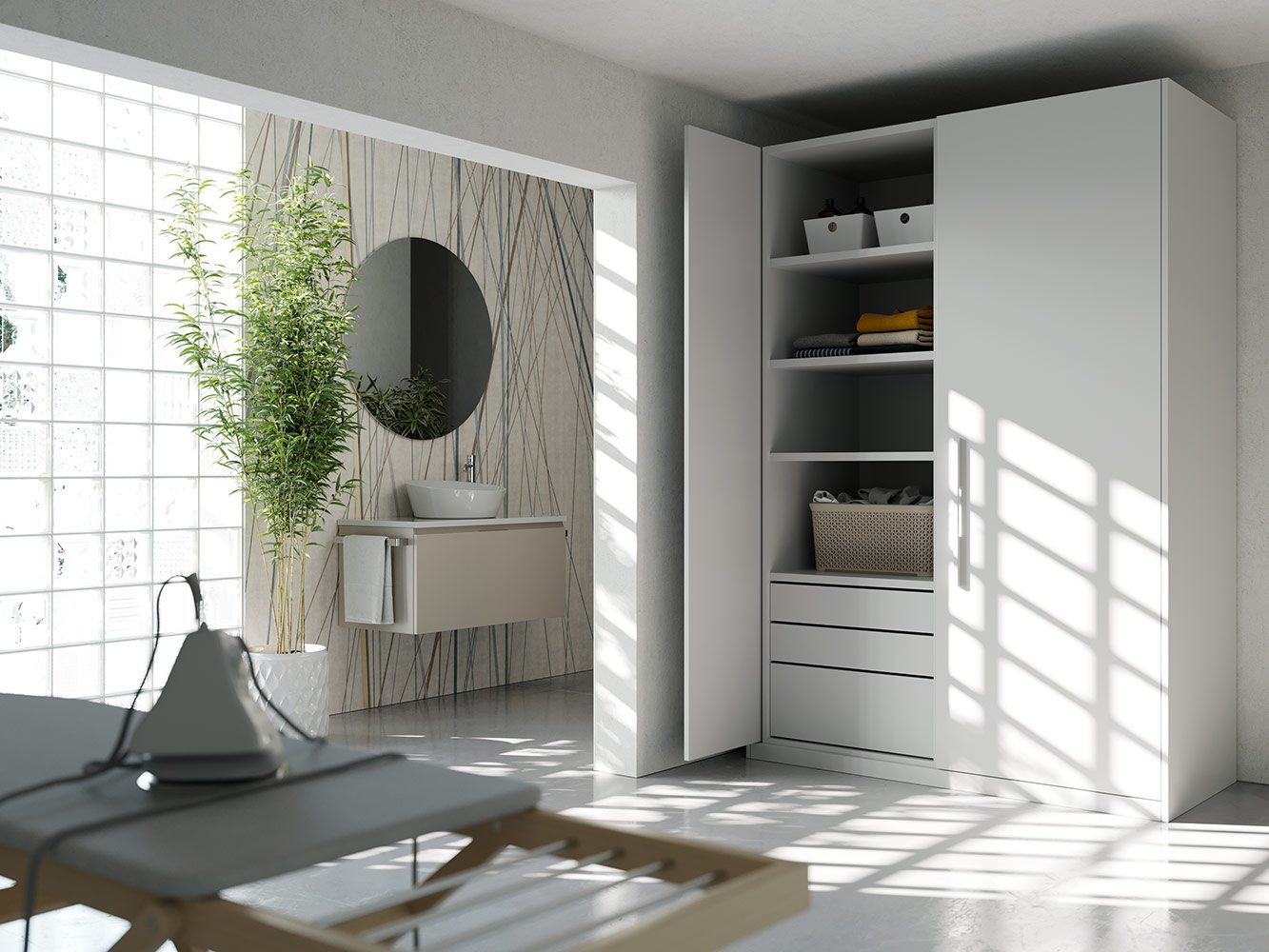

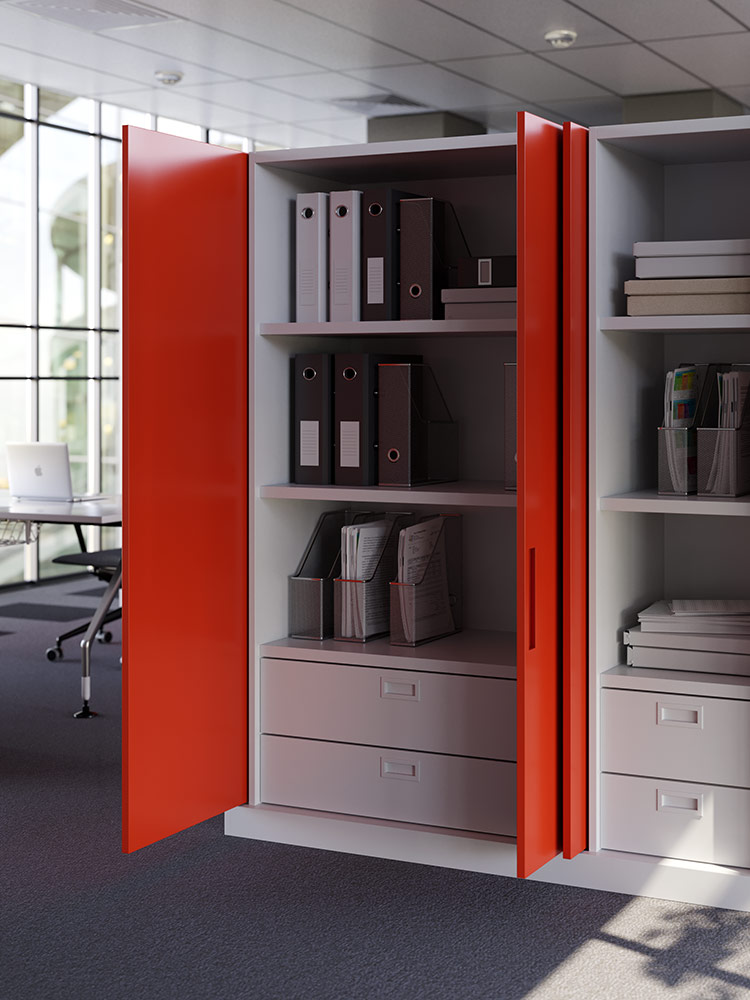

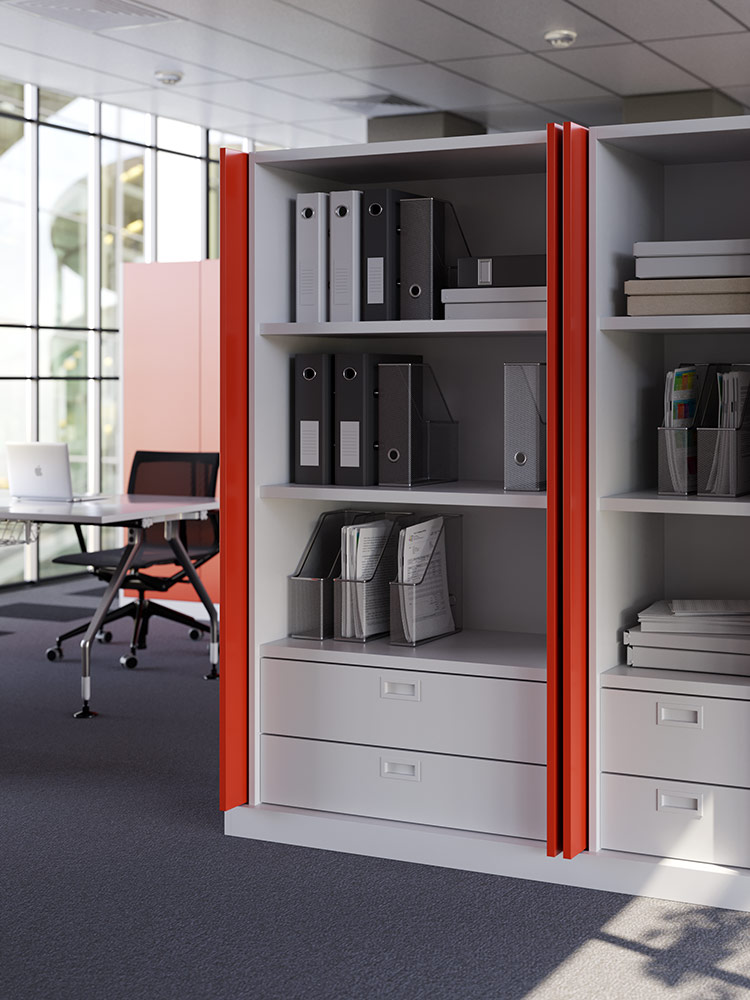

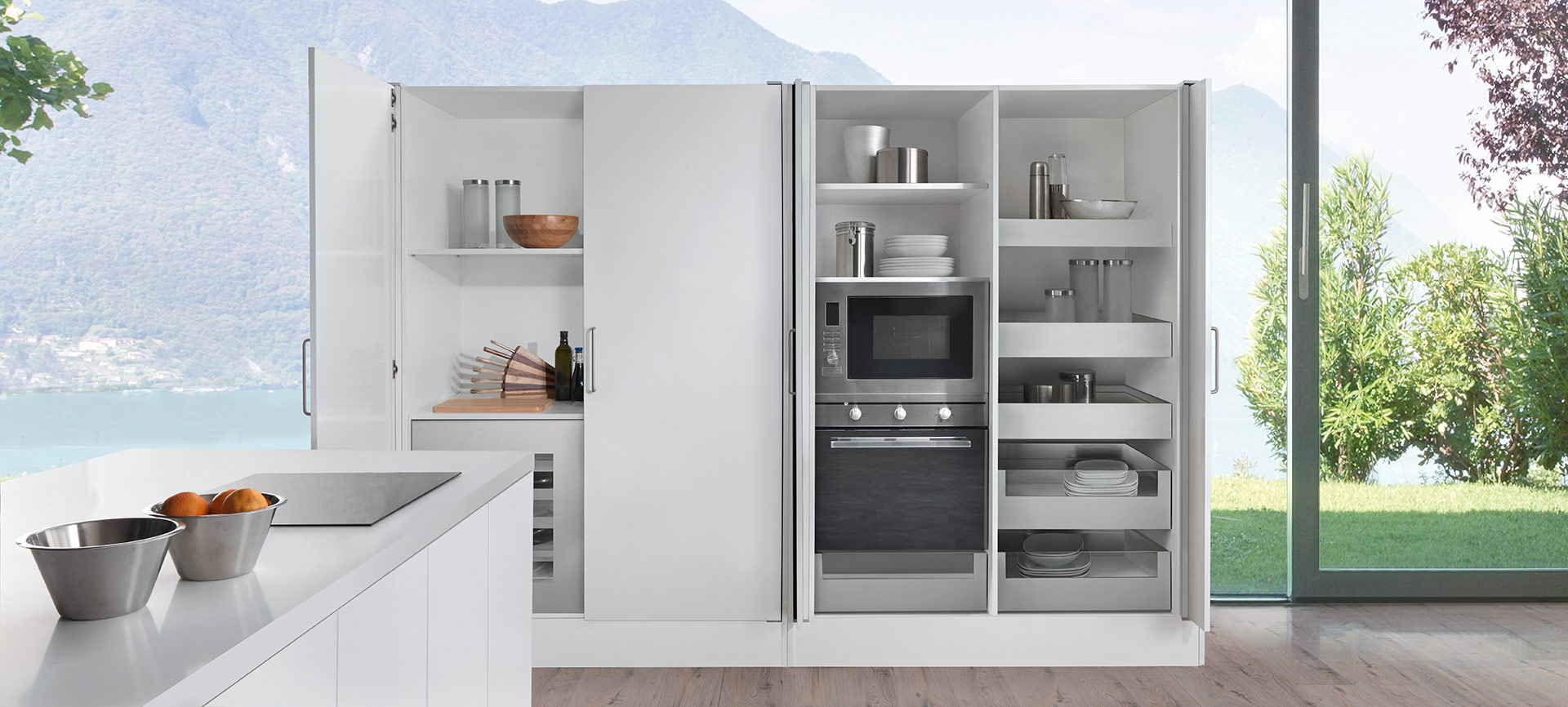

Exedra pode ser instalado em portas de diferentes dimensões até um peso máximo de 40 kg, garantindo uma grande flexibilidade de uso e a possibilidade de desfrutar este sistema em diferentes ambientes, como cozinhas ocultas, lavanderias e espaços de trabalho
Elegância e praticidade, otimizando os espaços
Exedra desenvolve e aperfeiçoa o conceito de desaceleração e permite obter um movimento de amortecimento ideal, suave, perfeitamente equilibrado e livre de ruído, independentemente da força aplicada à porta durante o seu retorno.

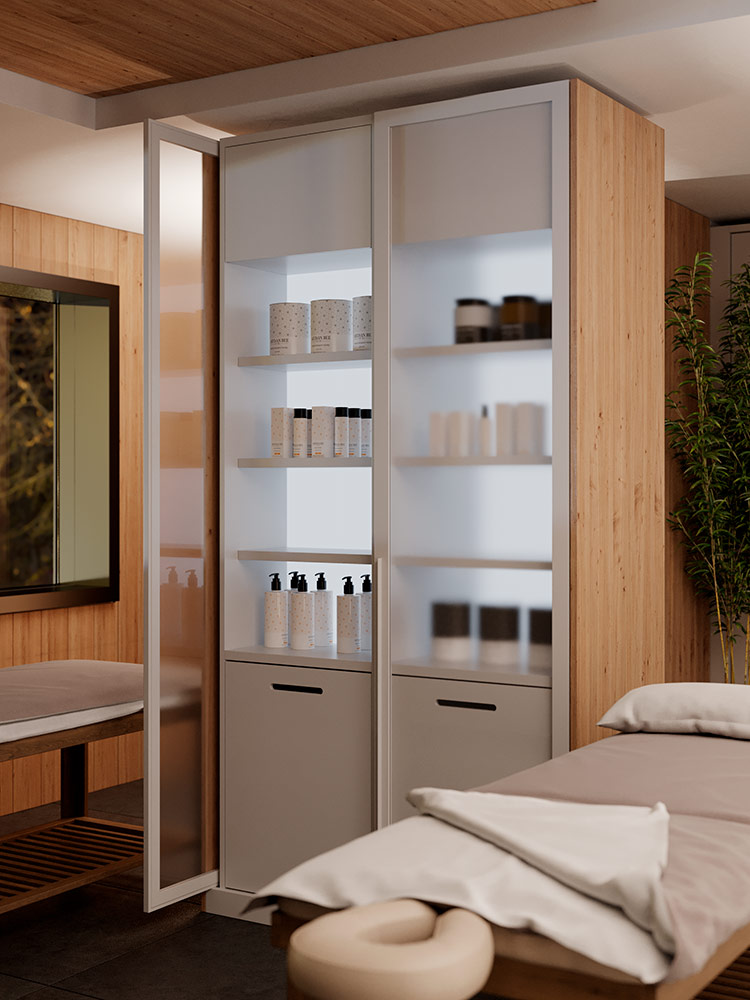

Funcionalidade e estética se unem, dando vida a um produto versátil que pode ser aplicado em portas de madeira e em portas com quadro de alumínio.
Exedra pode ser fornecido com dobradiças e Smove, para fechamento desacelerado, ou Push para portas sem puxador.
Ambas as versões estão disponíveis nos acabamentos niquelado ou titânio.
A aplicação do sistema de porta embutida Exedra será agora ainda mais fácil graças ao configurador online.
Características técnicas
- Peso máximo para uma porta: 30 kg (uniformemente distribuído) o 40 kg para porta com 5 dobradiças. Largura de 750 mm
- Espessura de 18 a 30 mm
- Largura de 370 mm a 900 mm
- Altura de 1575 mm a 2500 mm
- Altura de 1303 a 1574 mm e altura de 2501 mm a 2800 mm prévia verificação do nosso serviço de asistência técnica
- O sistema pode ser fornecido com dobradiças e Smove, para fechamento desacelerado, ou Push para portas sem puxador
- Regulagem vertical (+4/-1 mm), horizontal (±2 mm) e frontal (±4 mm) da porta
- Disponível em solução standard, parcialmente montada e sob medida
Catálogo
Prospecto técnico
Exedra
Instalação com clipes para facilitar a colocação e a extração do mecanismo
Exedra Euro 32
Fixação direto sobre a lateral do móvel com parafusos Euro
KIT DOBRADIÇAS PUSH
VE55KITCP010_B: 5 Dobradiças Push + 1 Dispositivo de abertura + 1 Contra fecho magnético regulável
VE55KITCP020_B: 4 Dobradiças Push + 1 Dispositivo de abertura + 1 Contra fecho magnético regulável
VE55KITCP030_B: 3 Dobradiças Push + 1 Dispositivo de abertura + 1 Contra fecho magnético regulável
Disponíveis nos acabamentos niquelado (A) ou titânio (T)
KIT DOBRADIÇAS SMOVE
VE55KITCP010_B: 5 Dobradiças + 2 Smove
VE55KITCP020_B: 4 Dobradiças + 2 Smove
VE55KITCP030_B: 3 Dobradiças + 2 Smove
Disponíveis nos acabamentos niquelado (A) ou titânio (T)

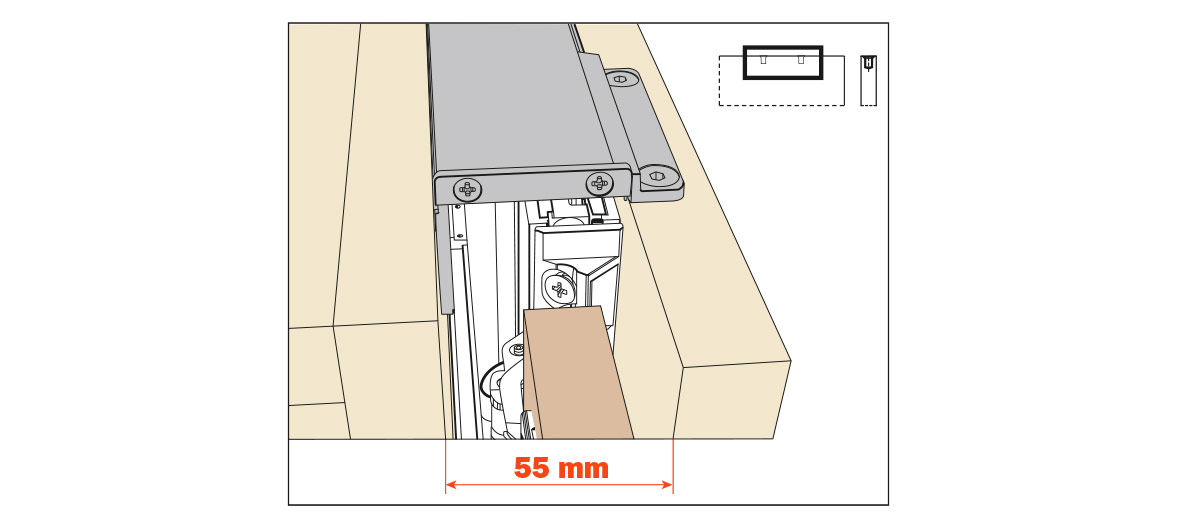

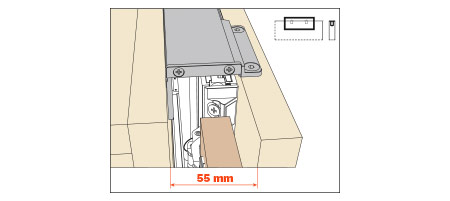

FIXAÇÃO DA LATERAL DE COBERTURA
Sistema para porta simples, versão para parafusar
VE55KIT0001:
Profundidade total do vão externo de 370 a 650 mm
VE55KIT0002:
Profundidade total do vão externo de 650 a 900 mm

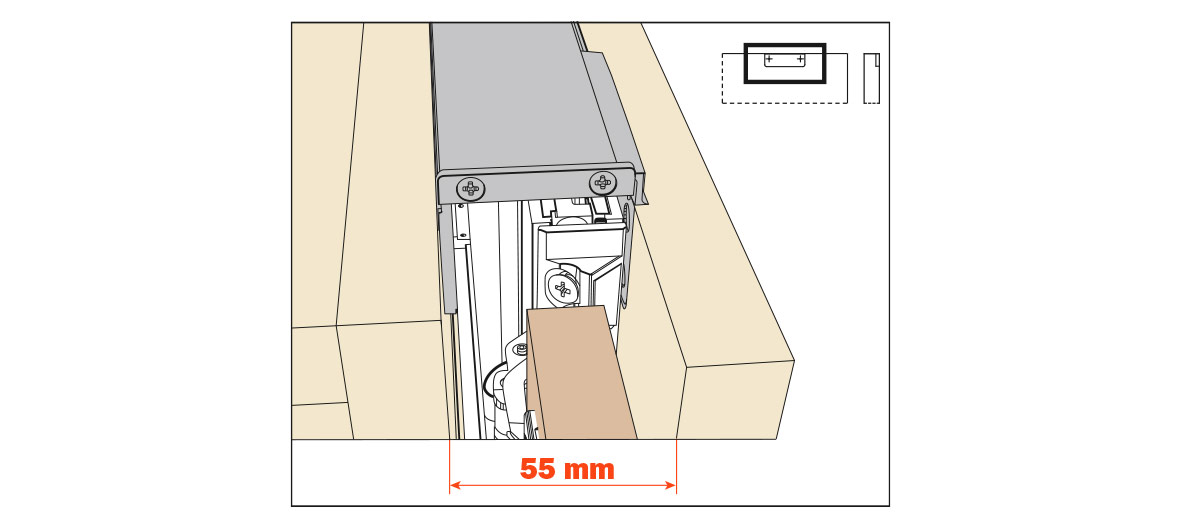

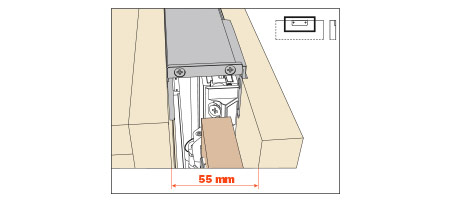

FIXAÇÃO DA LATERAL DE COBERTURA
Sistema para porta simples, versão com usinagem
VE55KIT0005:
Profundidade total do vão externo de 370 a 650 mm
VE55KIT0006:
Profundidade total do vão externo de 650 a 900 mm

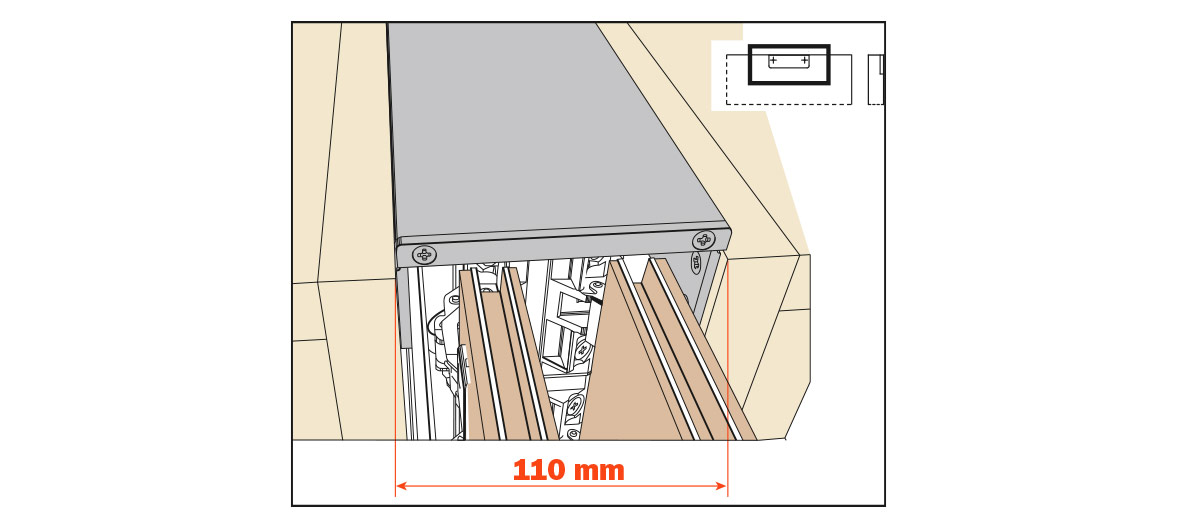

FIXAÇÃO DA LATERAL DE COBERTURA
Sistema para porta dupla
VE55KIT0003:
Profundidade total do vão externo de 370 a 650 mm
VE55KIT0004:
Profundidade total do vão externo de 650 a 900 mm

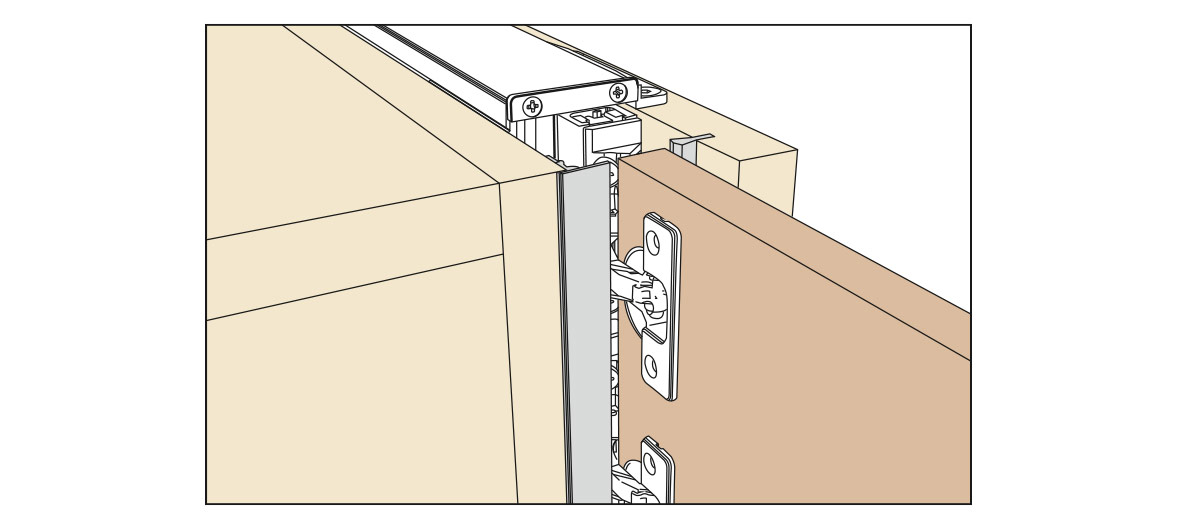

KIT COBERTURA FRONTAL
Corte no comprimento e insira o perfil de cobertura.
VE55KIT0201: comprimento 2.6 m - cinza
VE55KIT0202: comprimento 2.6 m - preto
VE55KIT0203: comprimento 2.6 m - branco
VE55KIT0204: comprimento 3.0 m - cinza
VE55KIT0205: comprimento 3.0 m - preto
VE55KIT0206: comprimento 3.0 m - branco

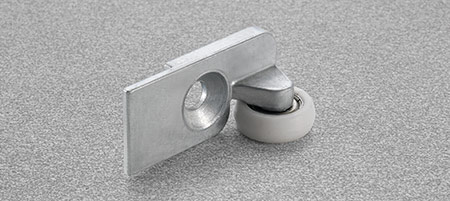

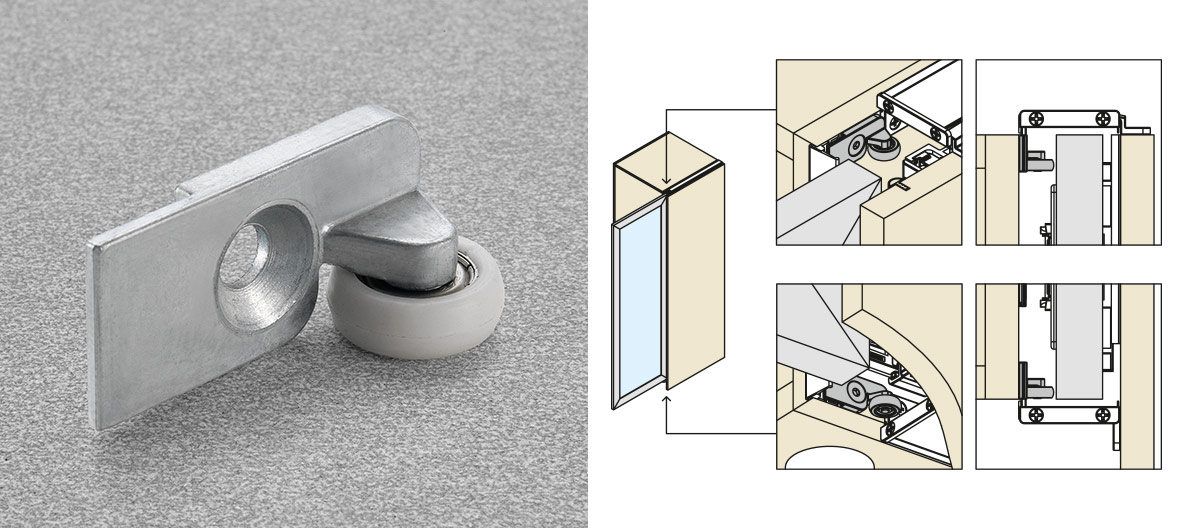

ELEMENTO CORREDIÇA
Elemento guia para portas em vidro com quadro de alumínio e portas com quadro de madeira.
A aplicação do elemento guia necessita de uma usinagem particular
VE55KIT0040: 1 (Embalagem com 10 pç.)
Documentação
-
Exedra - StandardPDF 1.09MB
-
Exedra - Parcialmente montadoPDF 959.89KB
-
Exedra - Sob medidaPDF 677.97KB
-
Exedra Euro 32 - StandardPDF 1.10MB
-
Exedra Euro 32 - Parcialmente montadoPDF 947.07KB
-
Exedra Euro 32 - Sob medidaPDF 653.59KB
-
Manual de montagem e regulagen - Porta com abertura à direitaPDF 28.03MB
-
Manual de montagem e regulagen - Porta com abertura à esquerdaPDF 28.10MB
