SISTEMA PARA PUERTAS ESCAMOTEABLES
Exedra2 Smart
Evolución del sistema Exedra, que permite gestionar dos puertas al mismo tiempo. Exedra2 Smart es la versión que requiere menos profundidad del compartimiento; las puertas permanecen a la vista, una vez estacionadas
- Peso máximo por cada puerta: 25 Kg (uniformemente distribuidos)
- Espesor puertas : mín. 18 mm – máx. 25 mm
- Anchura cada puerta: mín. 525 mm – máx. 860 mm
- Altura puertas: mín. 1800 mm – máx. 2700 mm
El sistema puede ser utilizado en numerosas aplicaciones, como vestidores, muebles que albergan cocinas, soluciones de home office y compartimientos de servicio.
La ausencia del carril frontal inferior lo hace adaptable a cualquier aplicación, desde muebles tradicionales hasta vestidores. El sistema no requiere ser apoyado al suelo, por lo que es posible crear sistemas elevados del suelo o colocados en un aparador o cajonera.
Sistema de apertura de las puertas patentado, único en el mercado
Las tres opciones de apertura, tradicional, Push para muebles sin tirador o totalmente motorizada, hacen de Exedra2 el sistema ideal para cada necesidad.
sin cables, tirantes ni muelles, la nueva tecnología de Exedra2 aprovecha la fuerza de la gravedad y controla las puertas mediante decelerantes magnéticos, proporcionando un movimiento suave, silencioso y duradero, probado hasta 50.000 ciclos.
El sistema es compatible con Exedra Gravity y puede diseñarse directamente con el configurador online.
Características técnicas
- Sistema para puerta DOBLE escamotable con movimientos de retorno y salida amortiguados y asistidos.
- Regulación vertical : ± 5 mm
Regulación horizontal : ± 3,5 mm
Regulación frontal superior : ± 3 mm
Regulación frontal inferior : ± 2 mm - Peso máximo por cada puerta: 25 Kg (uniformemente distribuidos)
- Espesor puertas : mín. 18 mm - máx. 25 mm
- Anchura cada puerta Exedra2 Smart : mín. 525 mm - máx. 860 mm
- Altura puertas : mín. 1800 mm - máx. 2700 mm
- El mecanísmo derecho y el mecanísmo izquierdo son independiente entre si, por lo que se pueden pedir por separado.
Si tienen que trabajar en la misma estructura, deben ser configurados en pareja.
Catálogos
Prospecto técnico
VE56KIT0001
Kit imanes para protección puertas
VE56KIT0002

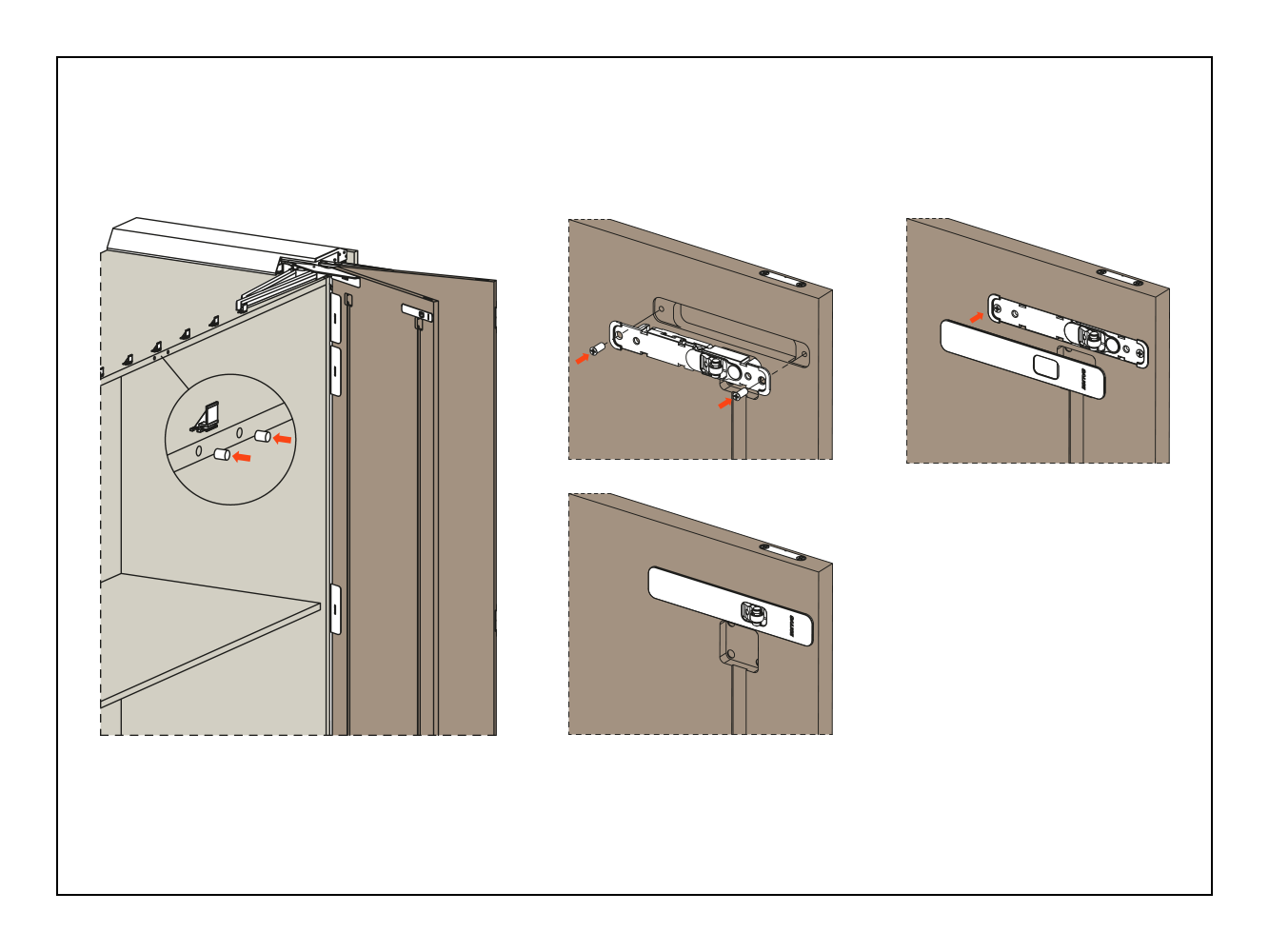

Kit Smove para puerta interna
VE56KIT0003
Kit alineación puertas
VE56KIT0200_7
VE56KIT0200A7 = Cobertura perfil marco a pintar por el clienteVE56KIT0200S7 = Cobertura perfil marco. Metal grey
VE56KIT0020

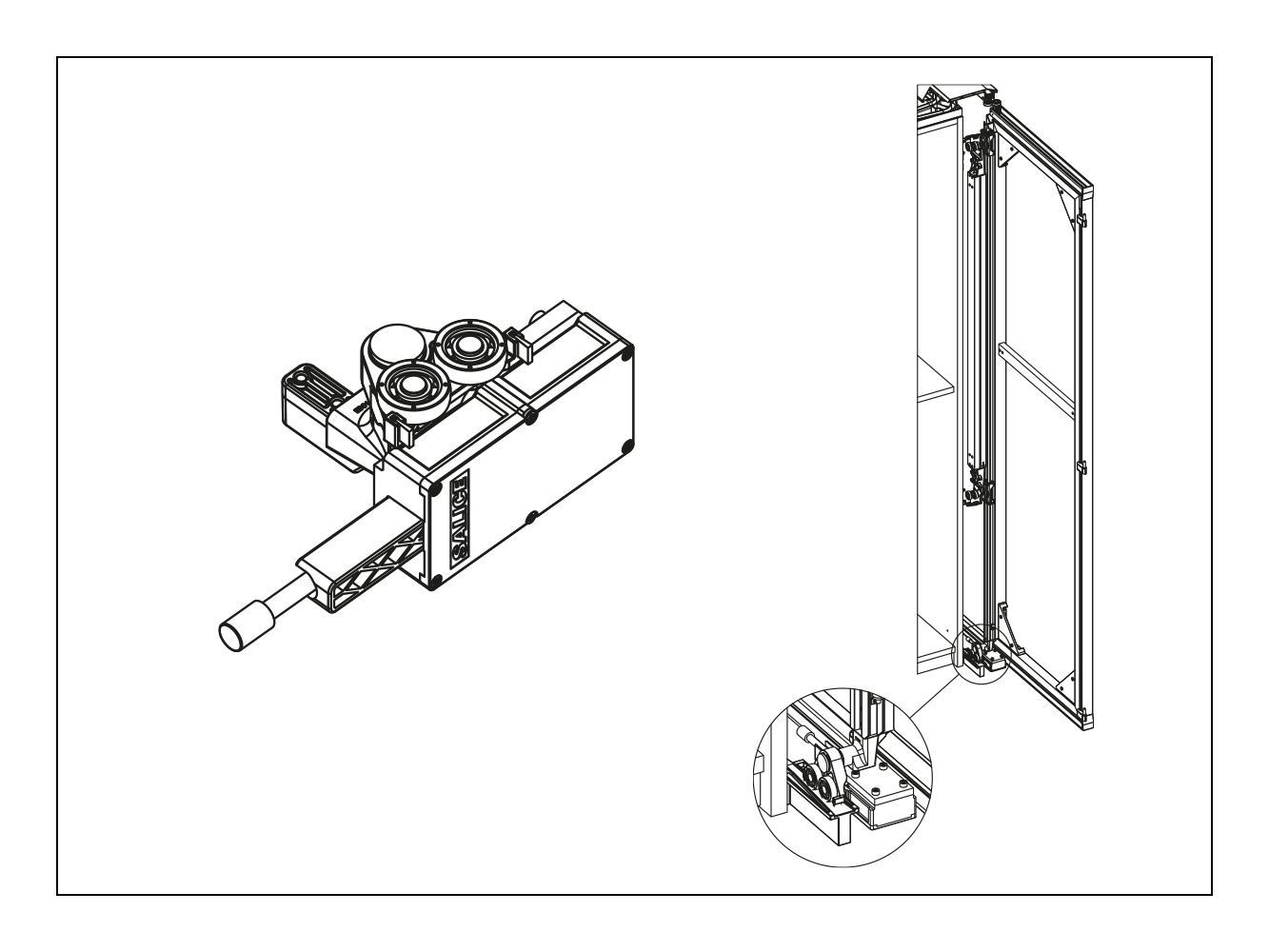

Kit Push lado móvil derecho
VE56KIT0022
Kit Push lado móvil izquierdo

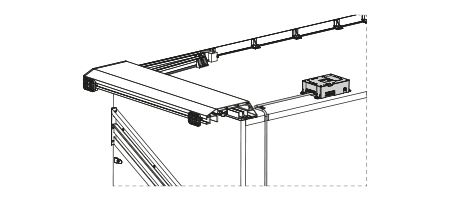

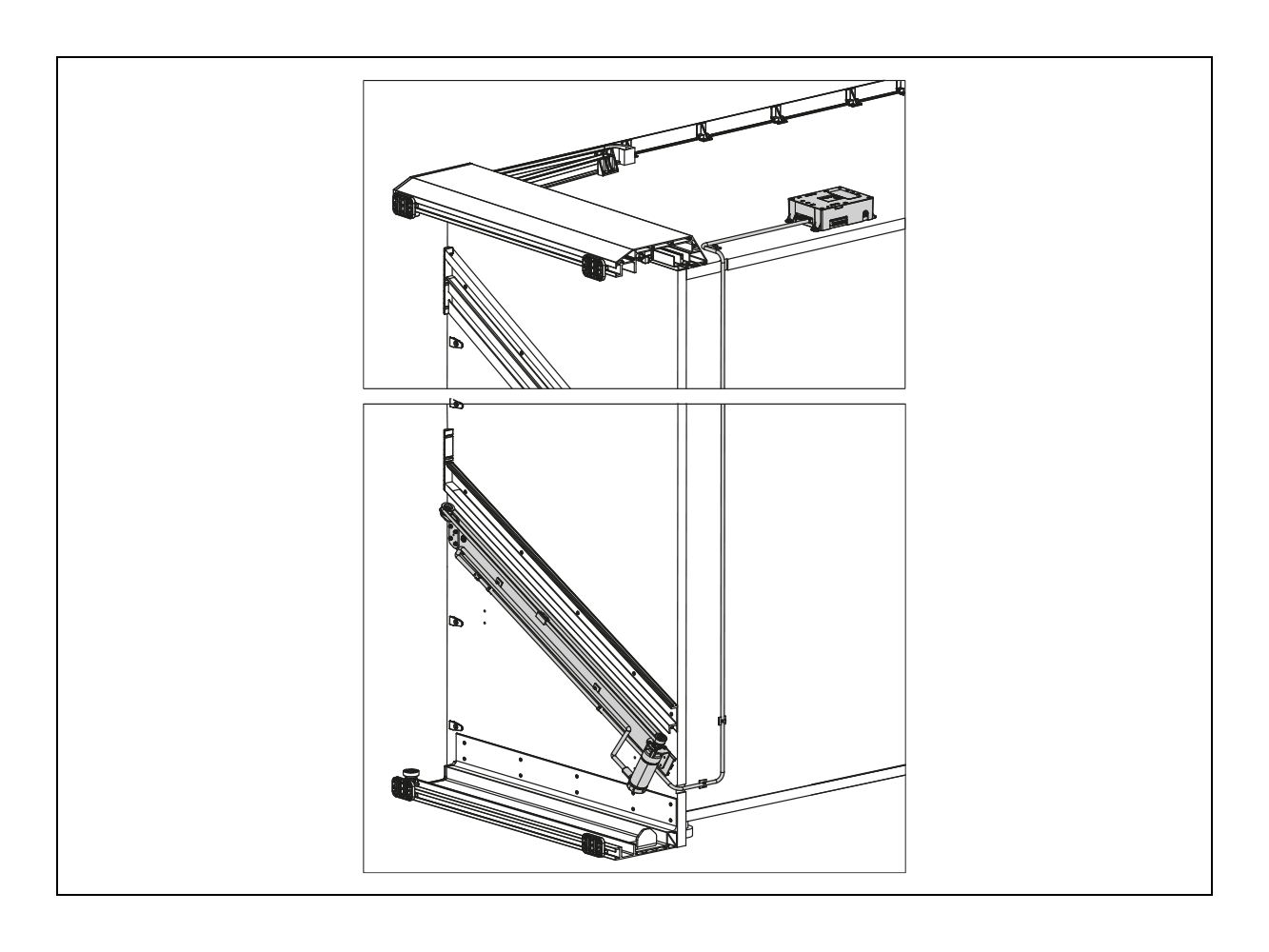

Aplicación de motor
El movimiento puede activarse mediante varias soluciones:
- sensor de movimiento instalado en el interior de la puerta y activado al tocar la puerta;
- radio-comando con tarjeta receptora que se conecta a la central general.
Ambos mandos pueden activar el movimiento de la puerta en modo síncrono o individual. Los dos sistemas de control pueden funcionar juntos.
Documentación
-
Características técnicasPDF 1.01MB
-
Aplicaciones y ejemplosPDF 121.55KB
-
AccesoriosPDF 1.81MB
-
Manual de montaje y regulación - Puerta con abertura a la derechaPDF 12.50MB
-
Manual de montaje y regulación - Puerta con abertura a la izquierdaPDF 12.45MB
-
Manual de montaje y regulación - Puerta con apertura motorizada a la derechaPDF 13.79MB
-
Manual de montaje y regulación - Puerta con abertura a la izquierdaPDF 13.87MB
