TILT

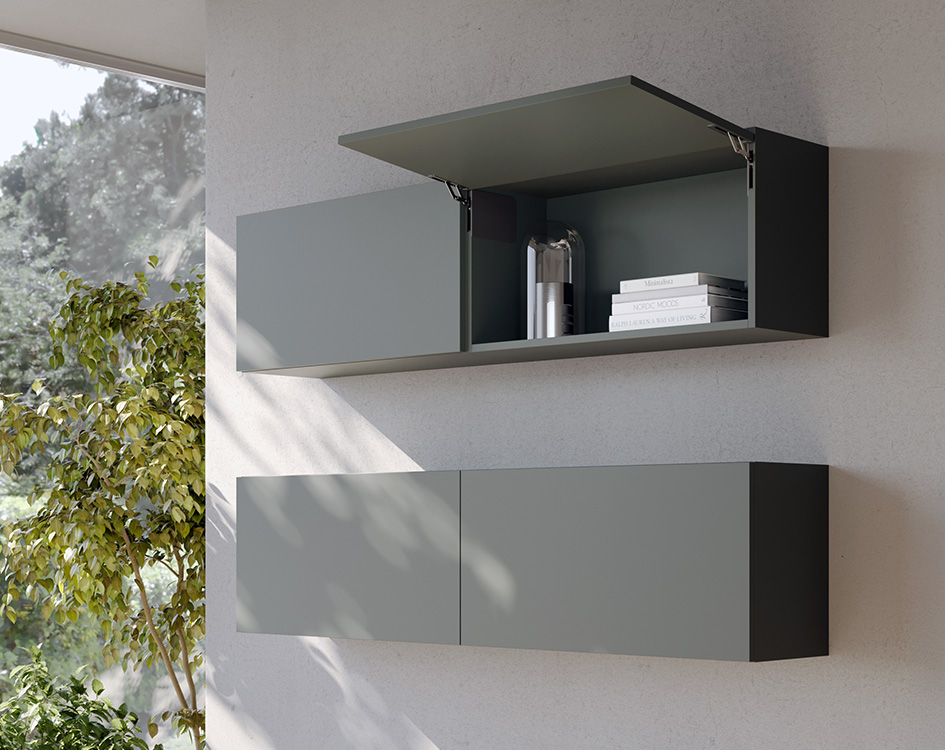

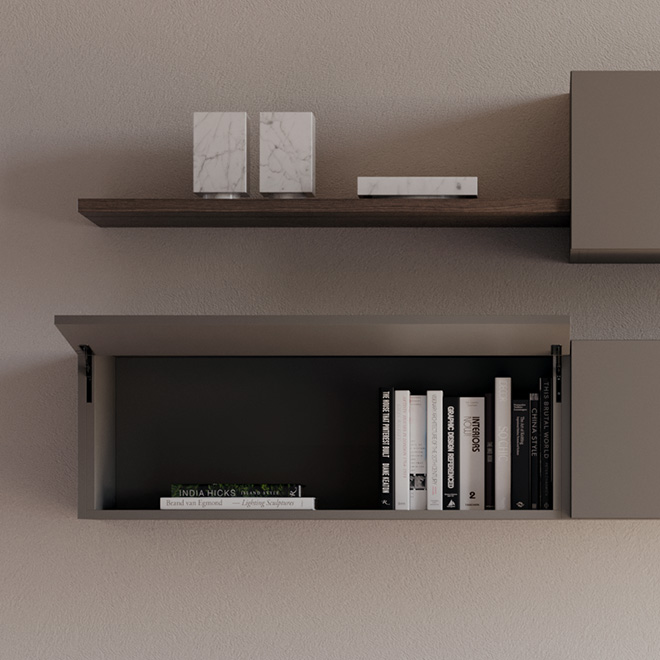

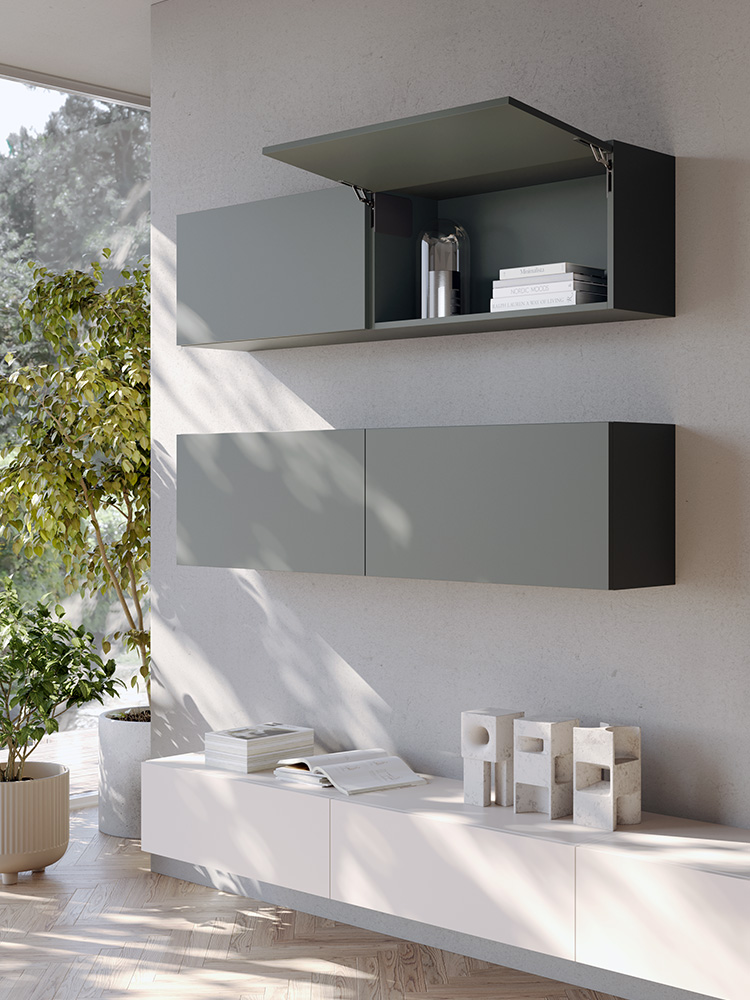

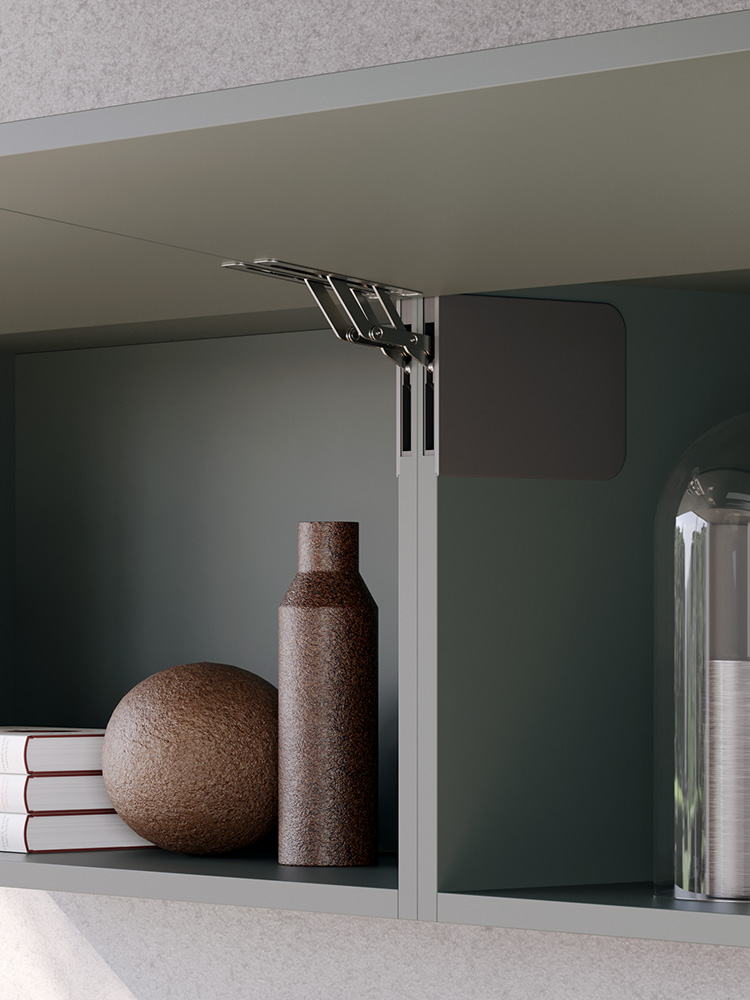

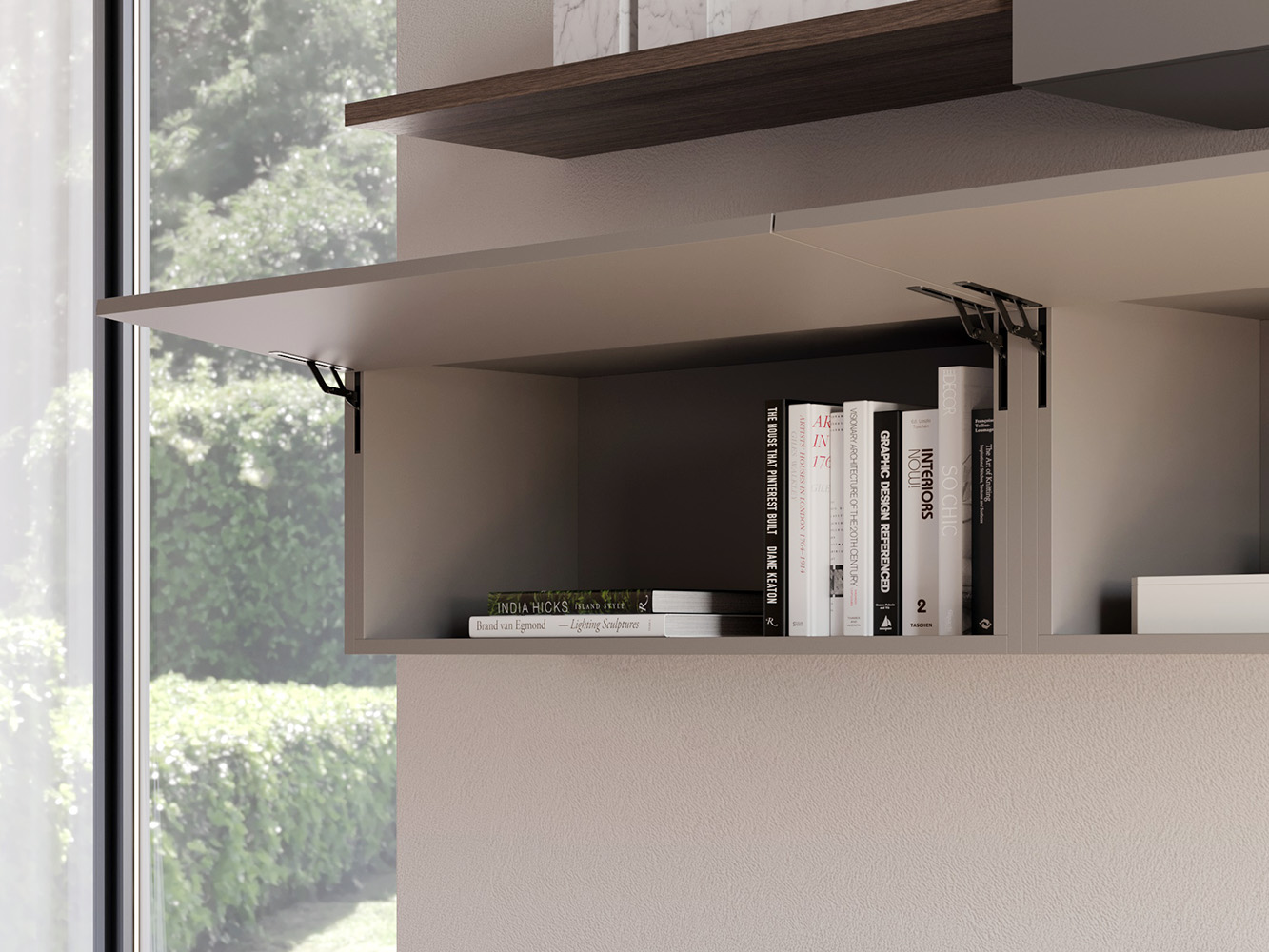

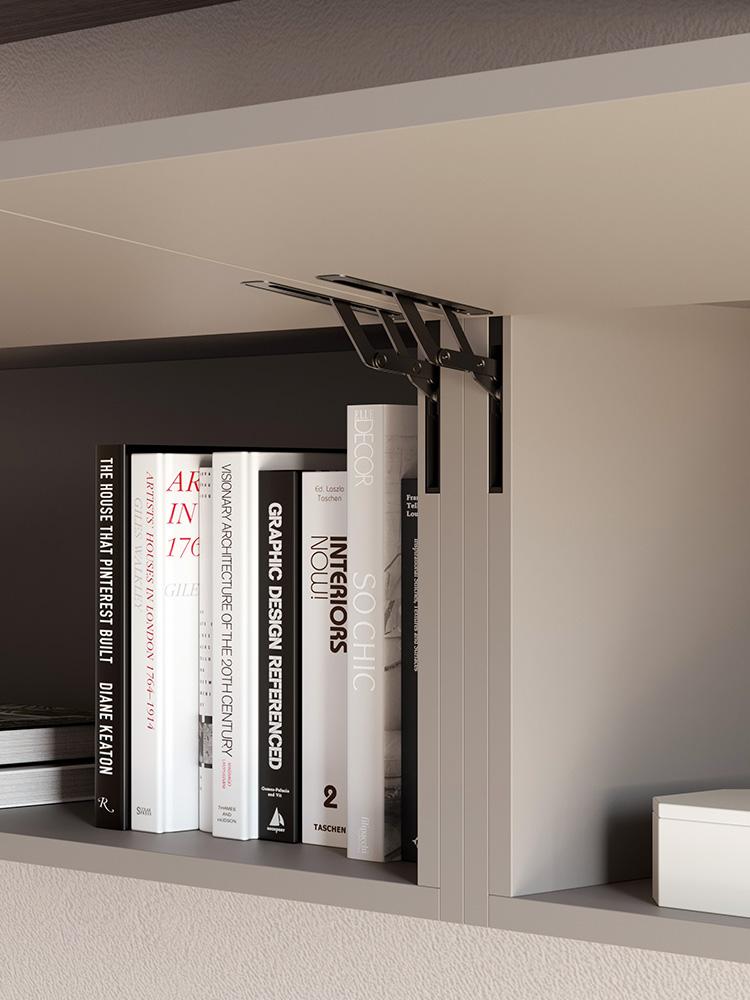

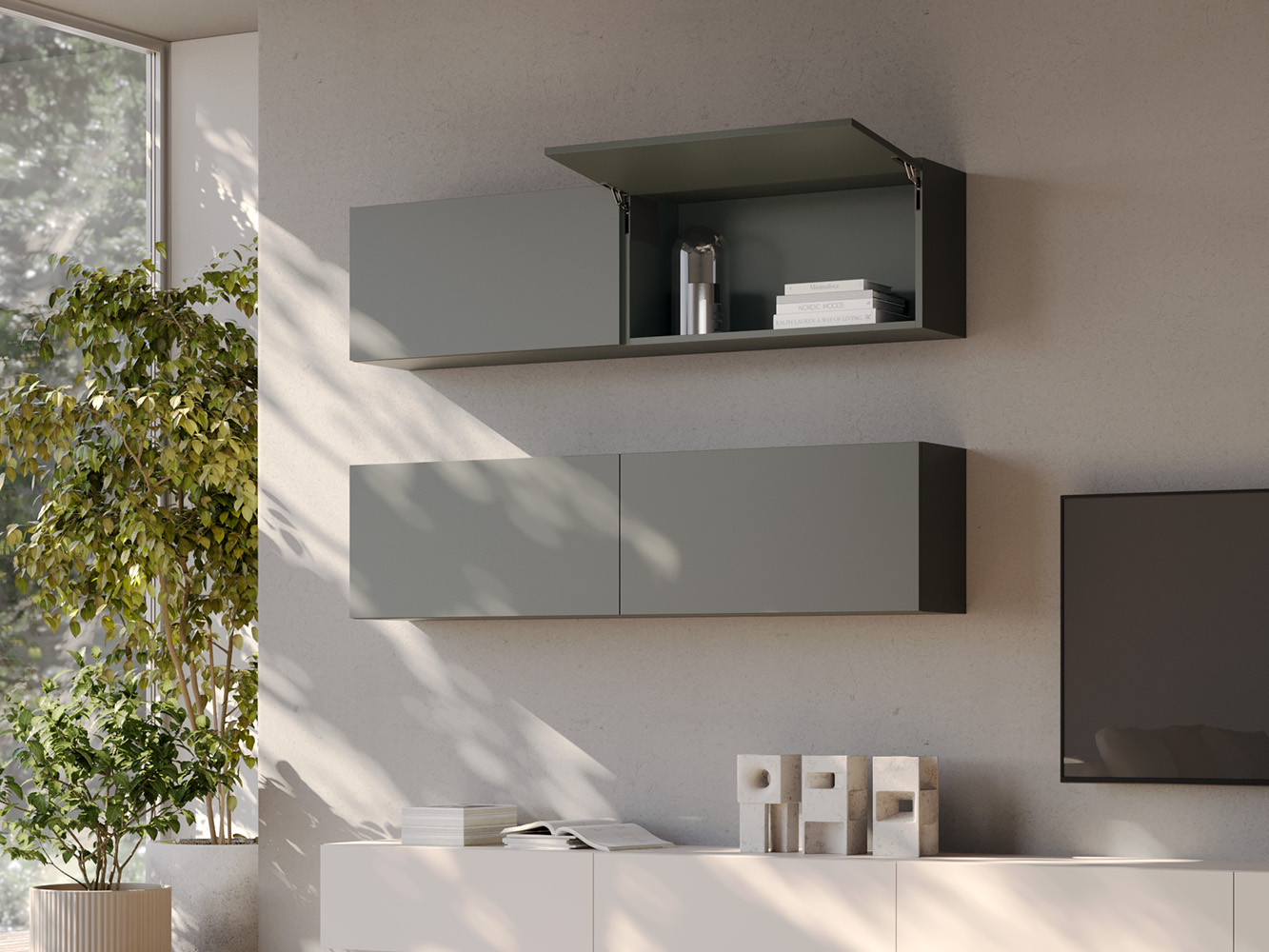

Tilt Up
Sistema para portas basculantes com abertura para cima, fixação na lateral do móvel, com montagem externa, embutida ou faceada. Movimento de abertura e fechamento ajustável e desacelerado.
- Design compacto com espessura de apenas 12 mm, 13.5 mm com capa de cobertura
- Porte em madeira
- Versão para portas com espessura de 18 a 30 mm
- Profundidade da usinagem na porta: 15 mm
- Abertura de 80° com limitador de abertura
- Abertura de 95° com o limitador de abertura desativado
- Fechamento amortecido
Precisão e elegância.
A regulagem da porta em três dimensões assegura um alinhamento preciso e estável ao longo do tempo. A possibilidade de calibrar a força da mola permite otimizar a abertura e o fechamento, oferecendo um movimento fluido, controlado e personalizável.
As capas de cobertura, disponíveis em diversos acabamentos elegantes, permitem uma perfeita integração estética com o móvel.
Compactação e versatilidade.
Discreto, compacto e essencial, o Tilt é o mecanismo para portas basculantes que combina design, precisão e versatilidade. Oferece alto desempenho com dimensões extremamente compactas.
Projetado para portas e laterais em madeira a partir de 18 mm, o Tilt oferece máxima flexibilidade de aplicação com três modalidades de montagem.
Soluções pensadas para se adaptar a diferentes exigências construtivas e estéticas, garantindo sempre um resultado elegante
e discreto.
Descubra as três soluções de montagem:
Externa com capa de cobertura Embutida na lateral sobreposta Embutido com capa de cobertura
Características técnicas
- Versão para portas com espessura de 18 a 30 mm
- Profundidade da usinagem na porta 15 mm
- Abertura:
- Abertura de 80° com limitador de abertura
- Abertura de 95° com o limitador de abertura desativado - Furação “K” na porta: 11 mm
- Design compacto com espessura de apenas 12 mm, 13.5 mm com capa de cobertura
- Três soluções de montagem: externa com capa de cobertura, embutida na lateral sobreposta, embutido com capa de cobertura
- Espessura mínima da lateral: 18 mm para a versão embutida
- Regulagem da porta em três dimensões para um alinhamento preciso
- Movimento de abertura e fechamento ajustável e desacelerado
- Ampla gama de capas de cobertura disponíveis em diferentes acabamentos
Catálogo
Prospecto técnico

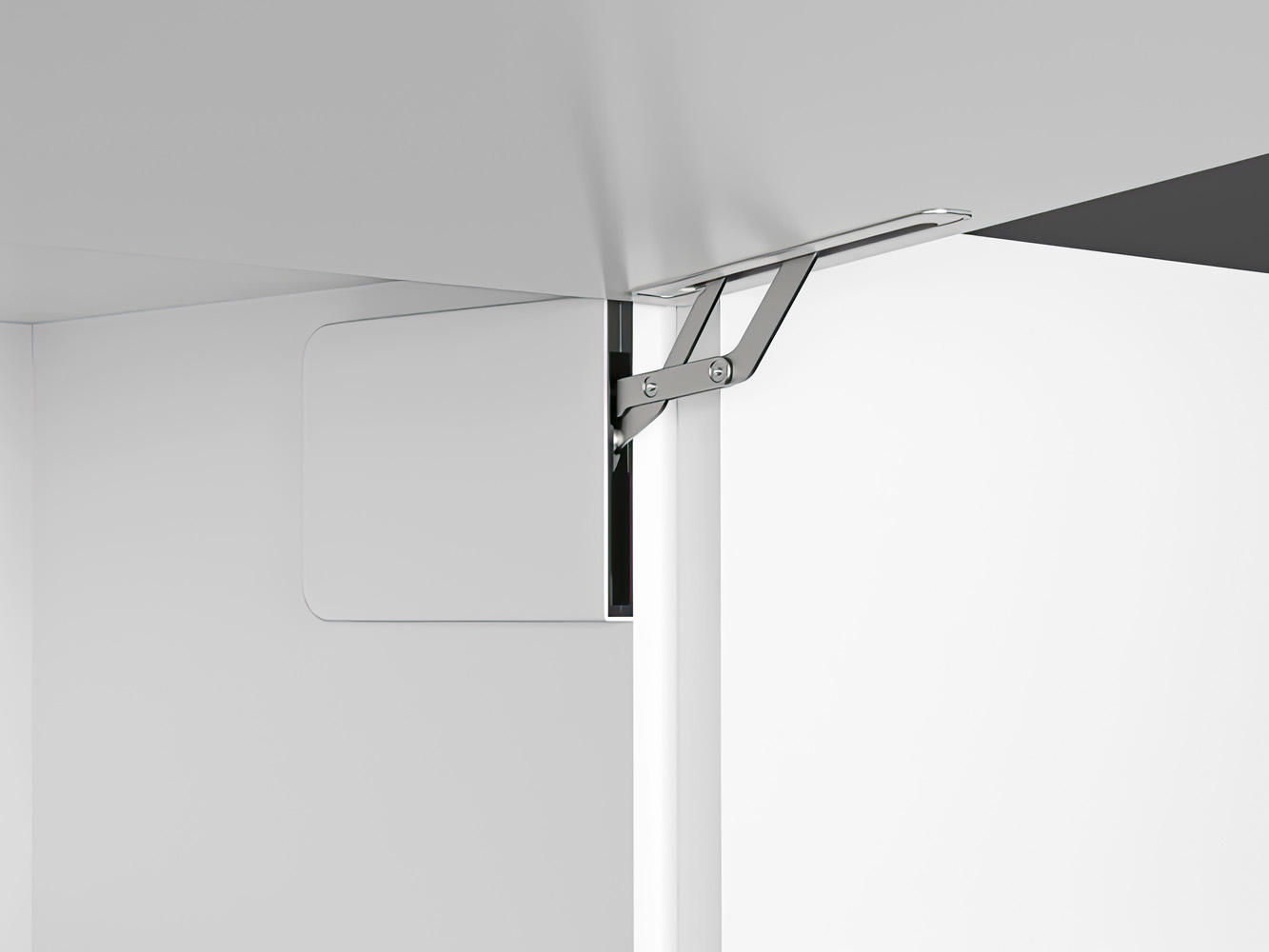

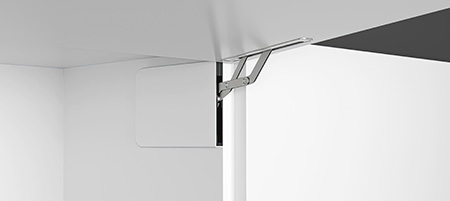

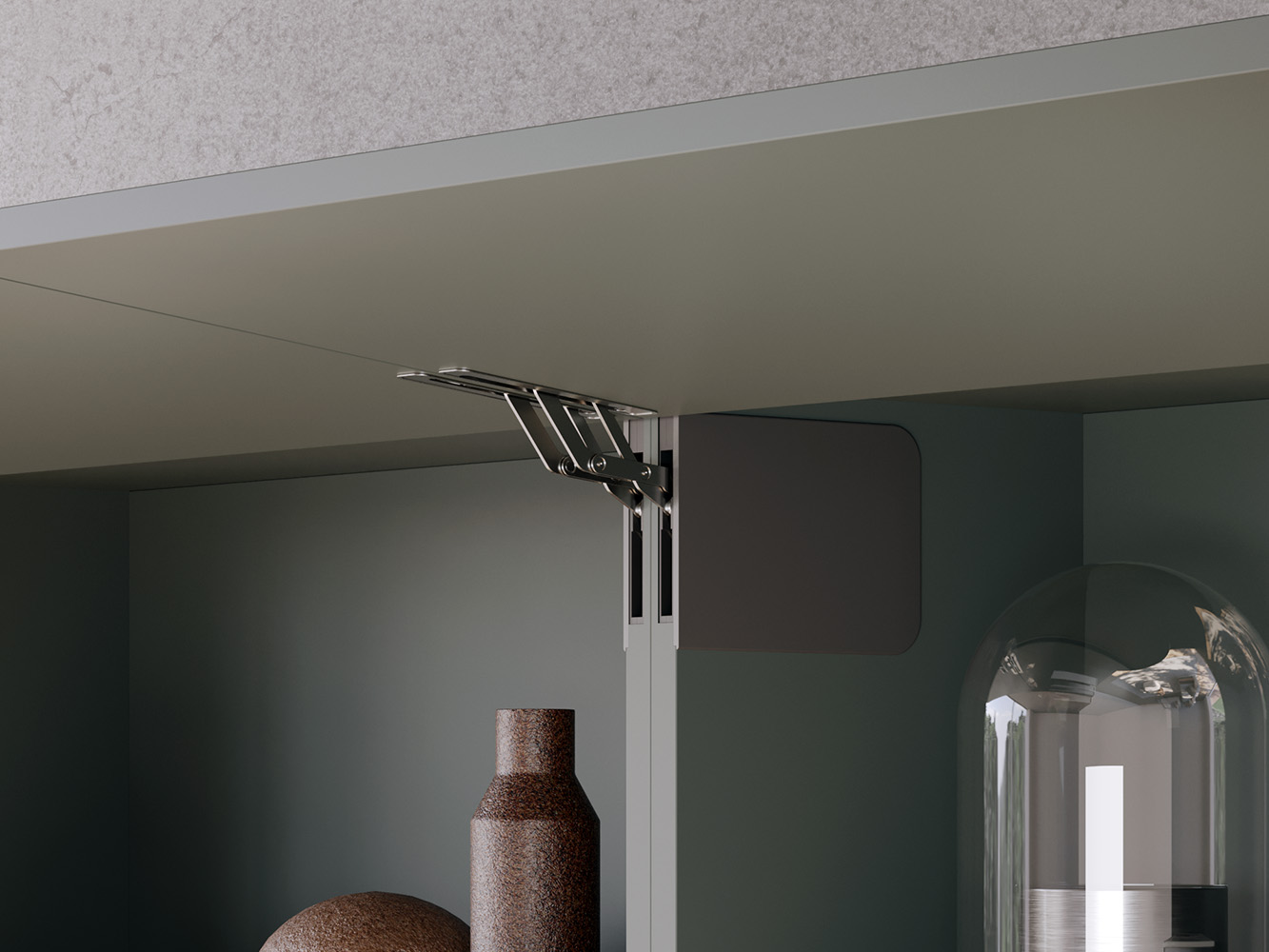

Montagem externa com capa de cobertura

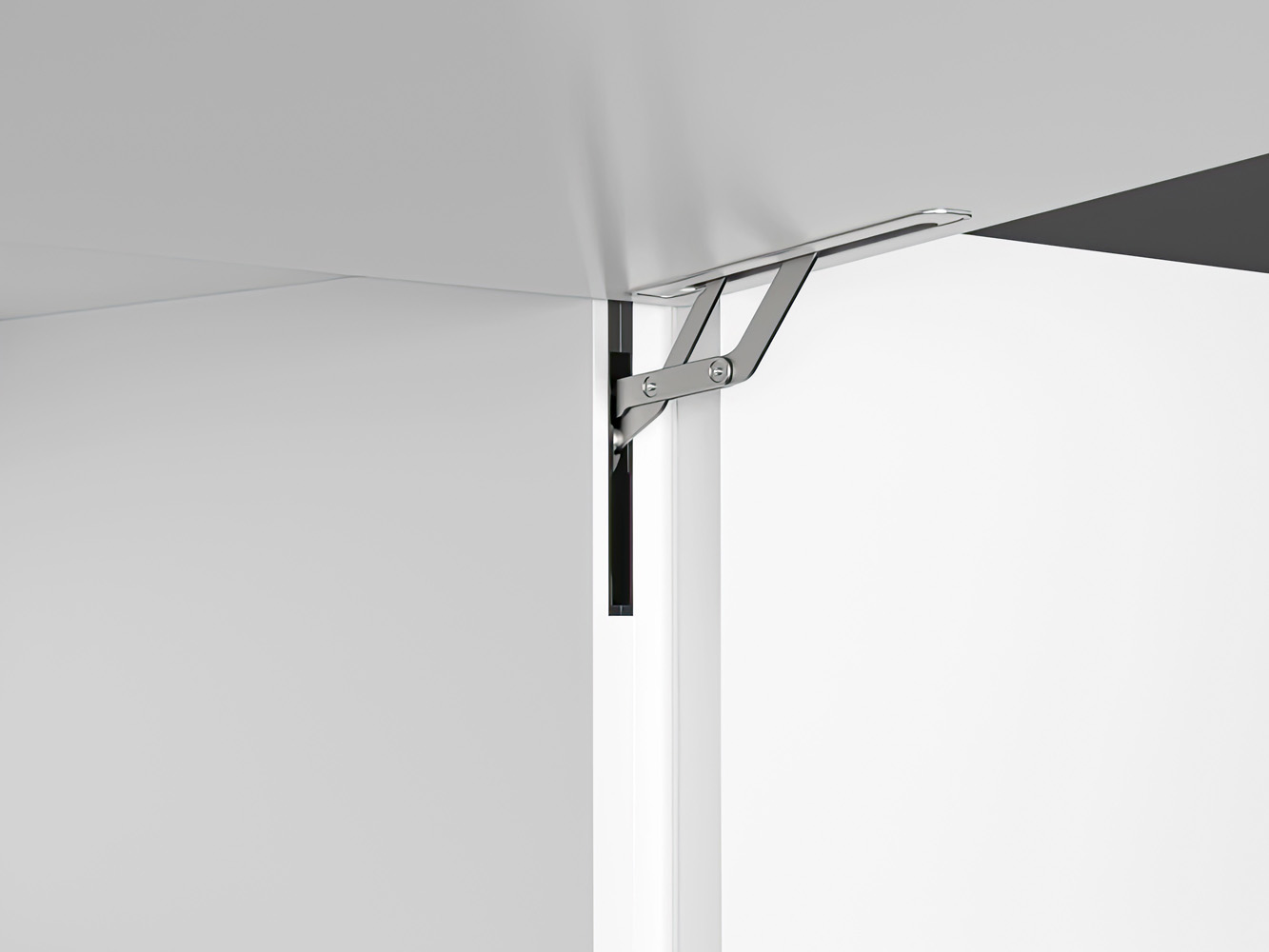

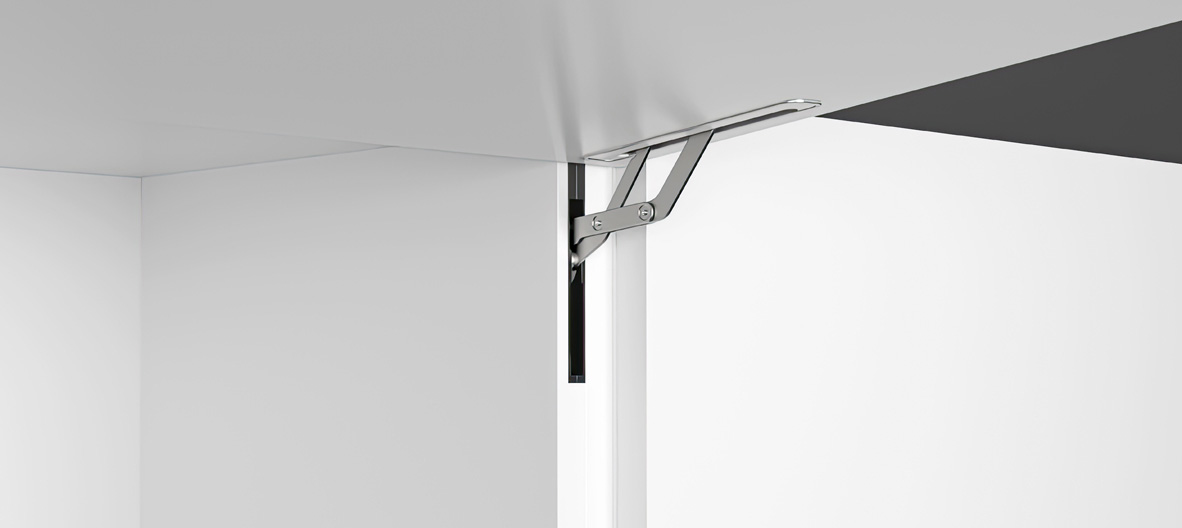

Montagem embutida na lateral sobreposta

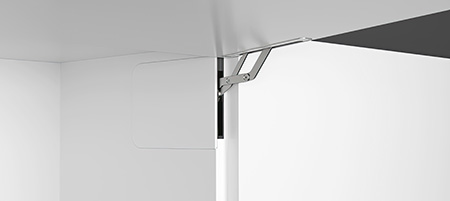

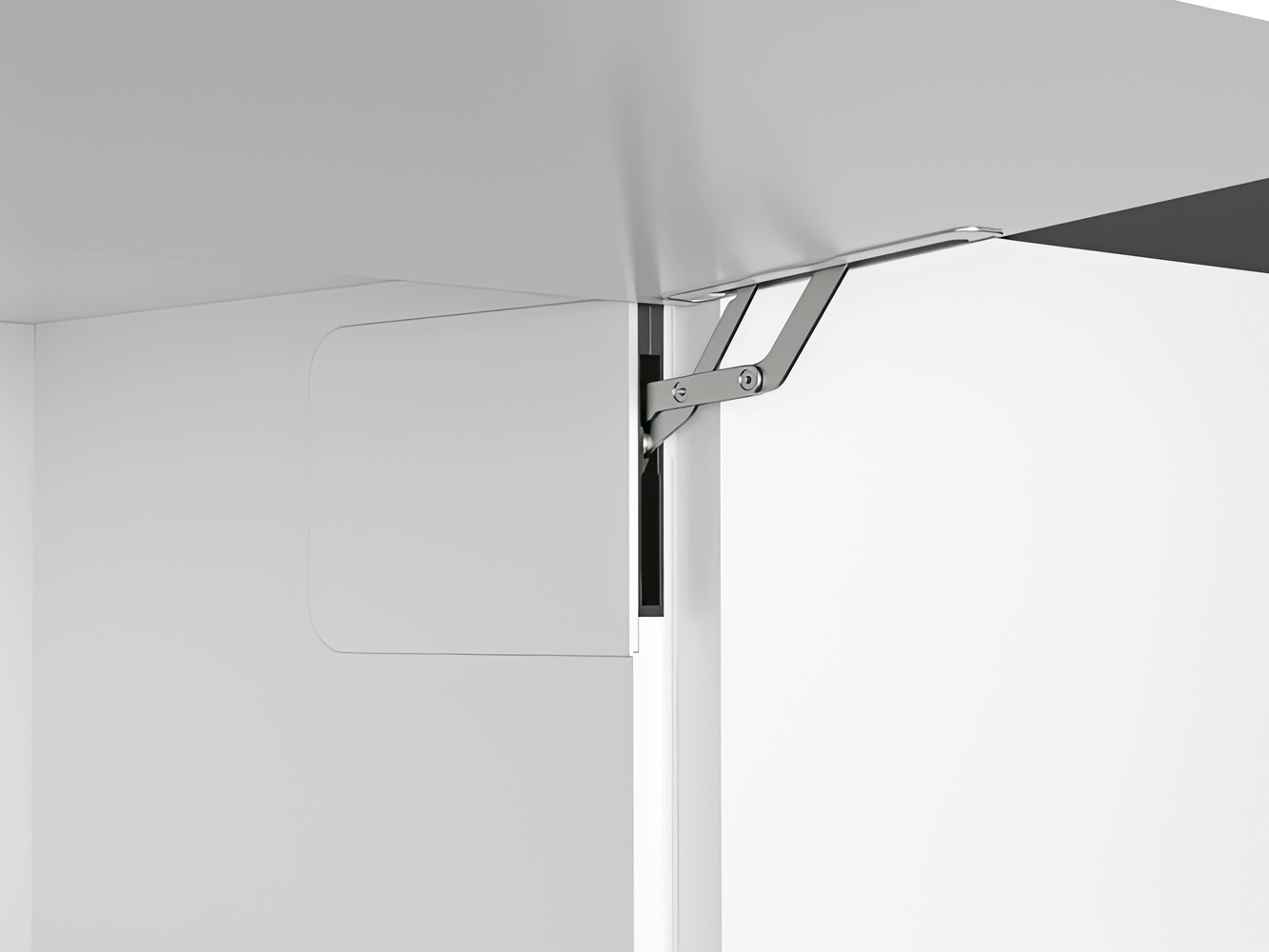

Montagem embutida faceada com capa de cobertura

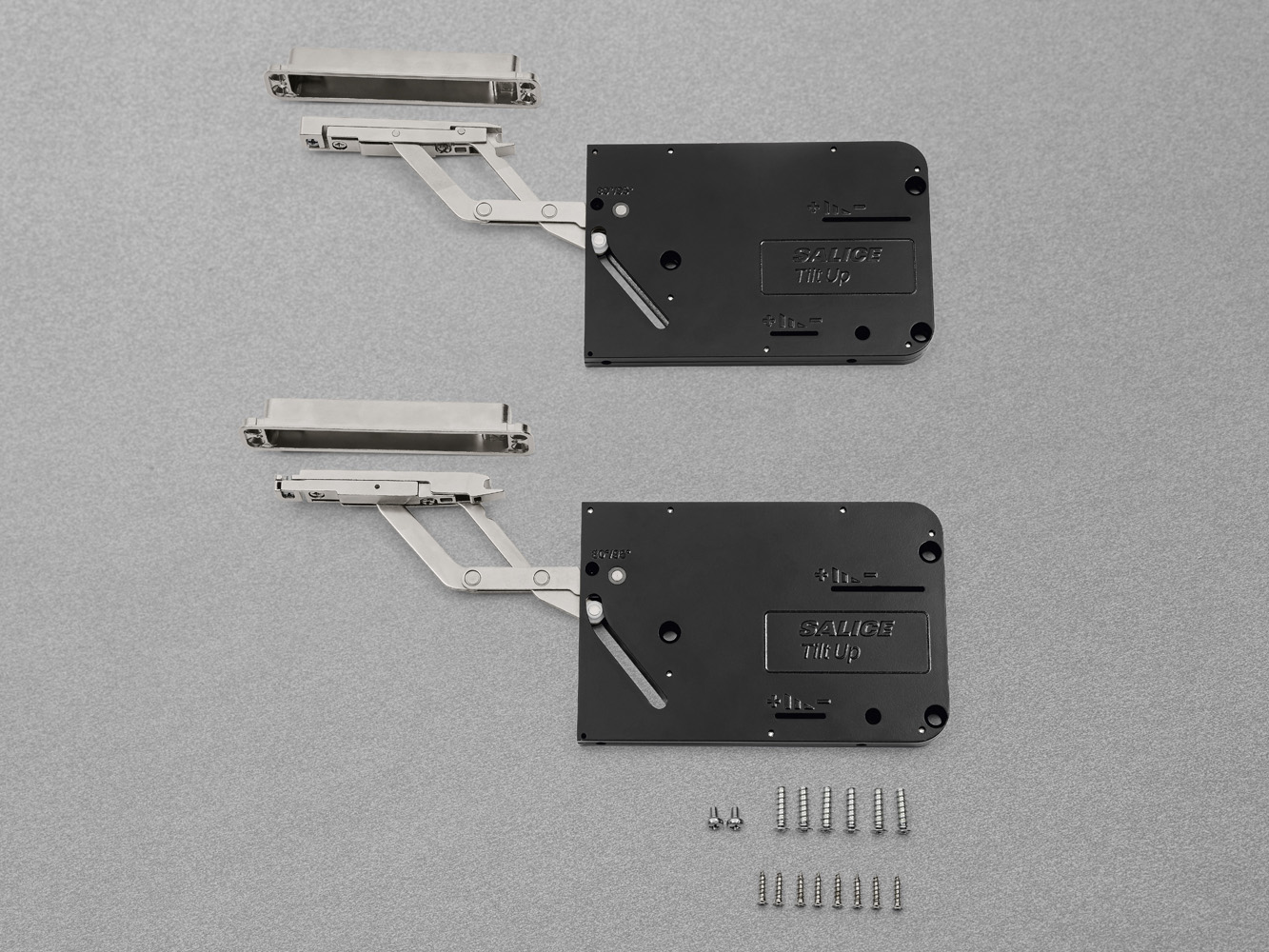

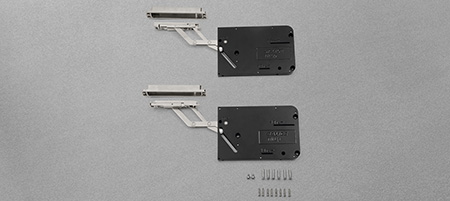

Sistema
Versão para portas com espessura de 18 mm a 30 mm
FTAXFSS_SN9: acabamento Niquelado
FTAXFSS_SN6: acabamento Titânio
• 1 sistema para lateral direita
• 1 sistema para lateral esquerda
• Parafusos de fixação incluídos

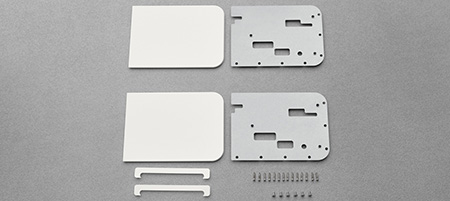

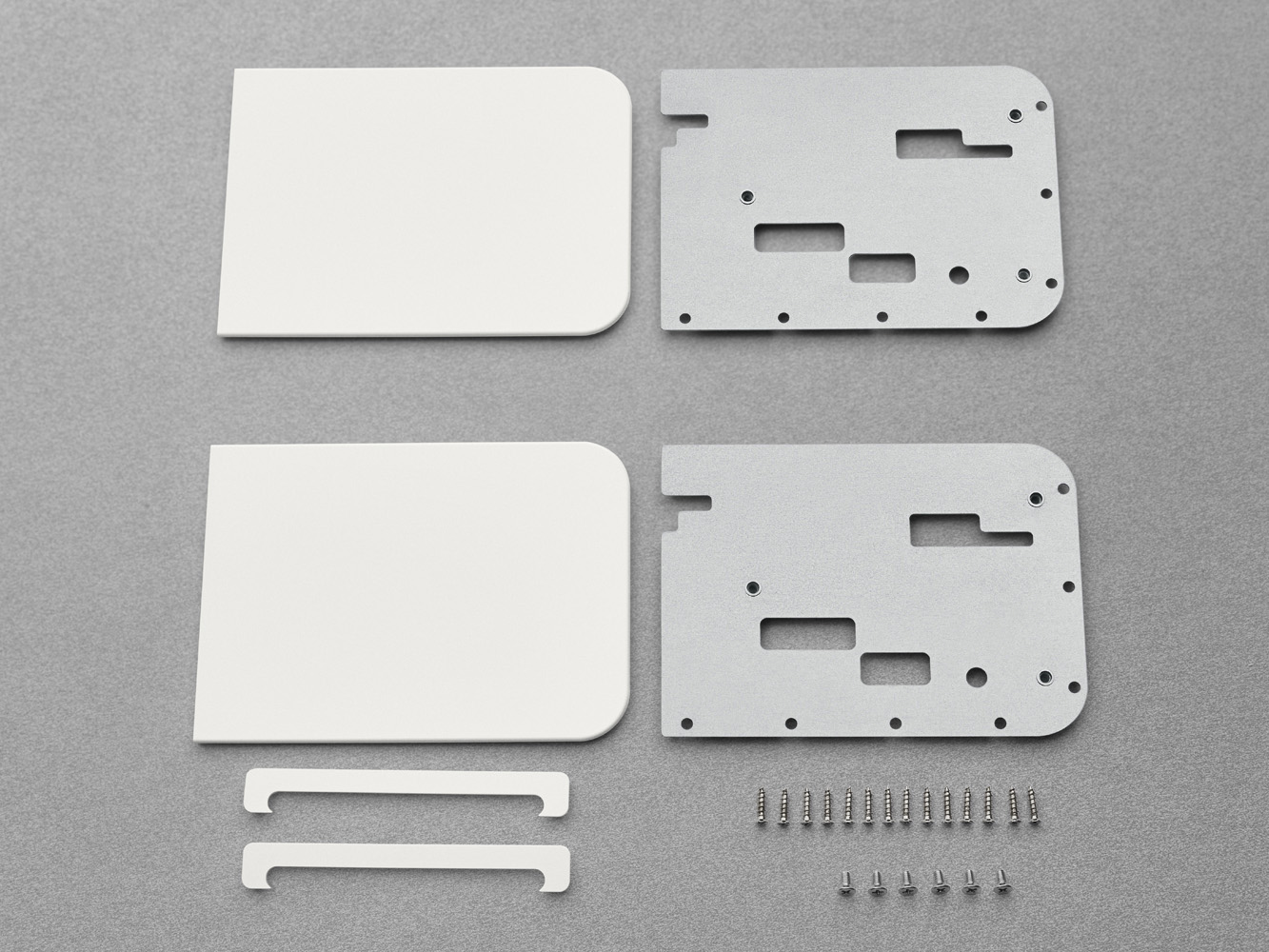

Kit for flush recessed assembly
Cor da capa de cobertura: Signal White - RAL 9003
STWX78A1XXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

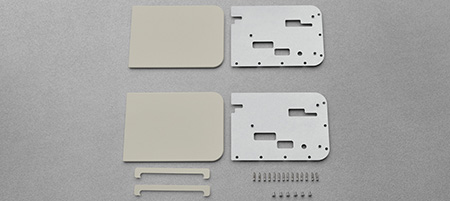

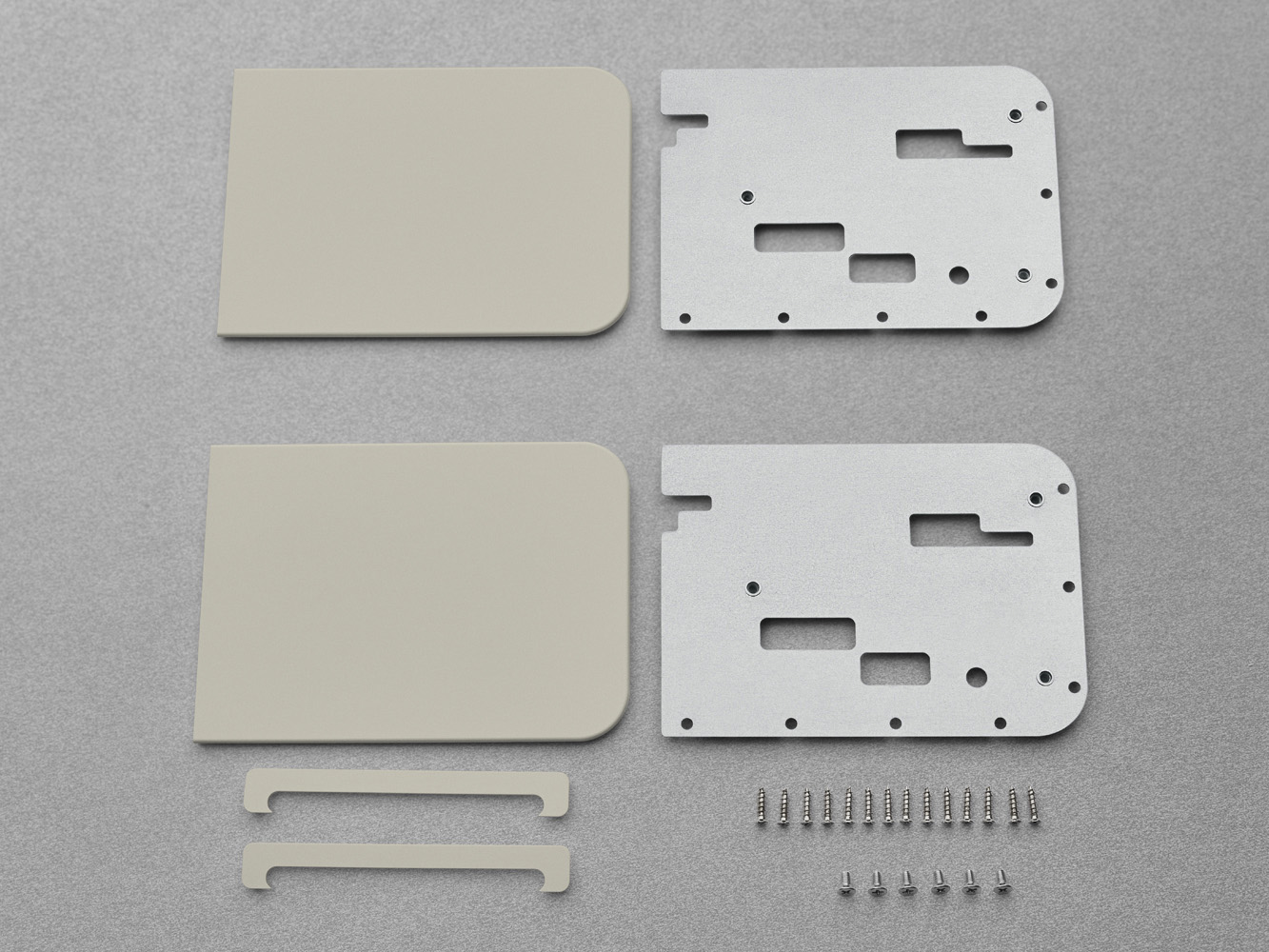

Kit for flush recessed assembly
Cor da capa de cobertura: Silk Grey - RAL 7044
STWX78ASXXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

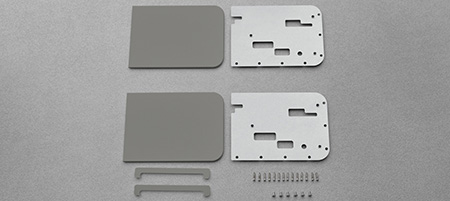

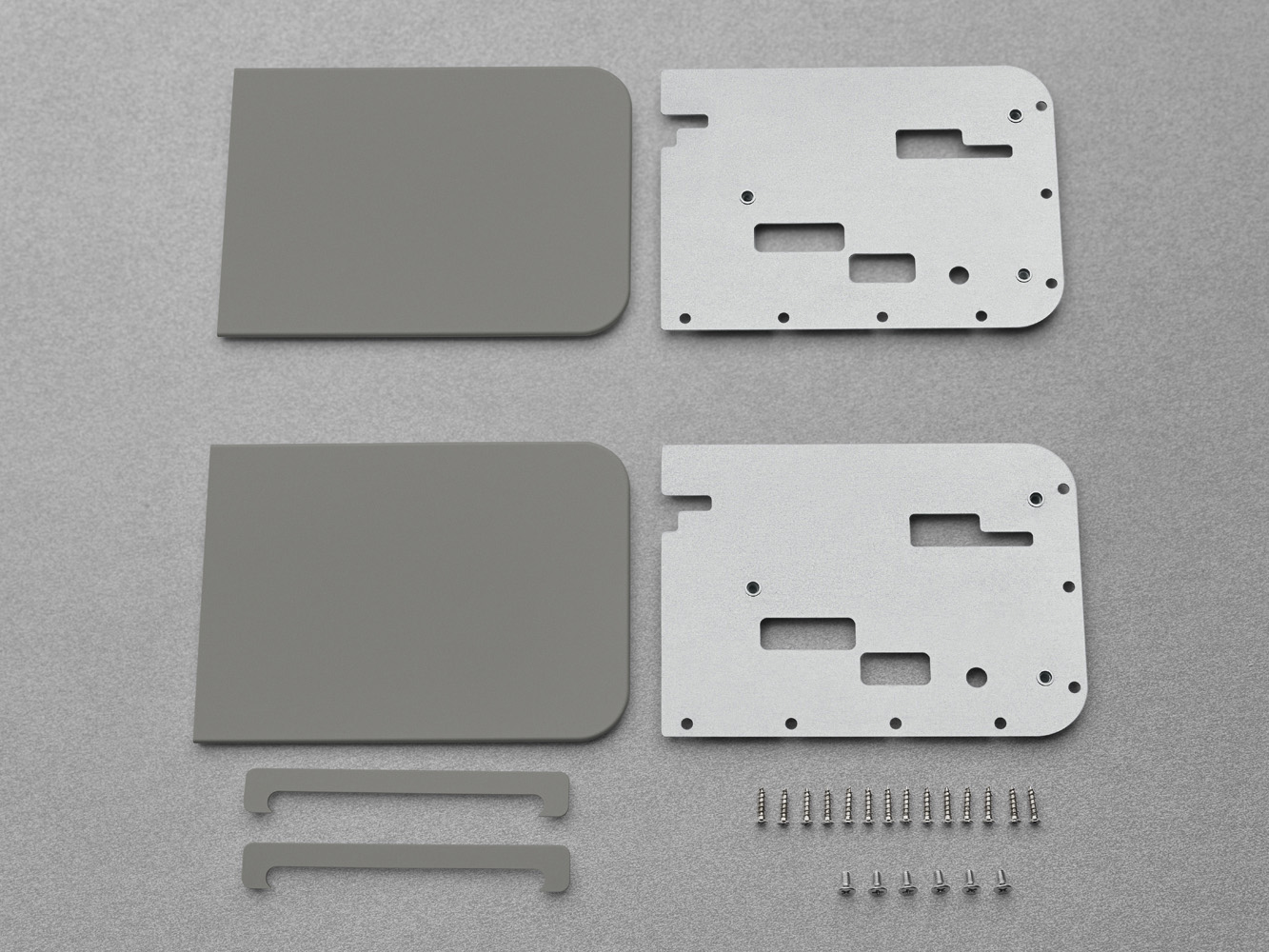

Kit for flush recessed assembly
Cor da capa de cobertura: Dusty Grey - RAL 7037
STWX78AMXXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

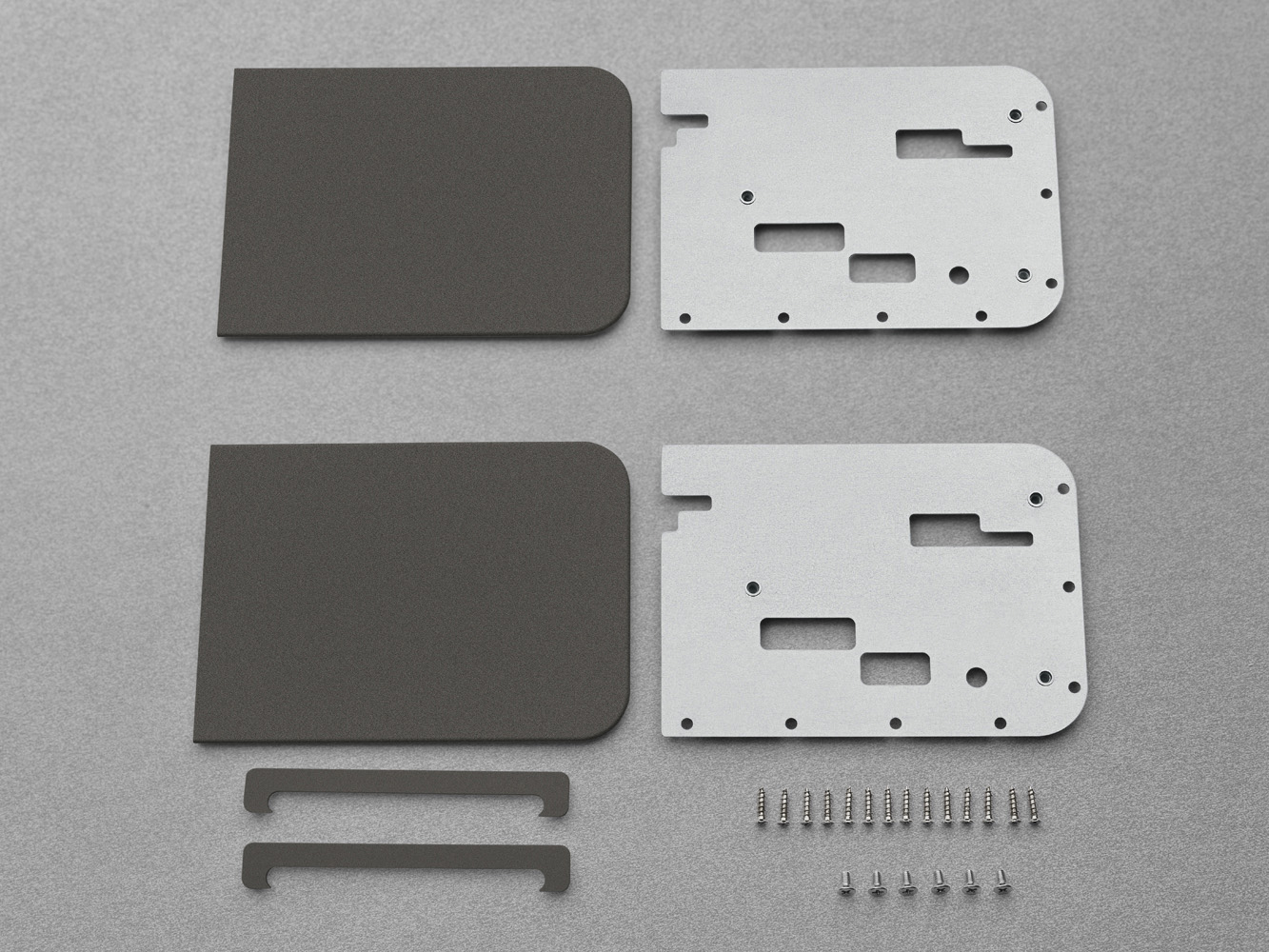

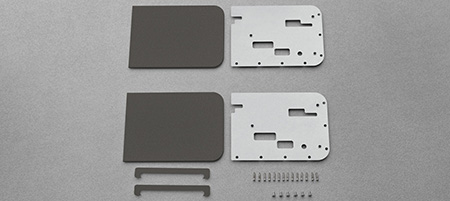

Kit for flush recessed assembly
Cor da capa de cobertura: Metal Black
STWX78AOXXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

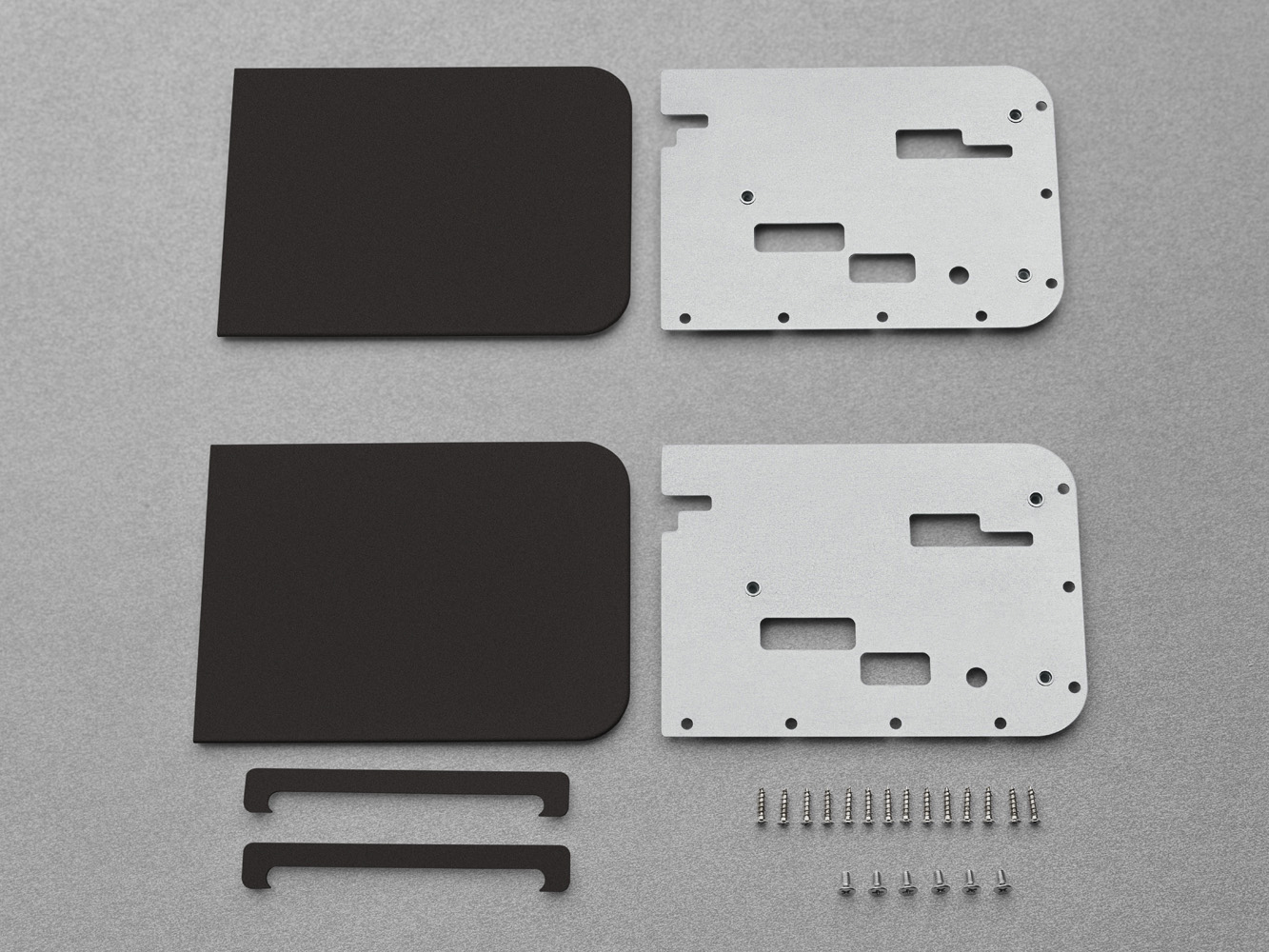

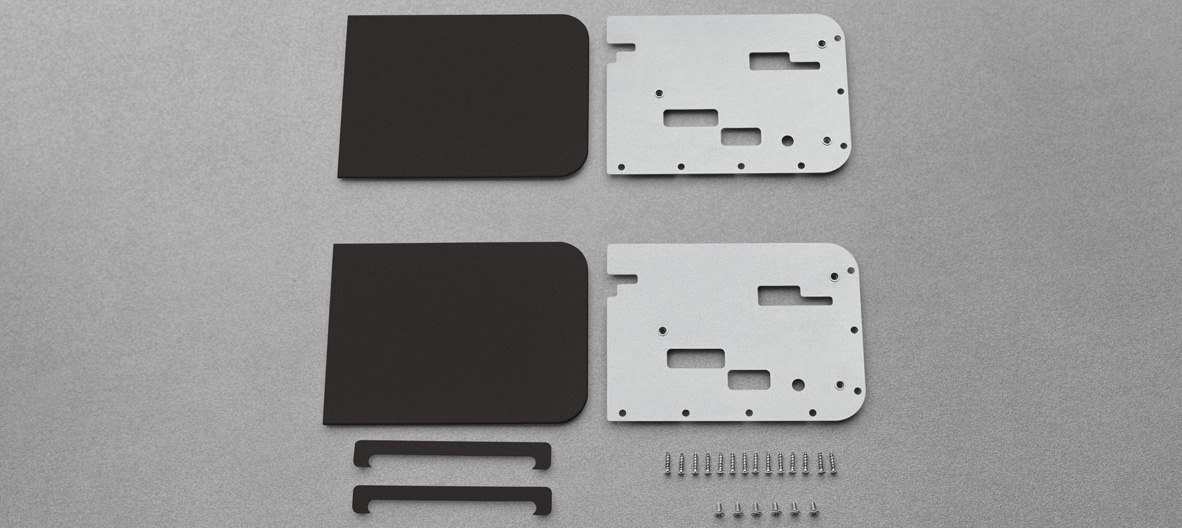

Kit for flush recessed assembly
Cor da capa de cobertura: Traffic Black - RAL 9017
STWX78AZXXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

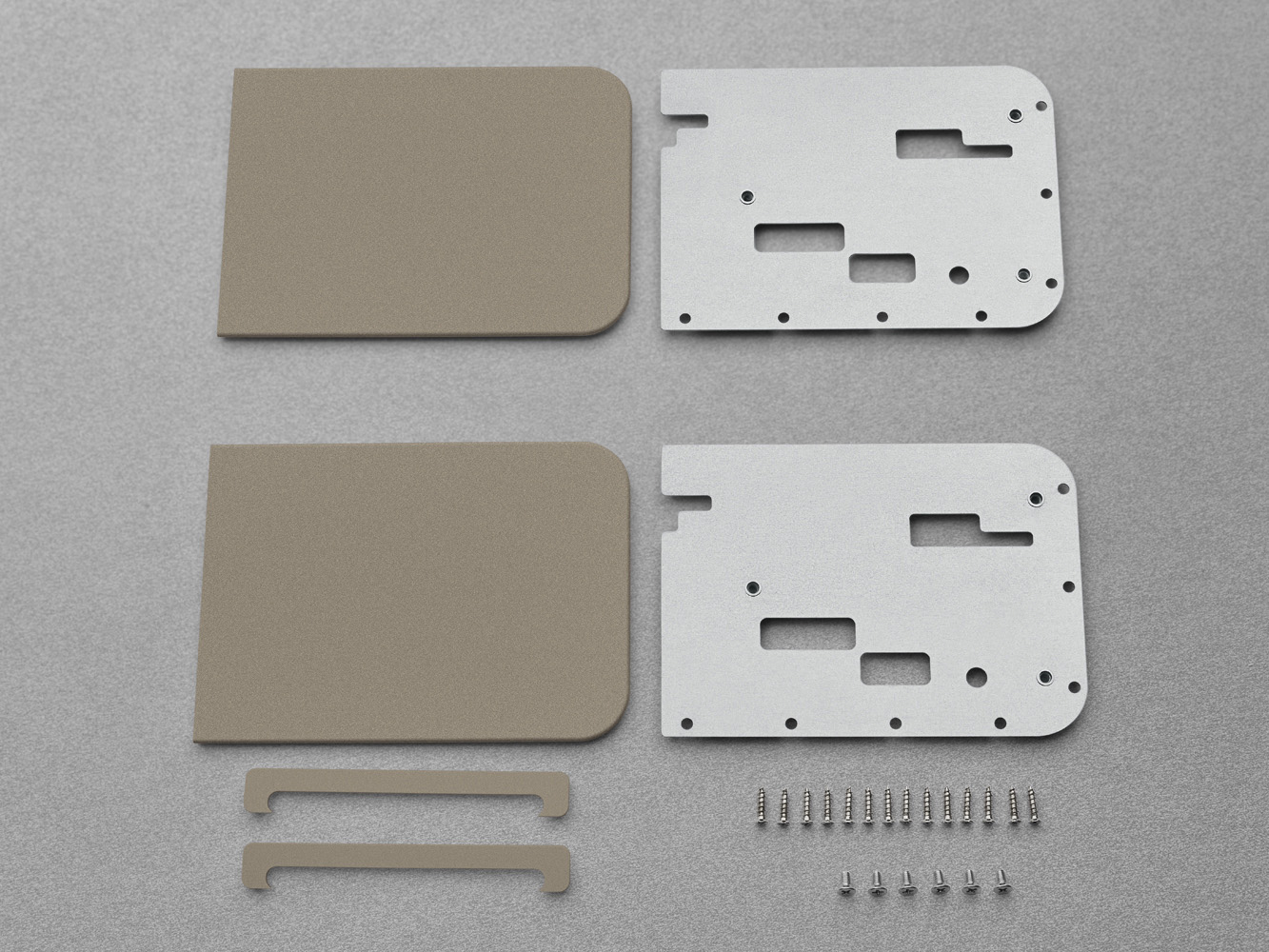

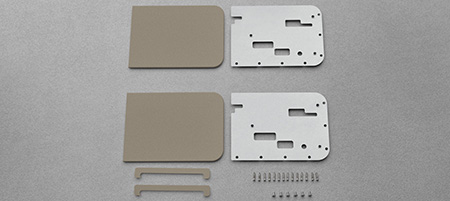

Kit for flush recessed assembly
Cor da capa de cobertura: Desert Taupe
STWX78ALXXXXF
• 2 placas • 2 capas de cobertura para sistema • 2 capas de cobertura para suporte da porta • Parafusos de fixação incluídos

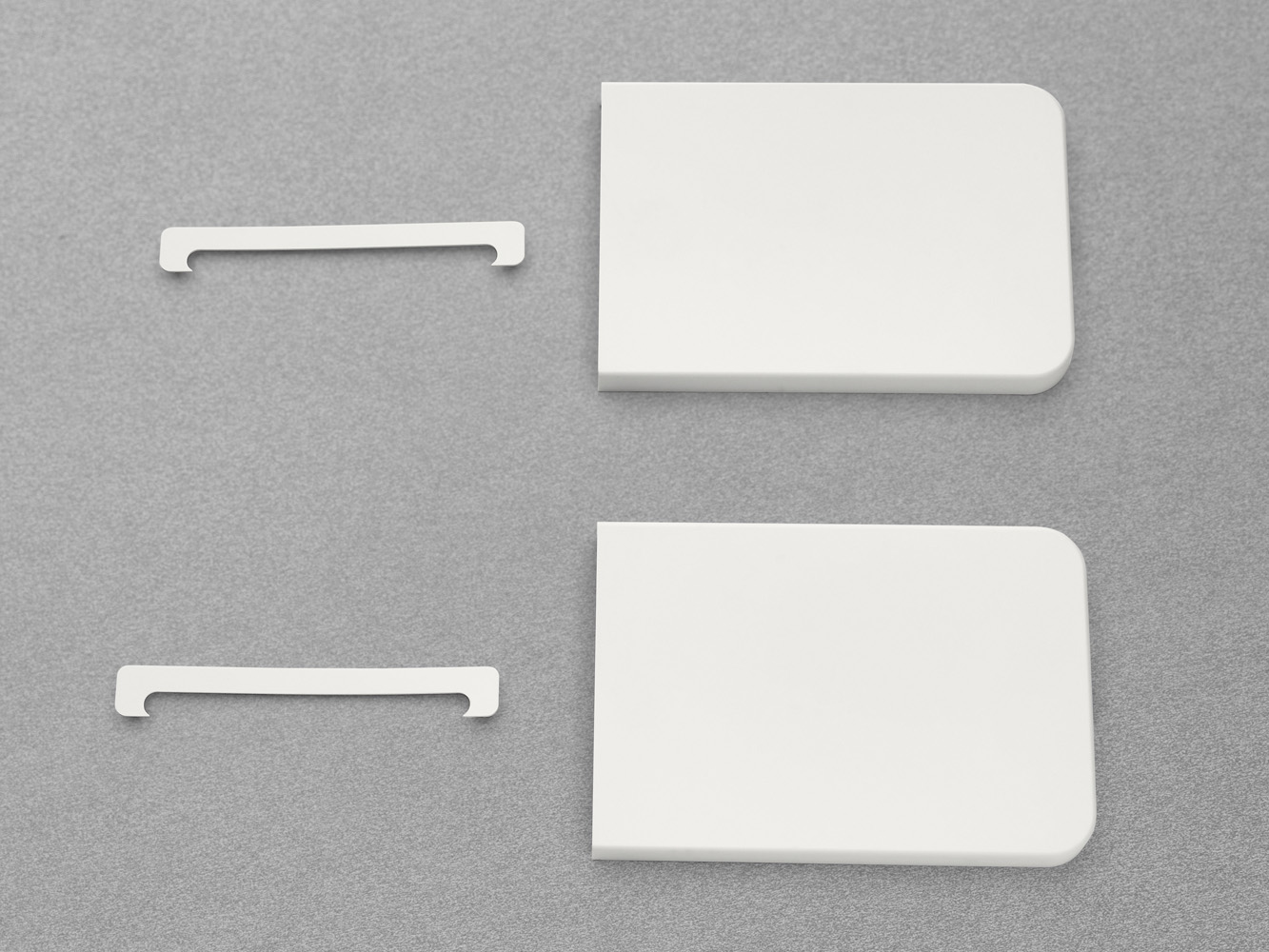

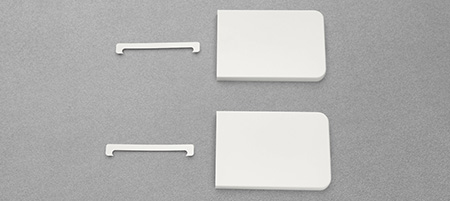

Kit for external assembly
Cor da capa de cobertura: Signal White - RAL 9003
STEX78A1XXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta

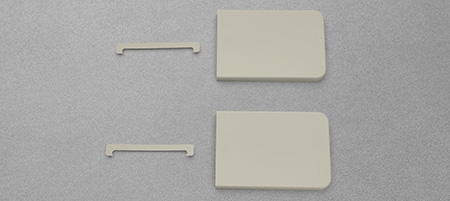

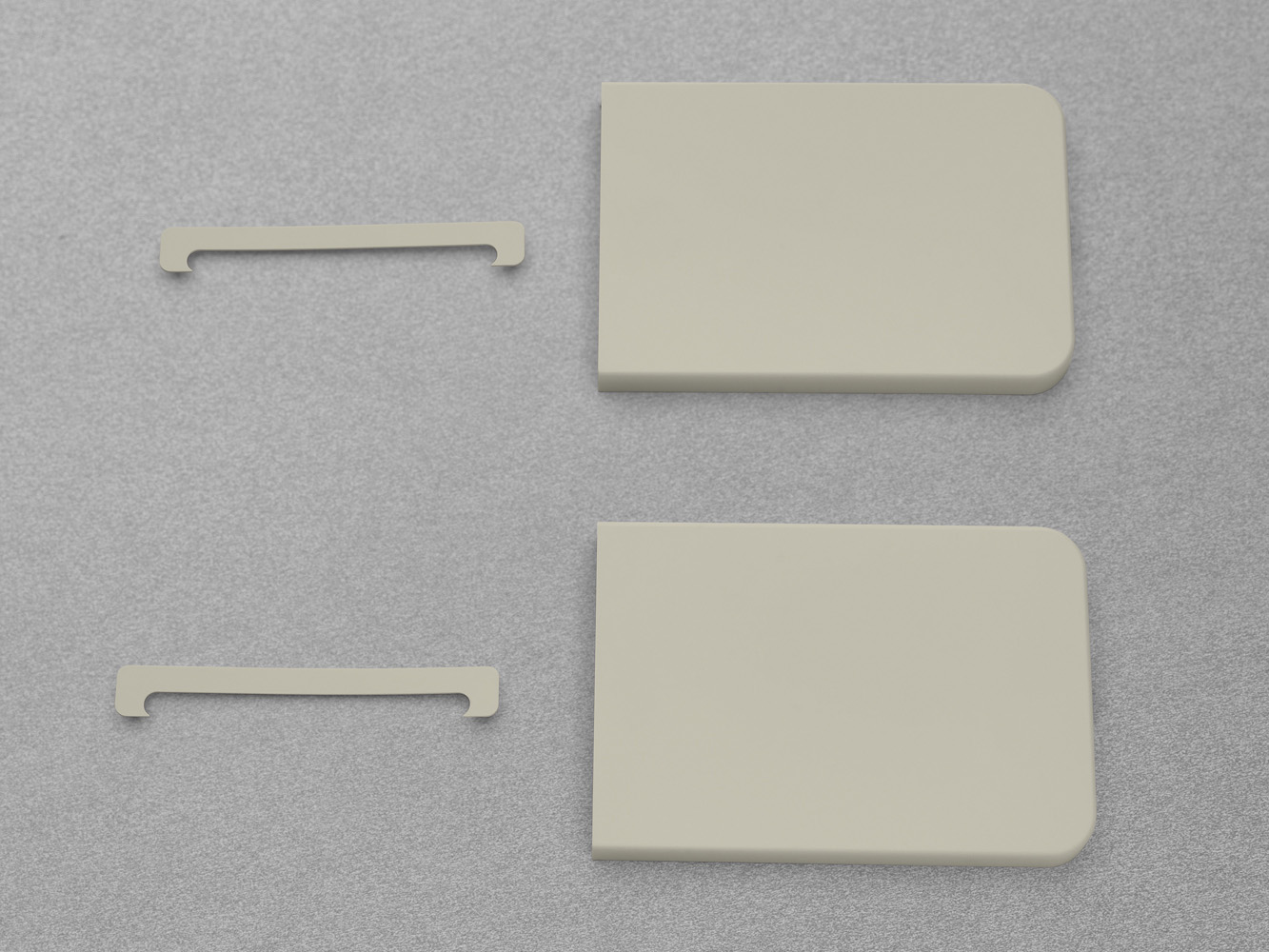

Kit for external assembly
Cor da capa de cobertura: Silk Grey - RAL 7044
STEX78ASXXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta

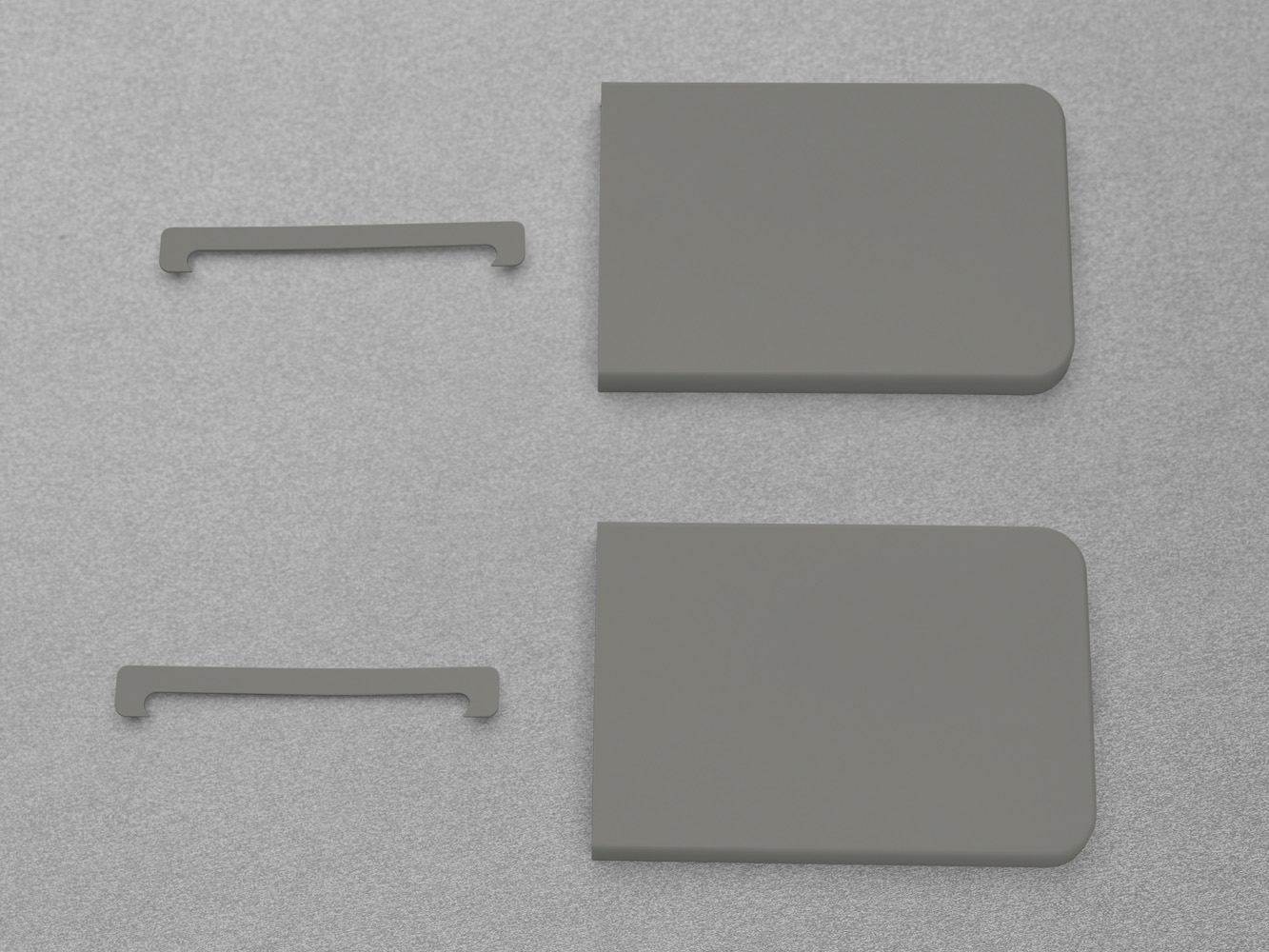

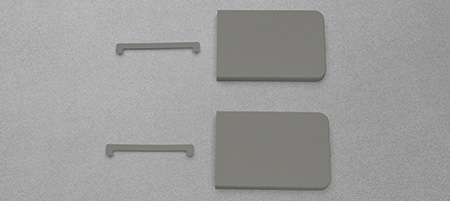

Kit for external assembly
Cor da capa de cobertura: Dusty Grey - RAL 7037
STEX78AMXXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta

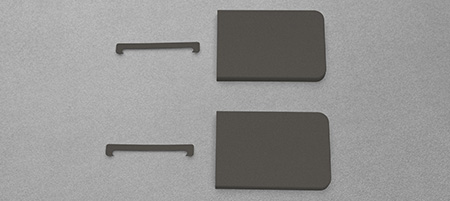

Kit for external assembly
Cor da capa de cobertura: Metal Black
STEX78AOXXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta

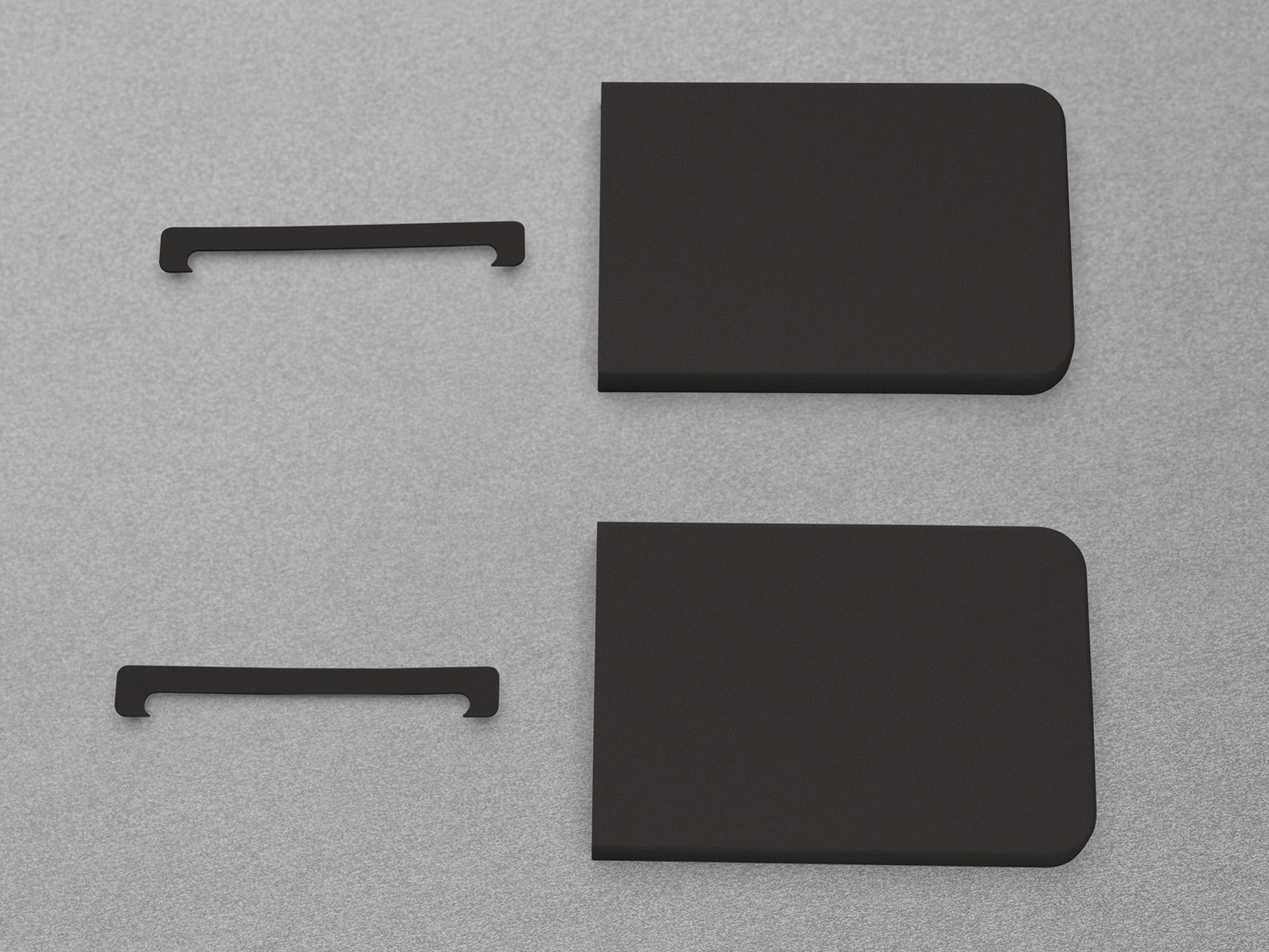

Kit for external assembly
Cor da capa de cobertura: Traffic Black - RAL 9017
STEX78AZXXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta

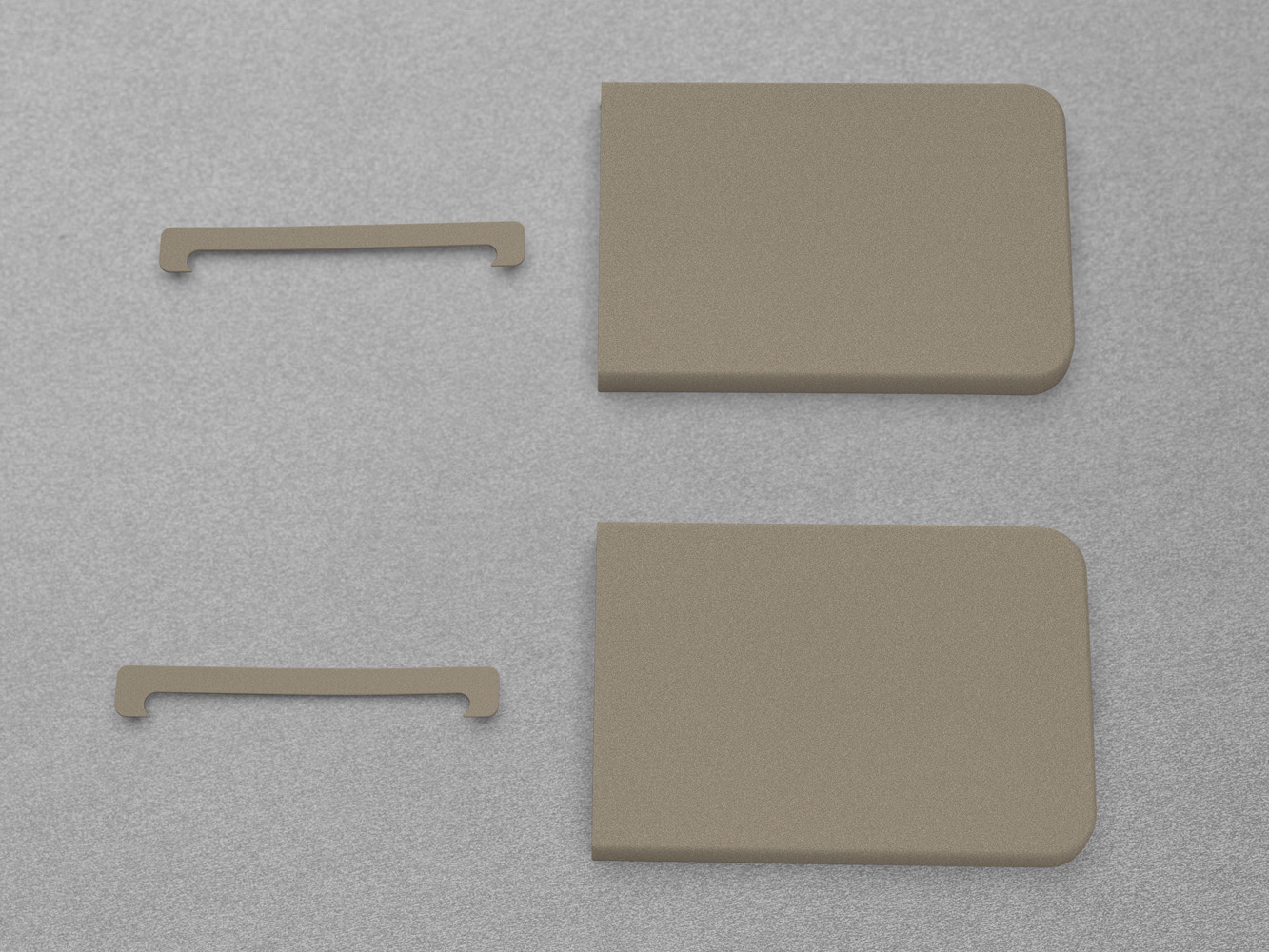

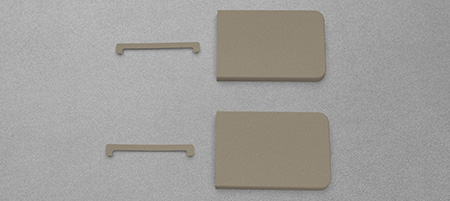

Kit for external assembly
Cor da capa de cobertura: Desert Taupe
STEX78ALXXXXF
• 2 capas de cobertura para sistema
• 2 capas de cobertura para suporte da porta
Acabamentos
-
Sistema NIQUELADO -
Sistema TITÂNIO
Cada produto representa um modo de viver o design
Descubra os outros produtos
Descubra os outros produtos
TILT

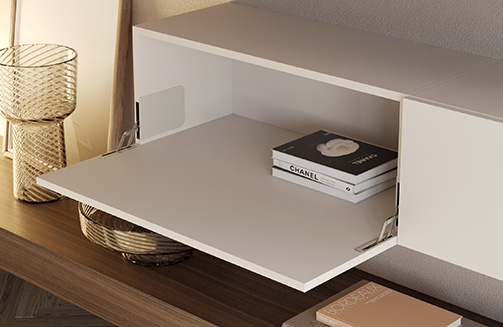

Tilt Down
