UNICA

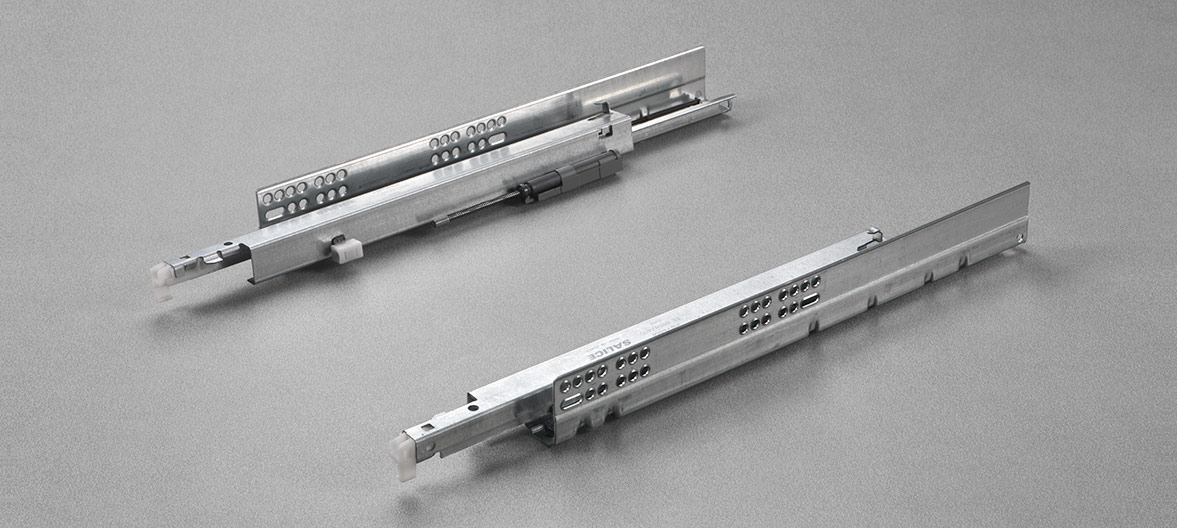

Estrazione totale - Versione clip - 6558
Guida ad estrazione totale con aggancio del cassetto tramite clip
- Sistema Push integrato
- Sistema Smove integrato
- Lunghezza guida da 300 a 500 mm
- Clip con regolazione verticale, frontale e laterale
- Estrazione totale
Dotata di sistema Push integrato per l'apertura di cassetti privi di maniglie e sistema decelerante Smove integrato. Il sistema di funzionamento della guida è completamente meccanico ed integrato.
Due tecnologie in un'unica guida
La guida a scomparsa Unica ad estrazione totale unisce in uno stesso meccanismo la chiusura ammortizzata Smove e l’apertura sia tradizionale sia Push in cassetti privi di maniglie.
Caratteristiche tecniche
- Guida ad estrazione totale con aggancio del cassetto tramite clip.
- Sistema Push integrato nella guida che consente l’apertura di cassetti privi di maniglie. E’ sufficiente una leggera pressione del frontale per aprire il cassetto.
- Sistema decelerante Smove integrato nella guida che ammortizza la chiusura el cassetto.
- Dispositivo di antiribaltamento del cassetto.
- Regolazione verticale del cassetto +2,5 mm con clip 10 710.
- Regolazione verticale del cassetto +2,5 mm, laterale ±1,5 mm, frontale ±2 mm con clip 10 750.
- Uscita parallela del cassetto.
- Finitura: zinco argento.
Cataloghi
Prospetto tecnico
1 0 655 80 300 2 0 0
Lunghezza guida: 300 mm
Profondità minima mobile: 310 mm
1 0 655 80 350 2 0 0
Lunghezza guida: 350 mm
Profondità minima mobile: 360 mm
1 0 655 80 400 2 0 0
Lunghezza guida: 400 mm
Profondità minima mobile: 410 mm
1 0 655 80 450 2 0 0
Lunghezza guida: 450 mm
Profondità minima mobile: 460 mm
1 0 655 80 500 2 0 0
Lunghezza guida: 500 mm
Profondità minima mobile: 510 mm
1071000010100
Clip ad 1 regolazione:
- regolazione verticale + 2.5 mm
1075000010100
Clip a 3 regolazioni:
- regolazione verticale + 2.5 mm
- regolazione laterale + 1.5 mm - 1.5 mm
- regolazione frontale + 2 mm - 2 mm
825104145
Distanziale
Spessore 4.5 mm
Da utilizzare per compensare differenti larghezze di montaggio o il rientro dell’anta
825104160
Distanziale
Spessore 6 mm
Da utilizzare per compensare differenti larghezze di montaggio o il rientro dell’anta
1099800652009
Dima per la foratura dei cassetti e per il fissaggio della clip ad 1 regolazione
1099800652010
Dima per la foratura dei cassetti e per il fissaggio della clip a 3 regolazioni
6869400000202
Stabilizzatore per cassetti
Da montare sia sul lato destro sia sul lato sinistro del cassetto.
La regolazione tramite eccentrico per consentire un perfetto appoggio delle rotelle al fianco del mobile.
Migliora la stabilità generale del cassetto.
Video
-
Apertura-Chiusura Unica
-
Foratura cassetto (tre lati) e fissaggio della guida - Clip a 1 regolazione
-
Foratura cassetto (quattro lati) e fissaggio della guida - Clip a 1 regolazione
-
Foratura cassetto (tre lati) e fissaggio della guida - Clip a 3 regolazioni
-
Foratura cassetto (quattro lati) e fissaggio della guida - Clip a 3 regolazioni
-
Regolazione verticale - Clip a 1 regolazione
-
Regolazione verticale - Clip a 3 regolazioni
-
Regolazione frontale - Clip a 3 regolazioni
-
Regolazione laterale - Clip a 3 regolazioni
