Basi Serie 200 con montaggio tradizionale

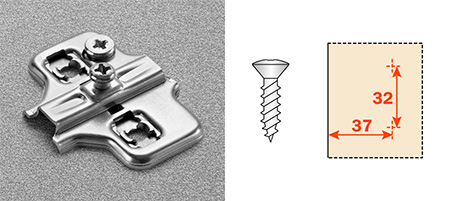

- Basi a croce e longitudinali. Per cerniere Serie 100, 200, 400, 600, 900, N, M, Cerniere Universali e Silentia+.
- Foratura 37x32 mm, basi a croce.
- Foratura 21+32 mm, base longitudinale.
- Regolazione verticale ±2 mm mediante eccentrico.
- Foratura 37x32 mm, basi a croce.
- Foratura 21+32 mm, base longitudinale.
- Regolazione verticale ±2 mm mediante eccentrico.
B2P7E
Base in zama.
Fissaggio codolo a pressione (ø10x11.5 mm).
H = 0 2 3
B2R3E
Base in zama.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
H = 0 2 3 4 6 9
B2RGE
Base in zama.
Fissaggio vite euro (ø5x11 mm).
H = 0 2 3 4 6 9
B2R7E
Base in zama.
Fissaggio codolo a pressione (ø10x11.5 mm).
H = 0 2 3 4 6 9
- Basi asimmetriche a croce. Per cerniere Serie 100, 200, 400, 600, 900, N, M, Cerniere Universali e Silentia+.
- Per cerniere Serie 800 utilizzare basi solo in acciaio.
- Foratura 28x32 mm.
- Regolazione verticale ±2 mm.
- Per cerniere Serie 800 utilizzare basi solo in acciaio.
- Foratura 28x32 mm.
- Regolazione verticale ±2 mm.
B2S3H
Base in acciaio.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
H = 0 2 3
B2S3B
Base in zama.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
H = 6 9 12
B2SGH
Base in acciaio.
Fissaggio vite Euro (ø5x11 mm).
H = 0 2 3
B2SGB
Base in zama.
Fissaggio vite euro (ø5x11 mm).
H = 6 9 12
B2S4H
Base in acciaio.
Fissaggio codolo a espansione (ø5x7.5 mm).
H = 0 2 3
B2S7H
Base in acciaio.
Fissaggio codolo a pressione (ø10x10 mm).
H = 0 2 3
- Basi simmetriche a croce. Per cerniere Serie 100, 200, 400, 600, 800, 900, N, B, M e Silentia+.
- Per cerniere Serie 800 utilizzare basi solo in acciaio.
- Foratura 37x32 mm.
- Regolazione verticale ±2 mm.
ATTENZIONE: le basi con valore negativo non possono essere utilizzate con cerniere ad ala diritta.
- Per cerniere Serie 800 utilizzare basi solo in acciaio.
- Foratura 37x32 mm.
- Regolazione verticale ±2 mm.
ATTENZIONE: le basi con valore negativo non possono essere utilizzate con cerniere ad ala diritta.
B2V3H
Base in acciaio.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
H = -2 0 2 3 4 6 9
B2V3B
Base in zama.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
H = 12 18 21 31
B2VGH
Base in acciaio.
Fissaggio vite Euro (ø5x11 mm).
H = -2 0 2 3 4 6 9
B2VGB
Base in zama.
Fissaggio vite euro (ø5x11 mm).
H = 12 18 21 31
B2V4H
Base in acciaio.
Fissaggio codolo a espansione (ø5x7.5 mm).
H = 0 2 3 4 6 9
B2V4B
Base in zama.
Fissaggio codolo a espansione (ø5x7.5 mm).
H = 12 18
B2V7H
Base in acciaio.
Fissaggio codolo a pressione (ø10x10 mm).
H = 0 2 3 4 6 9
B2V7B
Base in zama.
Fissaggio codolo a pressione (ø10x10 mm).
H = 12 18
- Per cerniere Serie 100, 200, 400, 600, 900, N, Cerniere Universali e Silentia+.
- Le basi a regolazione variabile, opportunamente abbinate ai diversi colli delle cerniere, offrono innumerevoli soluzioni di montaggio angolare delle ante.
- Regolazione verticale ±2 mm.
- Le basi a regolazione variabile, opportunamente abbinate ai diversi colli delle cerniere, offrono innumerevoli soluzioni di montaggio angolare delle ante.
- Regolazione verticale ±2 mm.
B2V3BW_R
Basi in zama inclinabili da -7,5° a +7,5° e posizioni intermedie, per montaggi speciali.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
B2VGBW_R
Basi in zama inclinabili da -7,5° a +7,5° e posizioni intermedie, per montaggi speciali.
Fissaggio vite euro (ø5x11 mm).
B2V3BW_S
Basi in zama inclinabili da +10° a +30° e posizioni intermedie, per montaggi speciali.
Fissaggio vite legno.
B 3.5 DIN 7983.
B2VGBW_S
Basi in zama inclinabili da +10° a +30° e posizioni intermedie, per montaggi speciali.
Fissaggio vite euro (ø5x11 mm).
B2V3BW
Basi in zama inclinate di 15°, per montaggi speciali.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
B2VGBW
Basi in zama inclinate di 15°, per montaggi speciali.
Fissaggio vite euro (ø5x11 mm).
Adattatori in zama da abbinare alle basi BAR3 e B2R3.
SAV354X_R
Adattatore in zama +5°.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
SAV354X_S
Adattatore in zama +10°.
Fissaggio vite legno.
Vite: B 3.5 DIN 7983.
