FERRURE POUR PORTES ESCAMOTABLES
Exedra2 SmartÉvolution du système Exedra qui permet le mouvement simultané de deux portes jointes. Exedra2 Smart est la version qui nécessite une profondeur inférieure du meuble ; le bord des portes sont visibles lorsqu’elles sont repliées dans leur compartiment
- Poids maxi d’une seule porte : 25 Kg
- Épaisseur des portes : min 18 mm - max 25 mm
- Largeur d’une porte seule : min 550 mm - max 850 mm
- Hauteur des portes : min 1800 mm - max 2600 mm
Système breveté unique sur le marché pour l’ouverture des portes
L’ensemble du mécanisme est autoportant et est fixé sur le côté du meuble ; il n’y a pas de profilés frontaux portants ni sur le panneau haut ni sur le panneau bas du meuble. Grace à cela, tout besoin de renforcements supplémentaires du caisson est éliminé. Avec ce système de contrôle du mouvement, la poignée peut être fixée sur le bord des portes, permettant une ouverture et une fermeture sans effort, d’une seule main. De plus, à l’aide du kit Push électrique, il est possible d’utiliser les deux versions sur des meubles sans poignées.

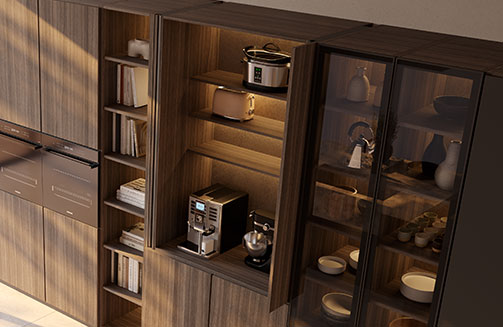

Le système peut être utilisé dans bien des cas de figures allant des dressings aux armoires à provision pour les cuisines, jusqu’aux solutions pour le télétravail ou de simples applications de stockage.
Le système ne doit pas nécessairement être posé par terre, il est donc possible de créer des systèmes surélevés du sol ou posés sur un meuble bas ou une commode.
- Système pour porte DOUBLE escamotable avec mouvement d’insertion et d’extraction de la porte assisté et amorti.
- Caractéristiques de la porte :
- Réglage :
- réglage vertical : ± 5 mm
- réglage horizontal : ± 3.5 mm
- réglage frontal : - supérieur ± 3 mm
- inférieur ± 2 mm - Poids maxi d’une seule porte : 25 Kg
- Épaisseur des portes : min 18 mm - max 25 mm
- Largeur d’une porte seule - Exedra2 Smart : min 550 mm - max 850 mm
- Hauteur des portes : min 1800 mm - max 2600 mm
- Le mécanisme droit et le mécanisme gauche sont indépendants l’un de l’autre, il est donc possible de les commander individuellement.
S’ils sont installés sur le même meuble, ils doivent être configurés par paire.
VE56KIT0001
Kit magnétique pour protéger les portes
VE56KIT0002
Kit Smove pour porte intérieure
VE56EPP0010
Kit Push électrique. Côté droit du meuble
VE56EPP0020
Kit Push électrique. Côté gauche du meuble
VE56KIT0003
Kit d’alignement des portes
VE56KIT0200_7
VE56KIT0200A7 = Cache pour cadre. Couleur applicable par le clientVE56KIT0200S7 = Cache pour cadre. Gris métallisé
Informations techniques
Documentation
Vidéo
Prospectus technique
