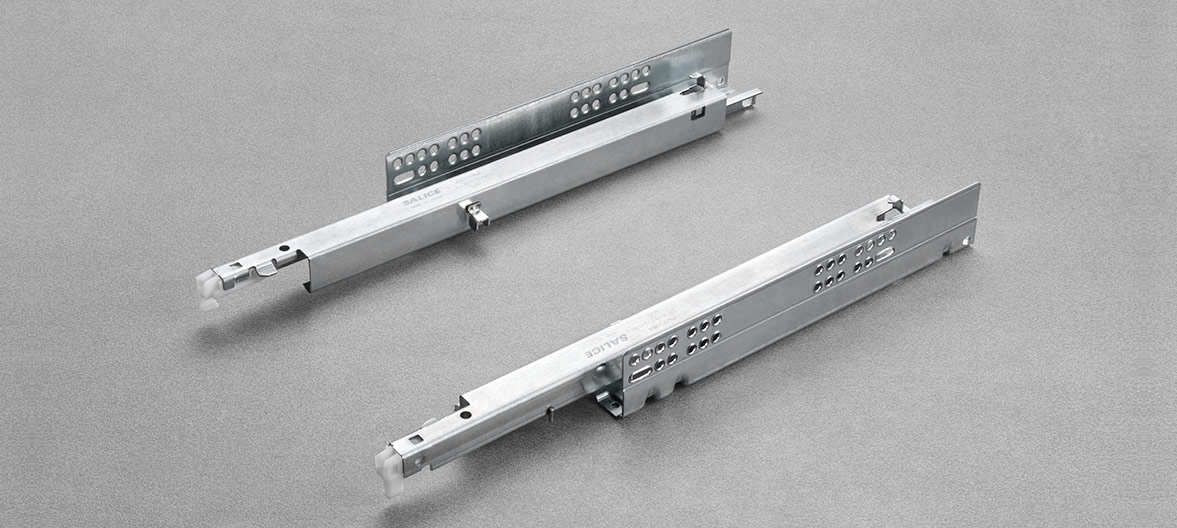

FUTURA PUSH
Extracción total - Versión clip - 65577
Guía de extracción total con enganche del cajón mediante clip
- Longitud guía desde 250 a 600 mm
- Capacidad dinámica 30 kg
- Clip con regulación de la altura, lateral y frontal
- Extracción total
Futura resuelve todos los problemas de cajones tanto con extracción parcial como total.
Movimiento fluido, silencioso y progresivo
Está disponible en tres versiones: con cierre tradicional Self-closing, con apertura Push en muebles sin tiradores y con cierre amortiguado Smove.
Características técnicas
- Guía de extracción total con enganche del cajón mediante clip.
- Push: sistema integrado en la guía que permite la apertura y el cierre de cajones sin tiradores. Es suficiente una ligera presión del frontal para abrir el cajón.
- Capacidad dinámica 294 N (30 Kg).
- Dispositivo de apertura Push.
- Sistema antivuelco del cajón.
- Regulación de la altura del cajón +2.5 mm mediante clip 10 710.
- Regulación de la altura del cajón +2.5, lateral ±1.5 mm, frontal ±2 mm mediante clip 10 750.
- Salida paralela del cajón.
- El cajón queda bloqueado cuando está cerrado.
- Sincronizador para la apertura de cajones de grandes dimensiones (opcional) disponible para todas las longitudes de guías.
- Compatibilidad con el Art. 61577.
- Acabado: zincado plateado.
Futura - Prospecto técnico
1065577250200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 250 mm
Profundidad mínima mueble: 260 mm
1065577270200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 270 mm
Profundidad mínima mueble: 280 mm
1065577300200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 300 mm
Profundidad mínima mueble: 310 mm
1065577350200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 350 mm
Profundidad mínima mueble: 360 mm
1065577400200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 400 mm
Profundidad mínima mueble: 410 mm
1065577450200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 450 mm
Profundidad mínima mueble: 460 mm
1065577470200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 470 mm
Profundidad mínima mueble: 480 mm
1065577500200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 500 mm
Profundidad mínima mueble: 510 mm
1065577550200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 550 mm
Profundidad mínima mueble: 555 mm
1065577600200
Guía de extracción total con enganche del cajón mediante clip
Longitud guía: 600 mm
Profundidad mínima mueble: 605 mm
1071000010100
Clip de 1 regulación:
- regulación vertical + 2.5 mm
1075000010100
Clip de 3 regulaciones:
- regulación vertical + 2.5 mm
- regulación lateral + 1.5 mm - 1.5 mm
- regulación frontal + 2 mm - 2 mm

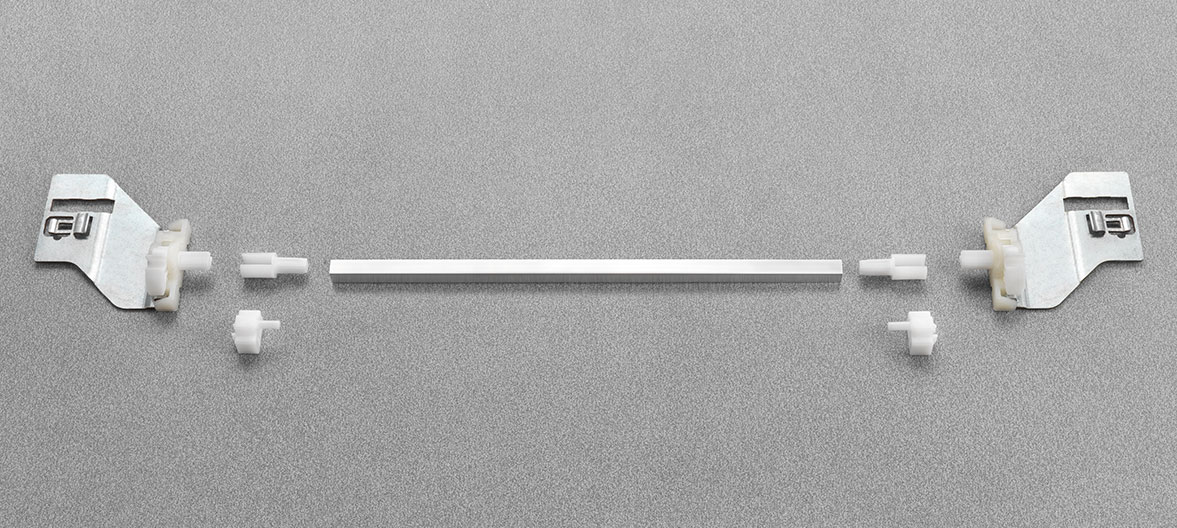

APKFGT51150
Sistema de sincronización para guías con abertura Push
Permite la abertura de cajones sin tiradores, haciendo presión en cualquier punto del frontal

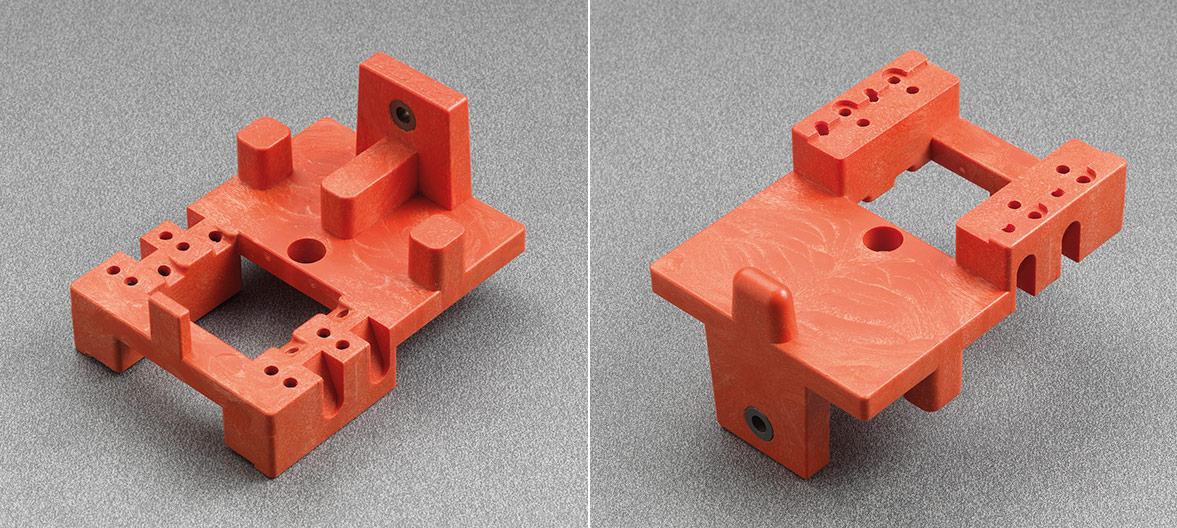

1099800652009
Plantilla para el taladro de los cajones y para la fijación del clip de 1 regulación

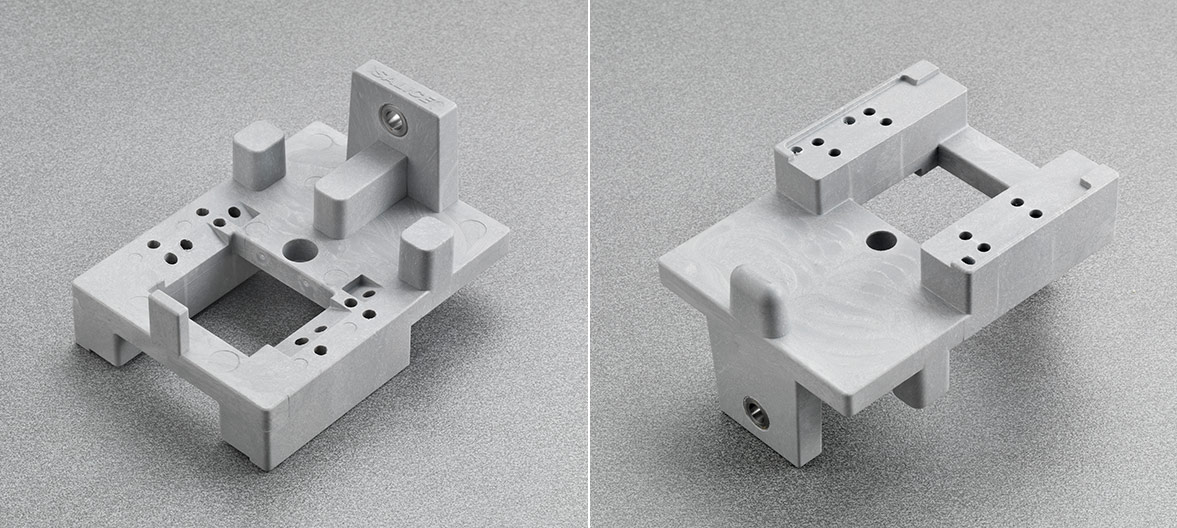

1099800652010
Plantilla para el taladro de los cajones y para la fijación del clip de 3 regulaciónes

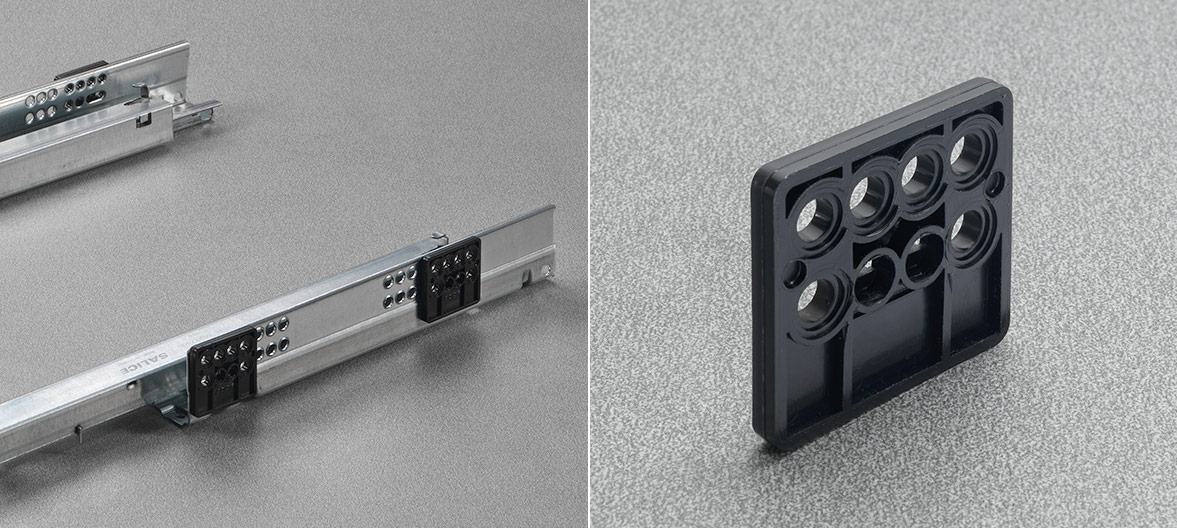

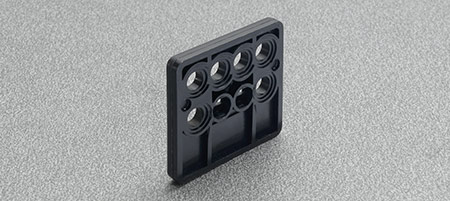

825104145
Distanciador
Espesor 4.5 mm
De utilizar para compensar diferentes anchos de montaje o el retroceso de la puerta

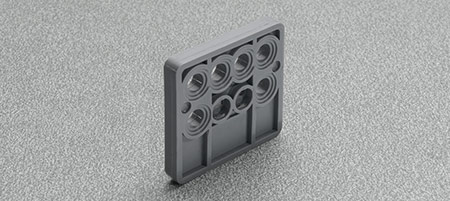

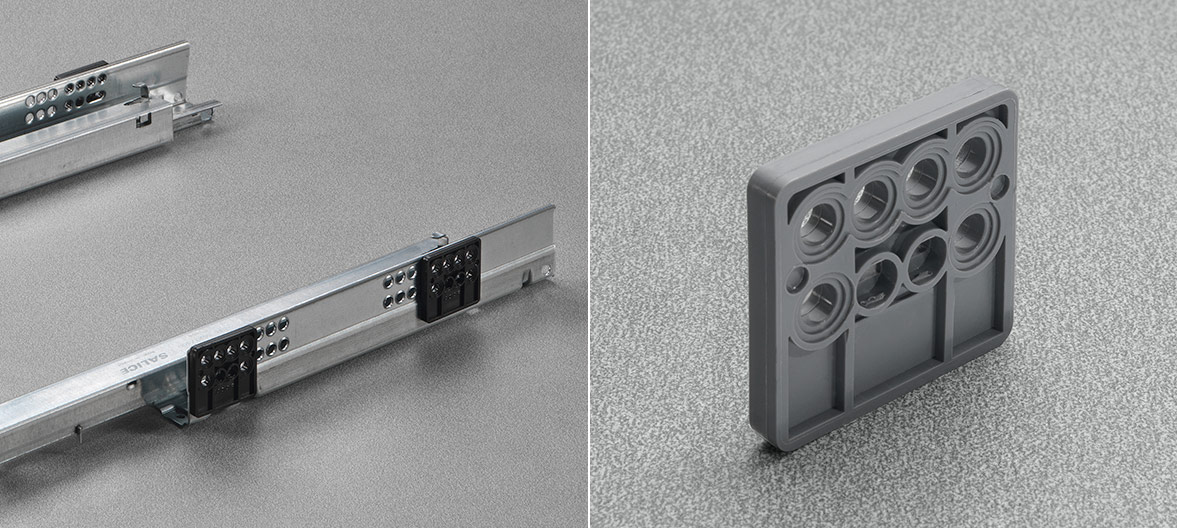

825104160
Distanciador
Espesor 6 mm
De utilizar para compensar diferentes anchos de montaje o el retroceso de la puerta

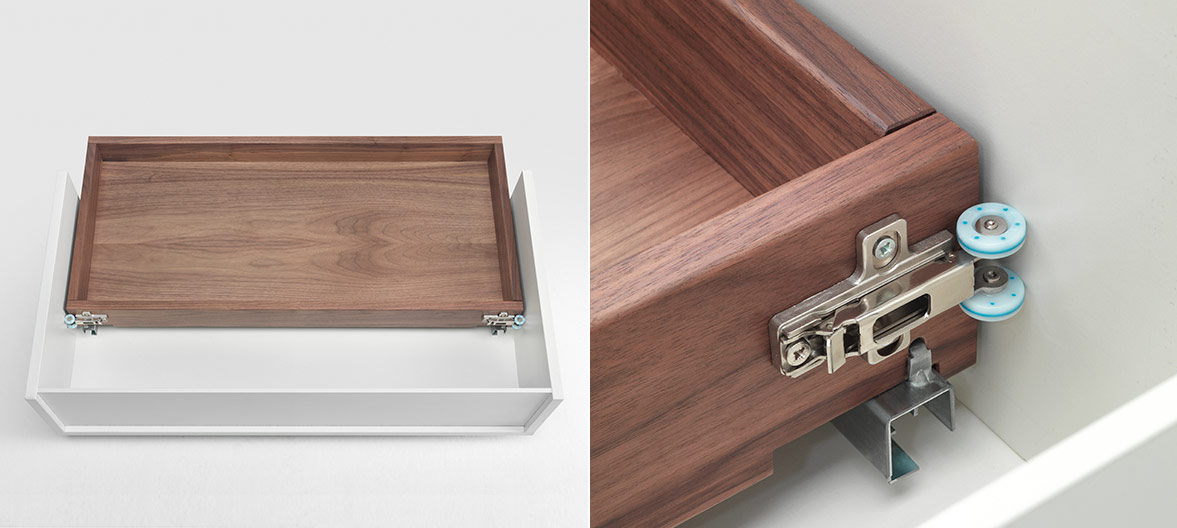

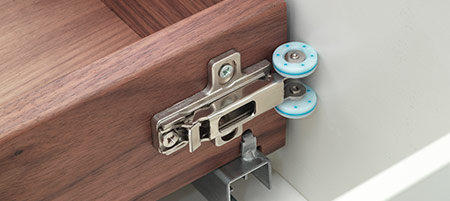

6869400000202
Estabilizador para cajones
De montar tanto en el lado derecho como en el lado izquierdo del cajón.
La regulación por excéntrica permite un perfecto apoyo de las ruedas al lateral del mueble.
Mejora la estabilidad general del cajón.

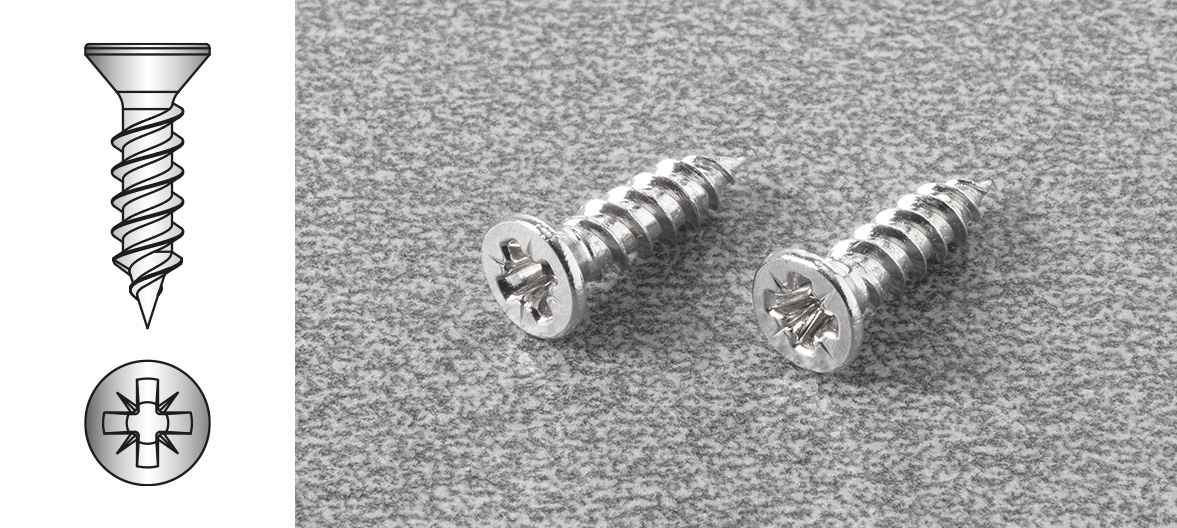

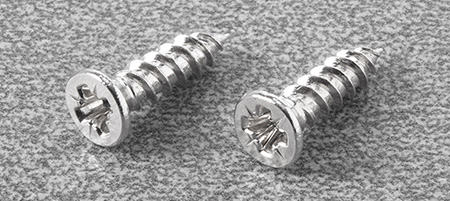

V234X164I
Tornillo para madera
ø 4 x 16 mm
Pretaladro ø 2 x 2 mm

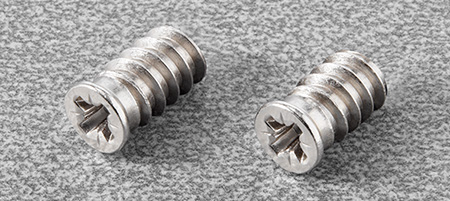

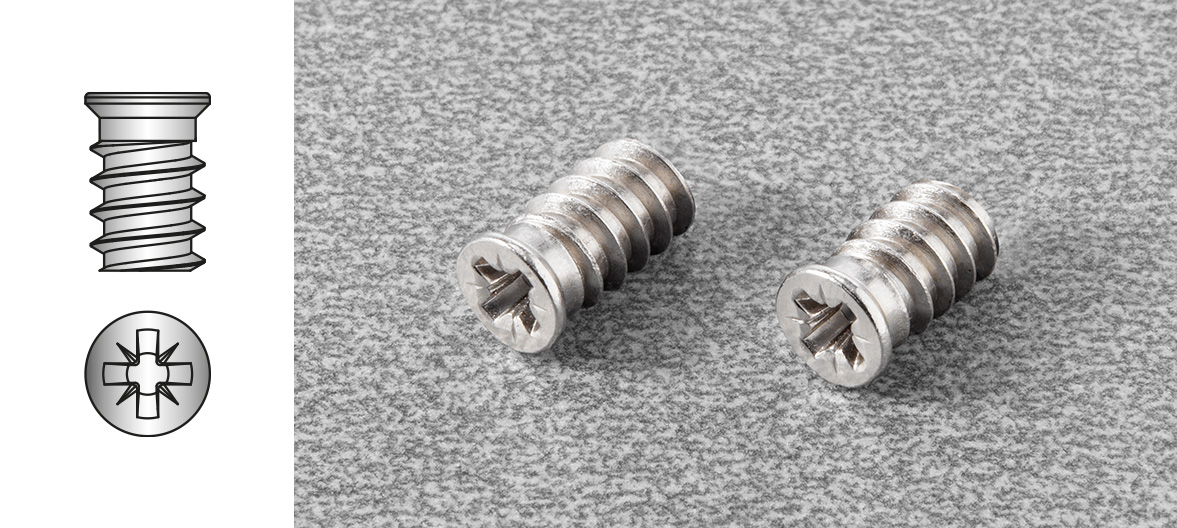

V136X114I
Tornillos Euro
Taladro ø 5 x 10 mm

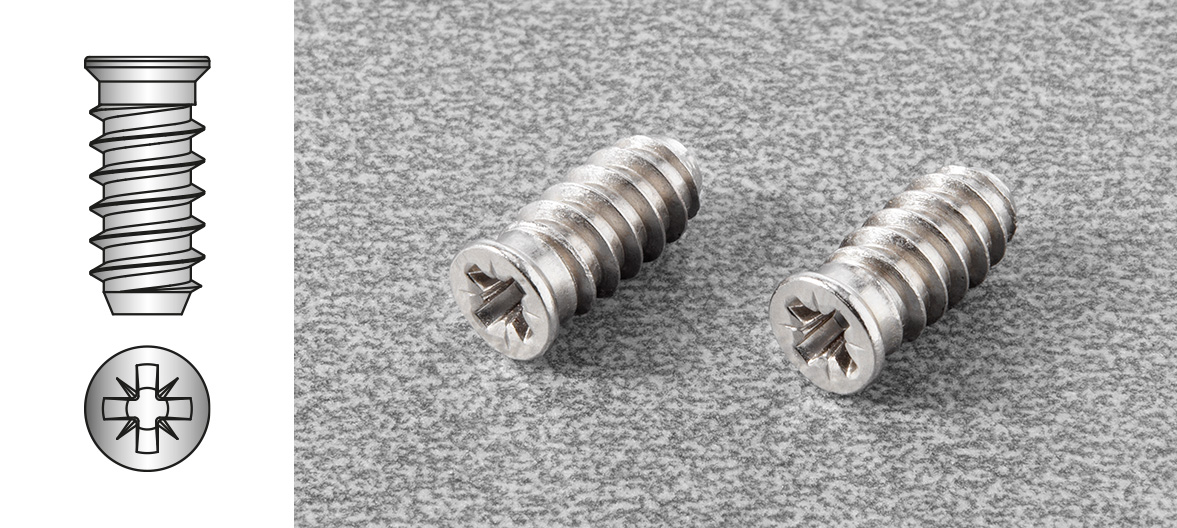

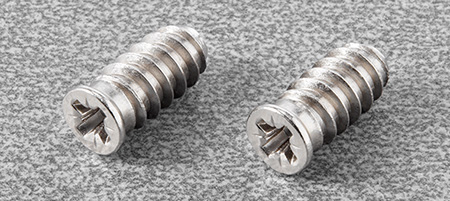

V136X154I
Tornillos Euro
Taladro ø 5 x 14 mm
Documentación
Video
-
Abertura-Cierre Push
-
Taladro cajón (tres lados) y fijación de la guía - Clip de 1 regulación
-
Taladro cajón (cuatro lados) y fijación de la guía - Clip de 1 regulación
-
Taladro cajón (tres lados) y fijación de la guía - Clip de 3 regulaciones
-
Taladro cajón (cuatro lados) y fijación de la guía - Clip de 3 regulaciones
-
Regulación vertical - Clip de 1 regulación
-
Regulación vertical - Clip de 3 regulaciones
-
Regulación frontal - Clip de 3 regulaciones
-
Regulación lateral - Clip de 3 regulaciones
-
Sincronizador Futura Push
