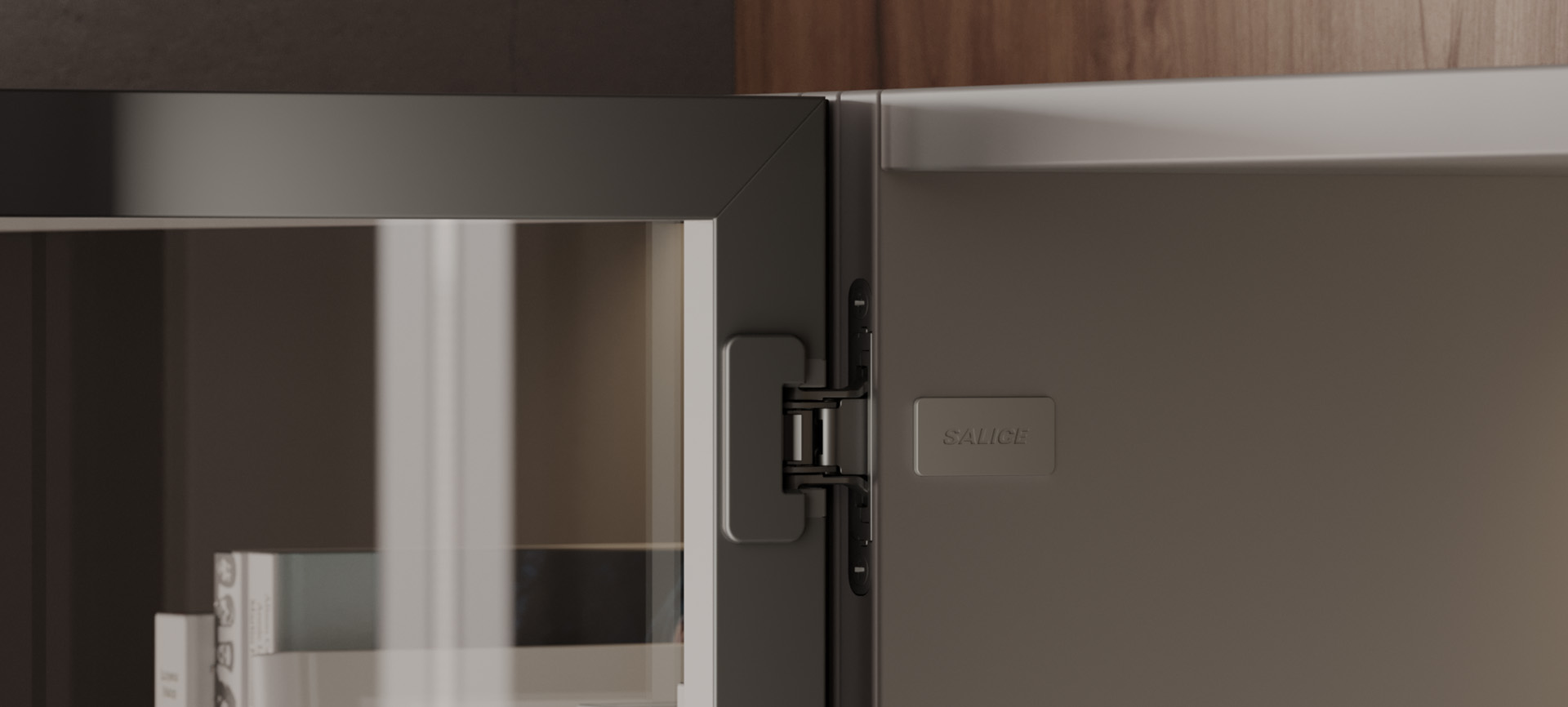

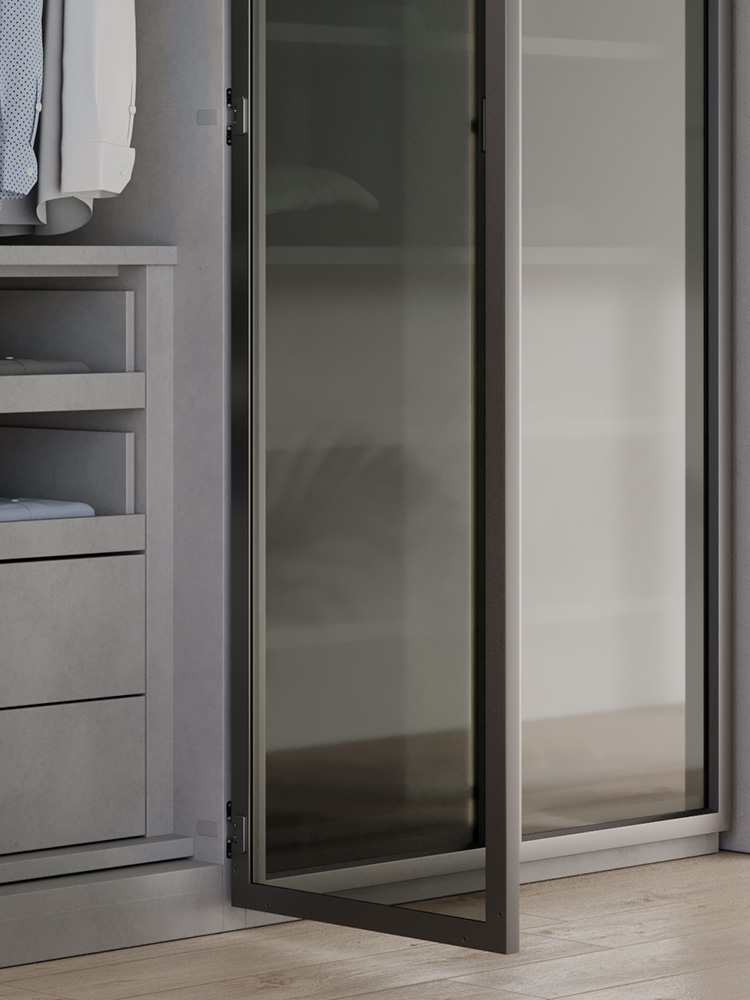

CONECTA

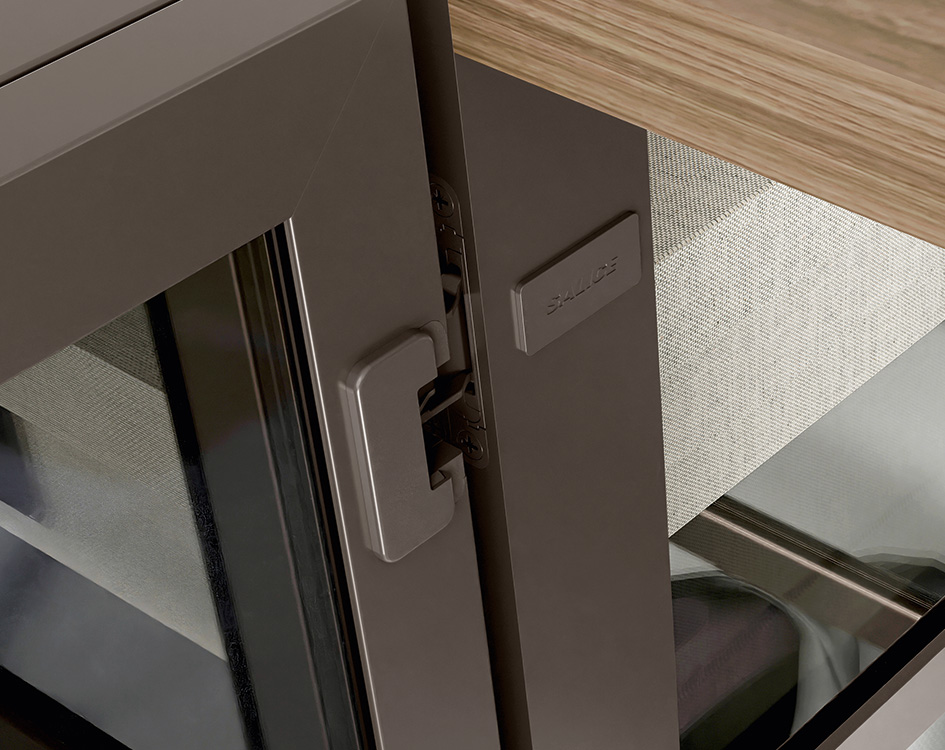

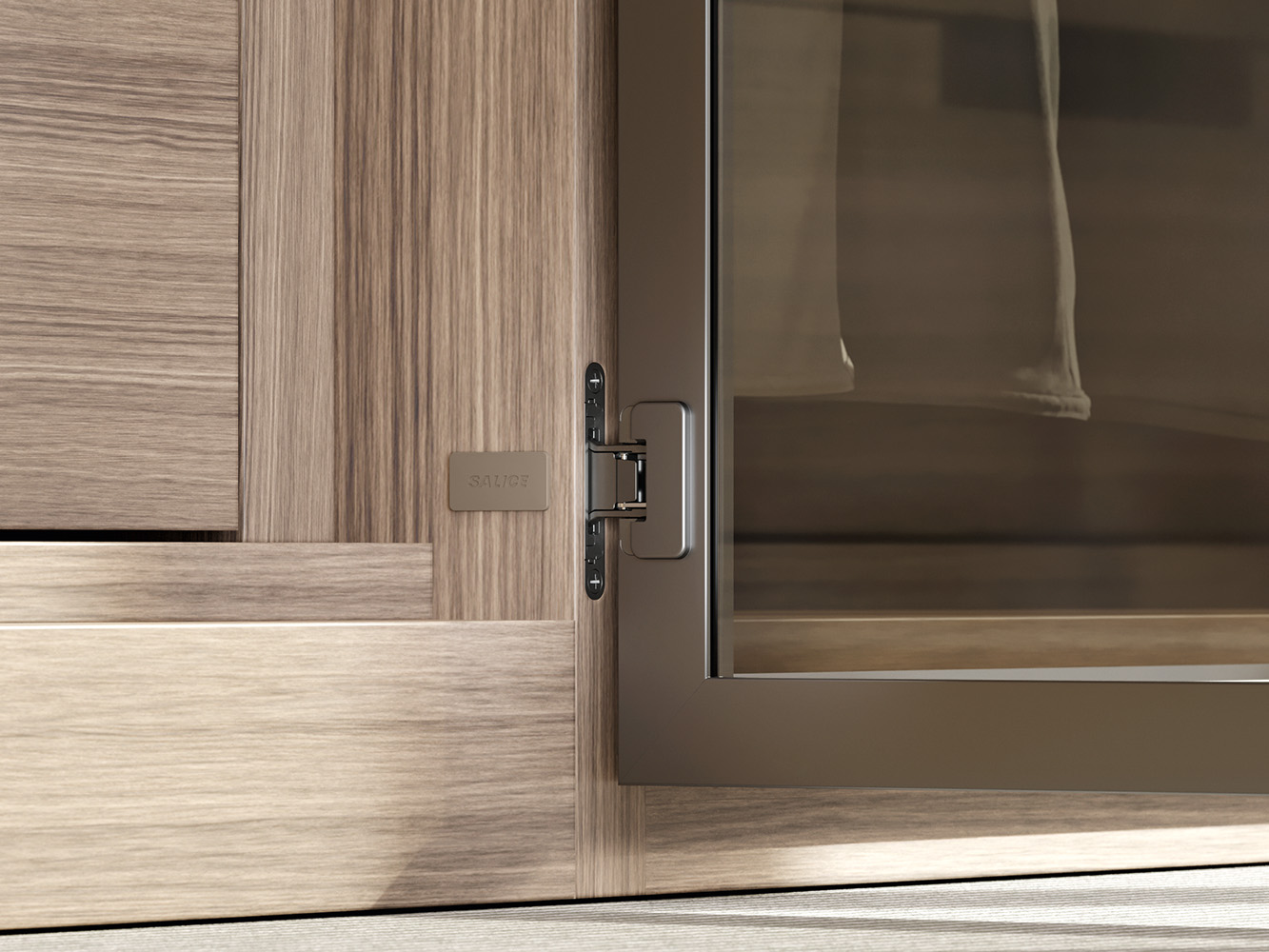

Bisagra invisible para puertas con perfiles de aluminioBisagra con inserción empotrada en la puerta y en el lateral
- Insertada en el mueble y en la puerta
- Para puertas con perfiles de aluminio
- Abertura 94°
- Espesor de las puertas desde 22 hasta 30 mm
- Espesor de los laterales a partir de 16 mm
Adaptabilidad y compacidad en estado puro
Conecta es la innovadora bisagra de Salice que destaca por permanecer totalmente oculta en el interior de la puerta y lateral del mueble, ofreciendo una solución invisible que realza la estética del diseño.
Sus avanzadas características técnicas garantizan movimientos de apertura y cierre precisos y suaves, incluso con puertas grandes y pesadas, ya sean de madera o de perfil de aluminio.
Conecta está disponible en una versión con sistema de desaceleración integrado para un cierre suave y silencioso.
Extremadamente versátil, Conecta puede utilizarse en muebles con paneles laterales a partir de 16 mm de grosor, mientras que las dos versiones, para puertas de 22 mm de grosor o para puertas de 25 mm de grosor en madera o en marco de aluminio, permiten su uso en cualquier estancia de la casa.
Conecta destaca por su sofisticada estética, que combina detalles de diseño exclusivos, como cobertores personalizables, disponibles tanto para la puerta como para el lateral del mueble, y elegantes acabados en titanio y níquel.
Estos elementos estéticos, combinados con un alto nivel de calidad, la convierten en la elección ideal para aplicaciones que requieren no sólo una alta funcionalidad, sino también un toque de clase y sofisticación.
- Fijación rápida de la puerta al lateral
- Para puertas con marco de aluminio
- Abertura 94°
- Profundidad de la cazoleta metálica:
- 21 mm (para puertas a partir de 22 mm)
- 24 mm (para puertas a partir de 25 mm) - Regulaciones:
- lateral (-2 +0,5 mm)
- vertical (-2,5 +2,5 mm)
- frontal (0 +3 mm) - Bisagras CQY3JE y CQZ3JE:
- solape de la puerta sobre el lateral 10 mm con contenedor DQG5
- solape de la puerta sobre el lateral 12,5 mm con contenedor DQG3 - Bisagras CQY3KE y CQZ3KE:
- solape de la puerta sobre el lateral 14 mm con contenedor DQG5
- solape de la puerta sobre el lateral 16,5 mm con contenedor DQG3

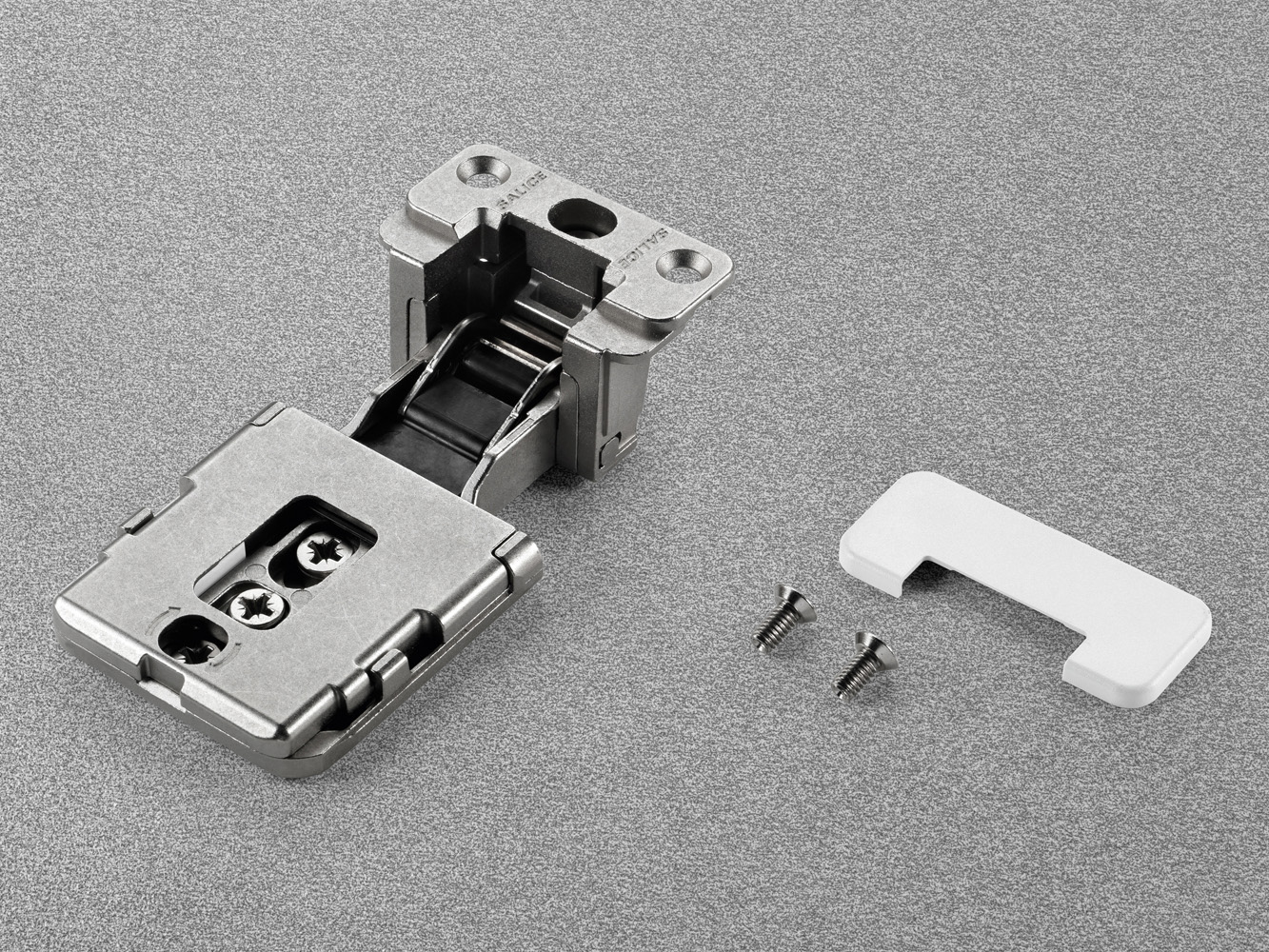

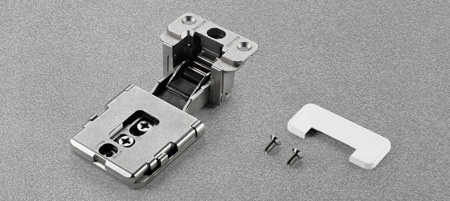

CQY3JE9XXV
PARA PUERTAS A PARTIR DE 22 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 10 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 12,5 mm con contenedor DQG3B.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.

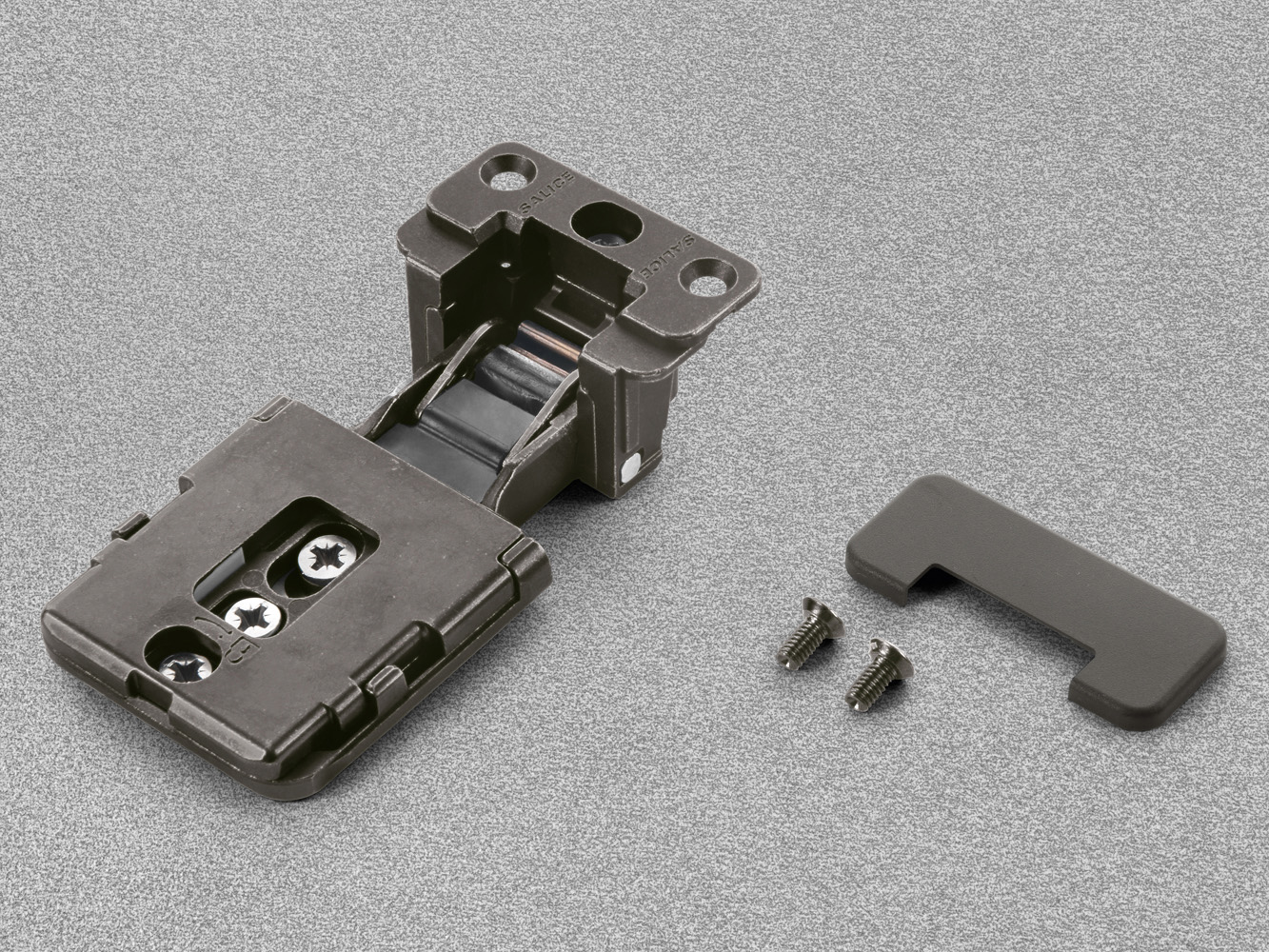

CQY3JE6XXV
PARA PUERTAS A PARTIR DE 22 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 10 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 12,5 mm con contenedor DQG3B.
Acabado Titanio.
Tornillos de fijación y cubre-tornillos incluidos.

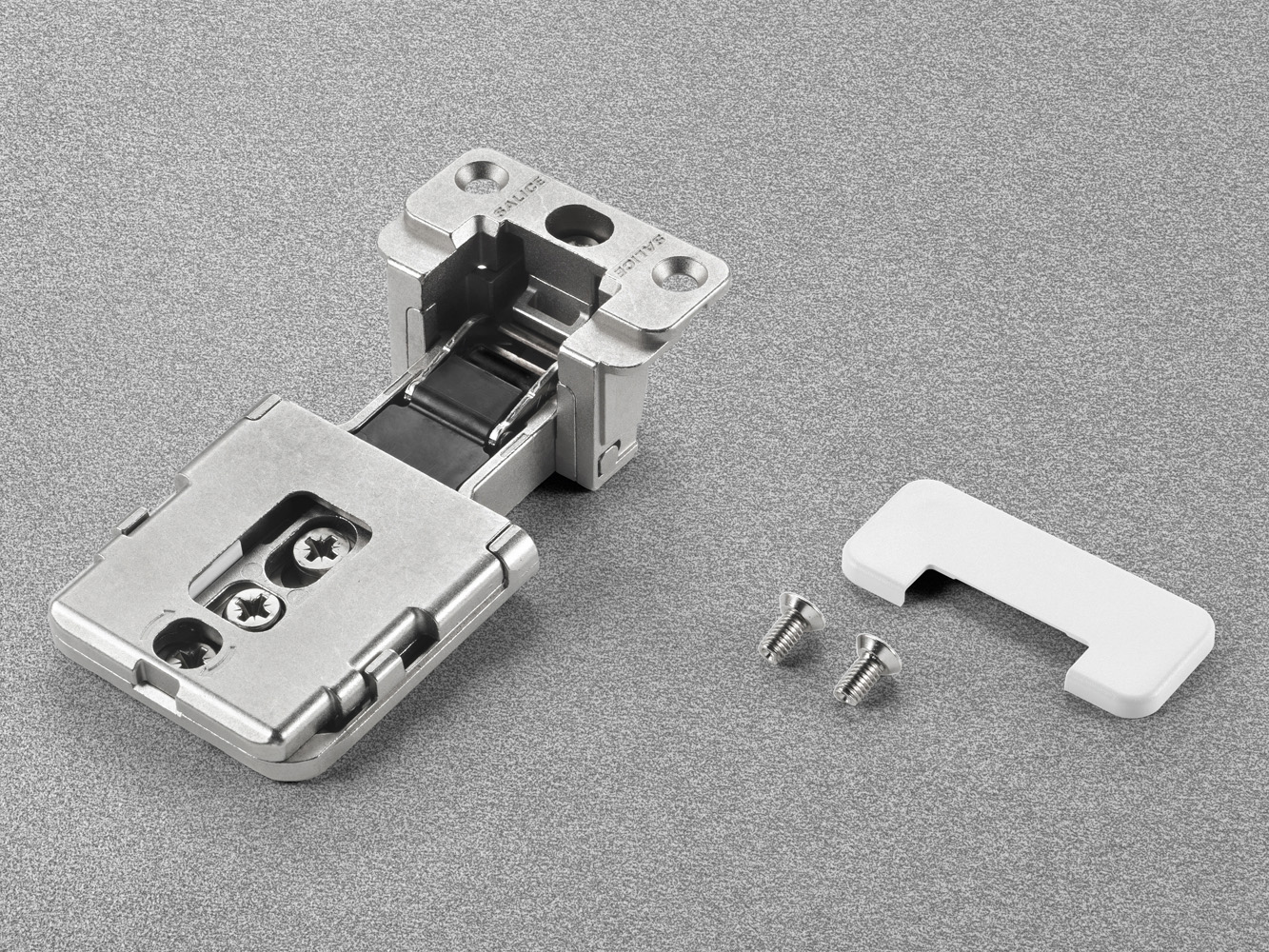

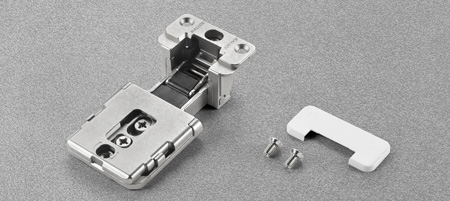

CQY3KE9XXV
PARA PUERTAS A PARTIR DE 22 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 14 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 16,5 mm con contenedor DQG3B.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.

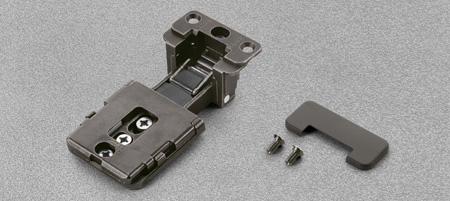

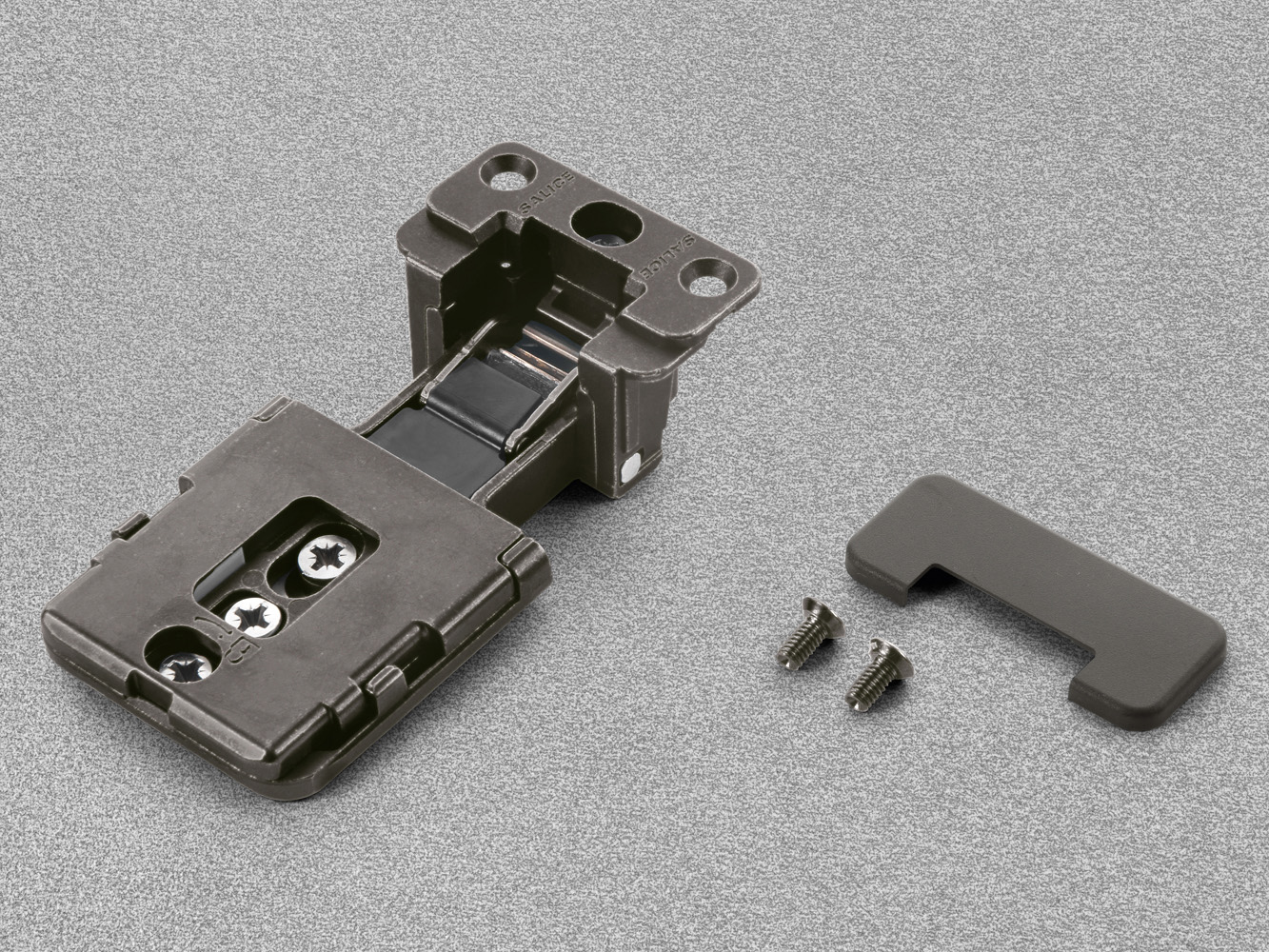

CQY3KE6XXV
PARA PUERTAS A PARTIR DE 22 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 14 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 16,5 mm con contenedor DQG3B.
Acabado Titanio.
Tornillos de fijación y cubre-tornillos incluidos.
CQZ3JE9XXV
PARA PUERTAS A PARTIR DE 25 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 10 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 12,5 mm con contenedor DQG3B.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.
CQZ3JE6XXV
PARA PUERTAS A PARTIR DE 25 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 10 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 12,5 mm con contenedor DQG3B.
Acabado Titanio.
Tornillos de fijación y cubre-tornillos incluidos.
CQZ3KE9XXV
PARA PUERTAS A PARTIR DE 25 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 14 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 16,5 mm con contenedor DQG3B.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.
CQZ3KE6XXV
PARA PUERTAS A PARTIR DE 25 MM DE GROSOR
Bisagra oculta para puertas con perfiles de aluminio con inserción empotrada en la puerta y en el lateral.
Solape de la puerta sobre el lateral 14 mm con contenedor DQG5B.
Solape de la puerta sobre el lateral 16,5 mm con contenedor DQG3B.
Acabado Titanio.
Tornillos de fijación y cubre-tornillos incluidos.
DQG5BX9XS
Contenedor DQG5B para atornillar sobre el lateral.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.
DQG5BX6XS
Contenedor DQG5B para atornillar sobre el lateral.
Acabado en Titanio.
Tornillos de fijación y cubre-tornillos incluidos.
DQG3BX9XS
Contenedor DQG3B para atornillar sobre el lateral.
Acabado níquel.
Tornillos de fijación y cubre-tornillos incluidos.
DQG3BX6XS
Contenedor DQG3B para atornillar sobre el lateral.
Acabado en Titanio.
Tornillos de fijación y cubre-tornillos incluidos.
Cubretornillo PQFXAA1SN
BLANCO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG3B.
Cubretornillo PQFXAA3SN
NEGRO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG3B.
Cubretornillo PQFXAA6SN
TITANIO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG3B.
Cubretornillo PQFXAA9SN
CROMADO SATINADO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG3B.
Cubretornillo PQFXAAWSN
DORADO SATINADO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG3B.
Cubrecazoleta PQFXAA1
BLANCO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG3B.
Cubretornillo PQFXAA3
NEGRO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG3B.
Cubretornillo PQFXAA6
TITANIO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG3B.
Cubretornillo PQFXAA9
CROMADO SATINADO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG3B.
Cubretornillo PQFXAAW
DORADO SATINADO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG3B.
Cubretornillo PQF5AA1SN
BLANCO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG5B.
Cubretornillo PQF5AA3SN
NEGRO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG5B.
Cubretornillo PQF5AA6SN
TITANIO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG5B.
Cubretornillo PQF5AA9SN
CROMADO SATINADO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG5B.
Cubretornillo PQF5AAWSN
DORADO SATINADO
Cubretornillo simétrico de plástico con logo Salice estampado.
Para contenedor DQG5B.
Cubretornillo PQF5AA1
BLANCO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG5B.
Cubretornillo PQF5AA3
NEGRO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG5B.
Cubretornillo PQF5AA6
TITANIO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG5B.
Cubretornillo PQF5AA9
CROMADO SATINADO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG5B.
Cubretornillo PQF5AAW
DORADO SATINADO
Cubretornillo simétrico de plástico personalizable a solicitud con serigrafía.
Para contenedor DQG5B.

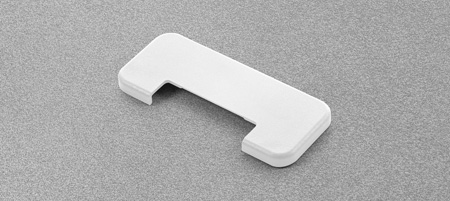

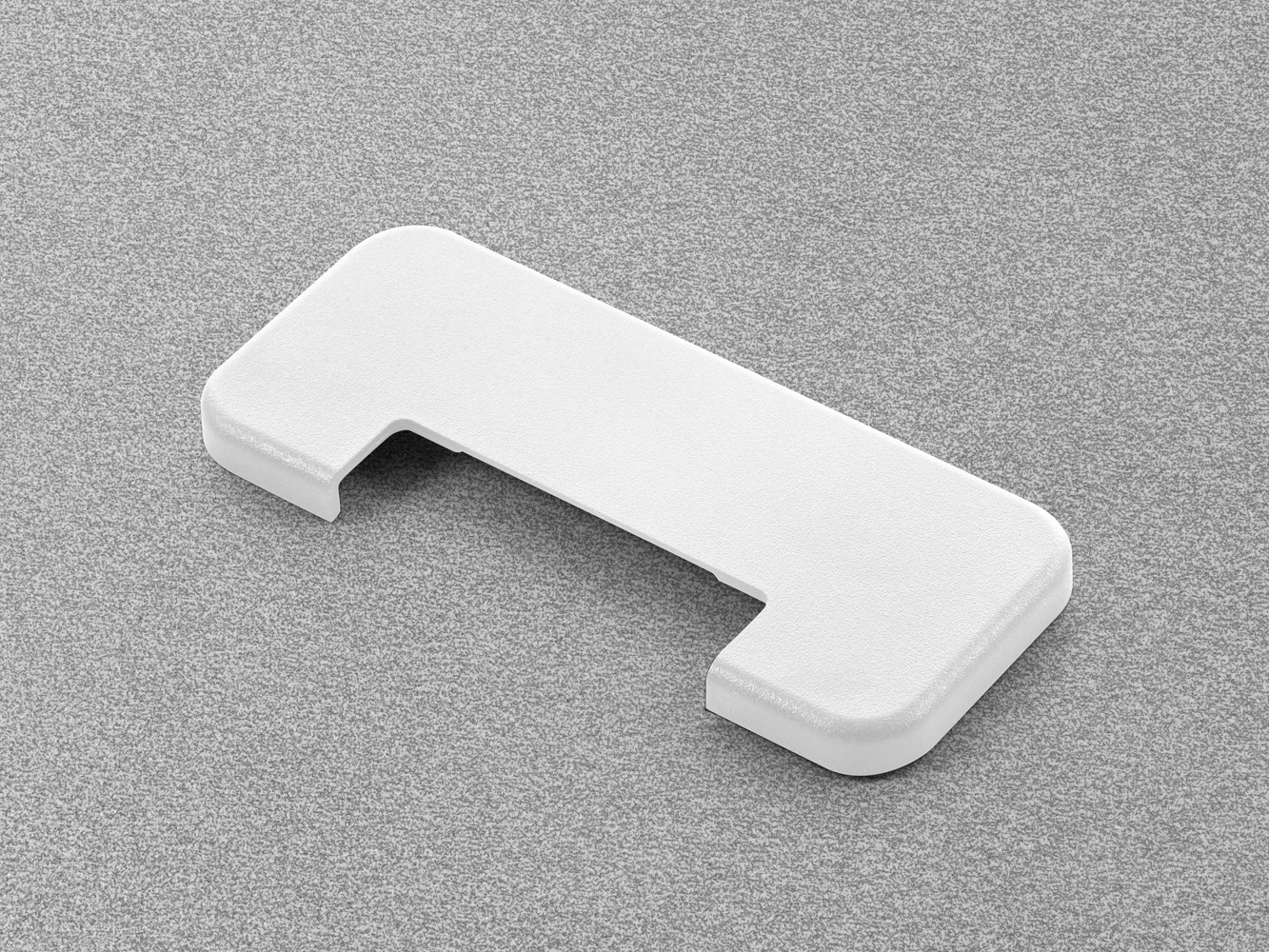

Cubrecazoleta PQSZAA1
BLANCO
Cubre-cazoleta en plástico.
Para bisagra para puertas con perfiles de aluminio.

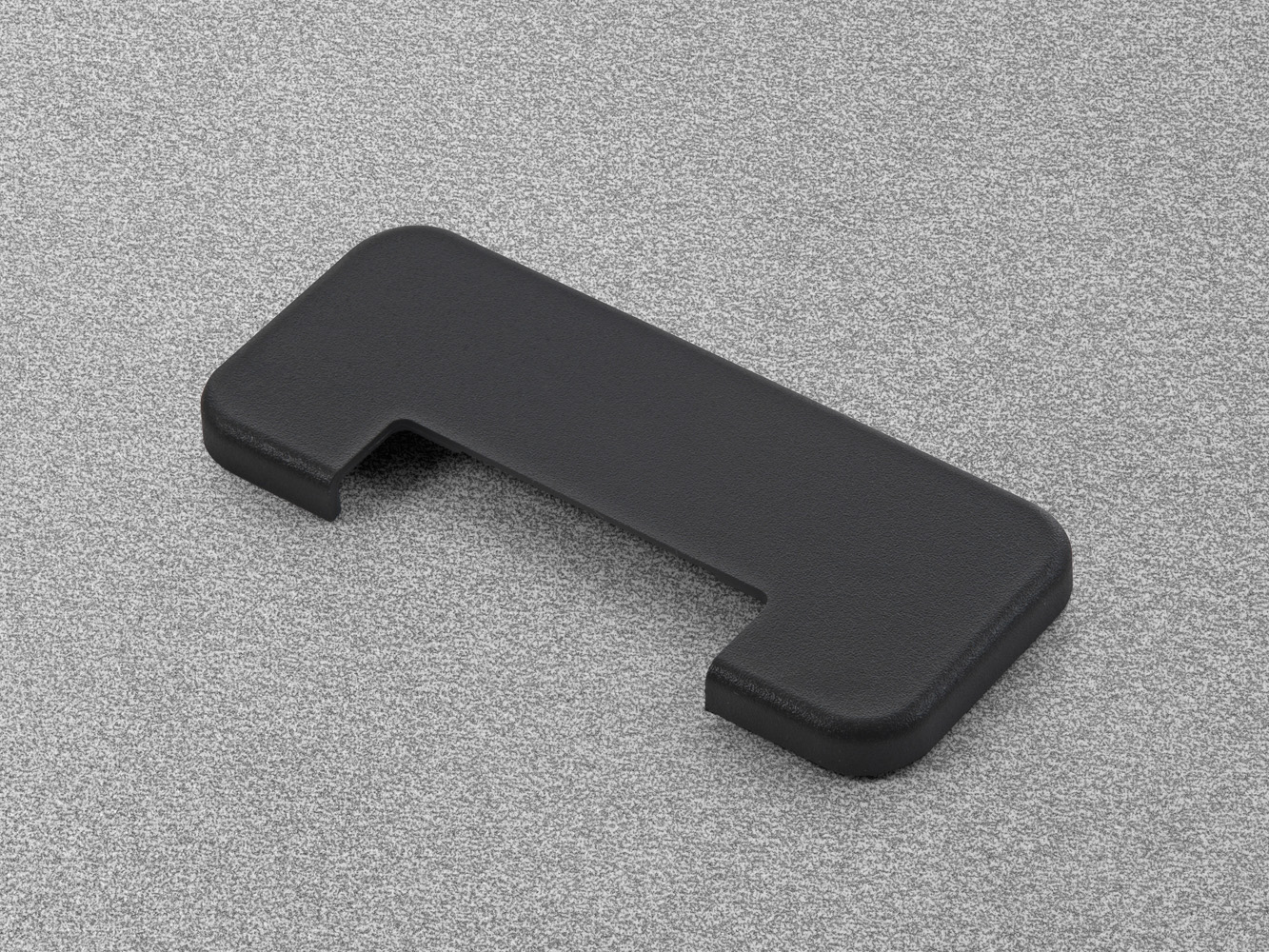

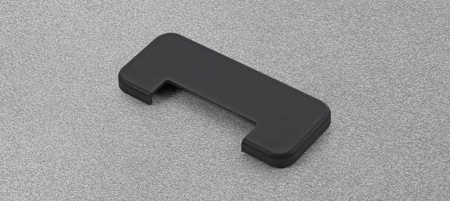

Cubrecazoleta PQSZAA3
NEGRO
Cubre-cazoleta en plástico.
Para bisagra para puertas con perfiles de aluminio.

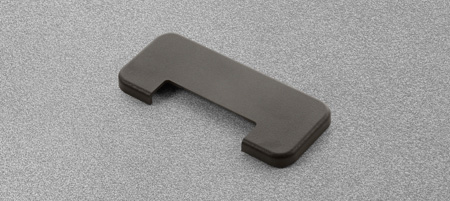

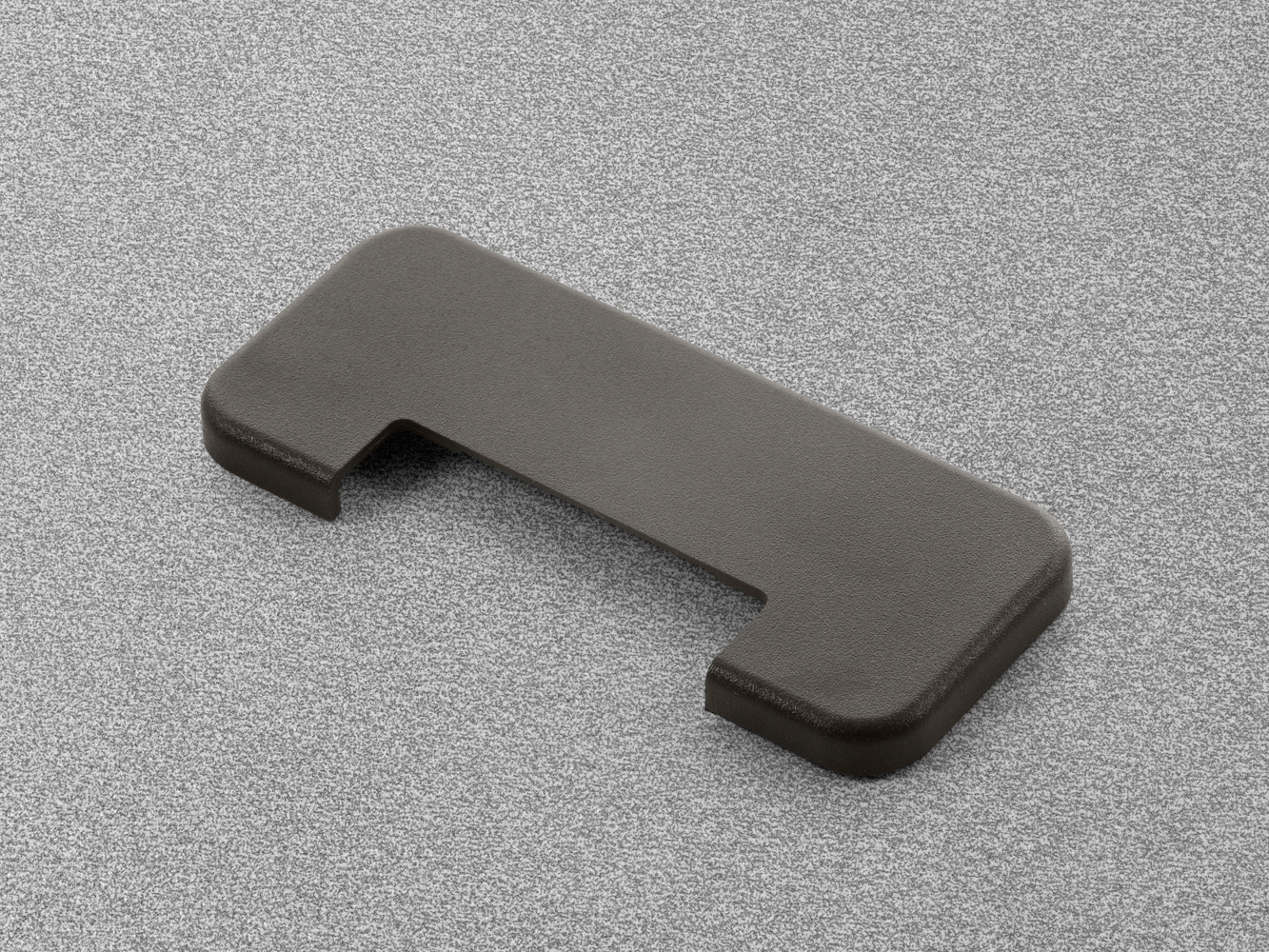

Cubrecazoleta PQSZAA6
TITANIO
Cubre-cazoleta en plástico.
Para bisagra para puertas con perfiles de aluminio.

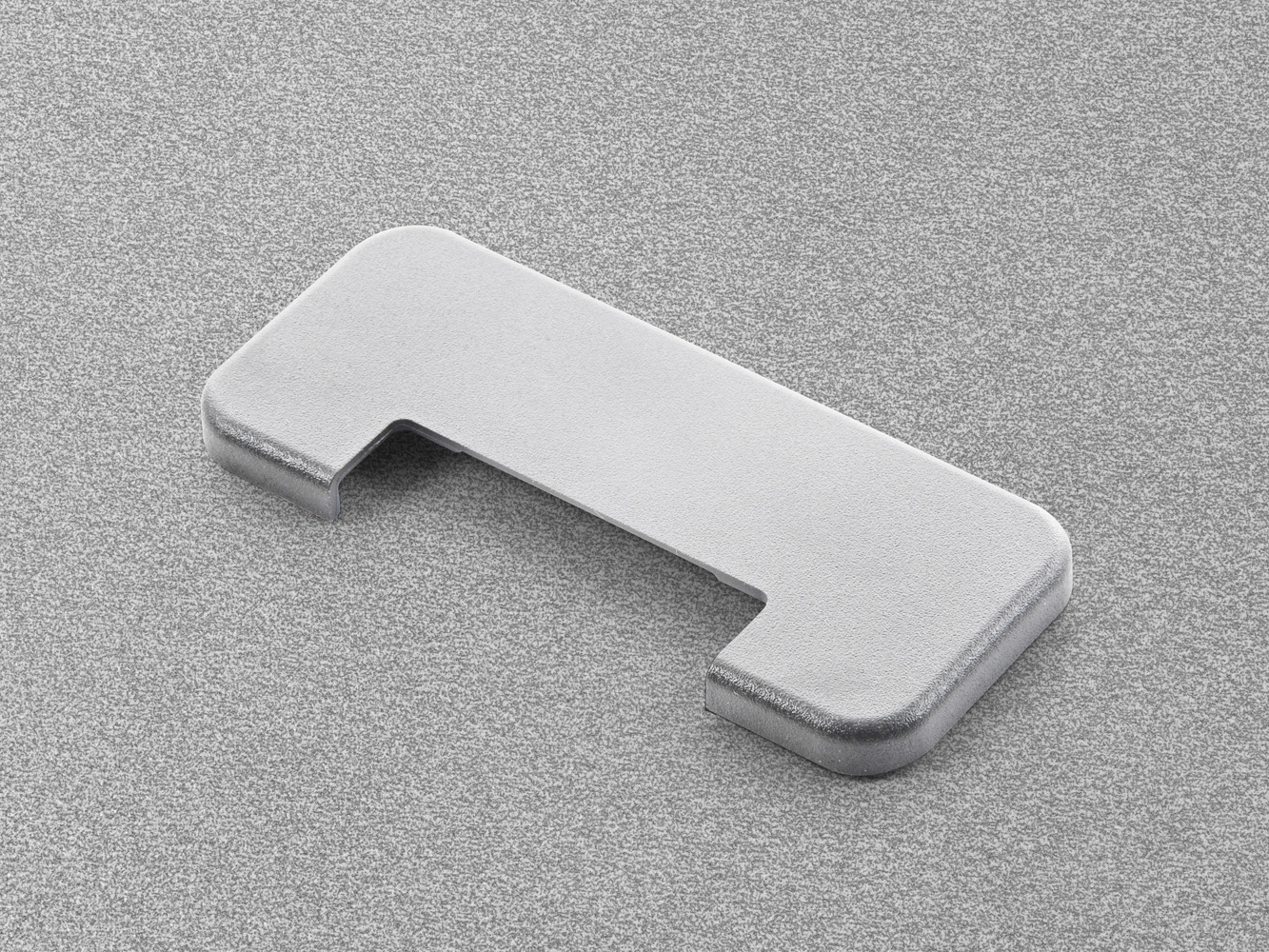

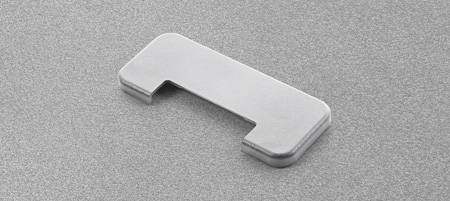

Cubrecazoleta PQSZAA9
CROMADO SATINADO
Cubre-cazoleta en plástico.
Para bisagra para puertas con perfiles de aluminio.

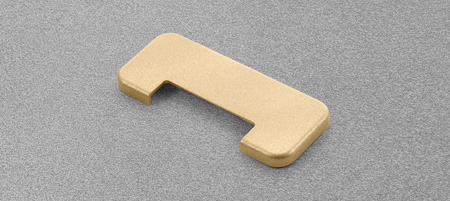

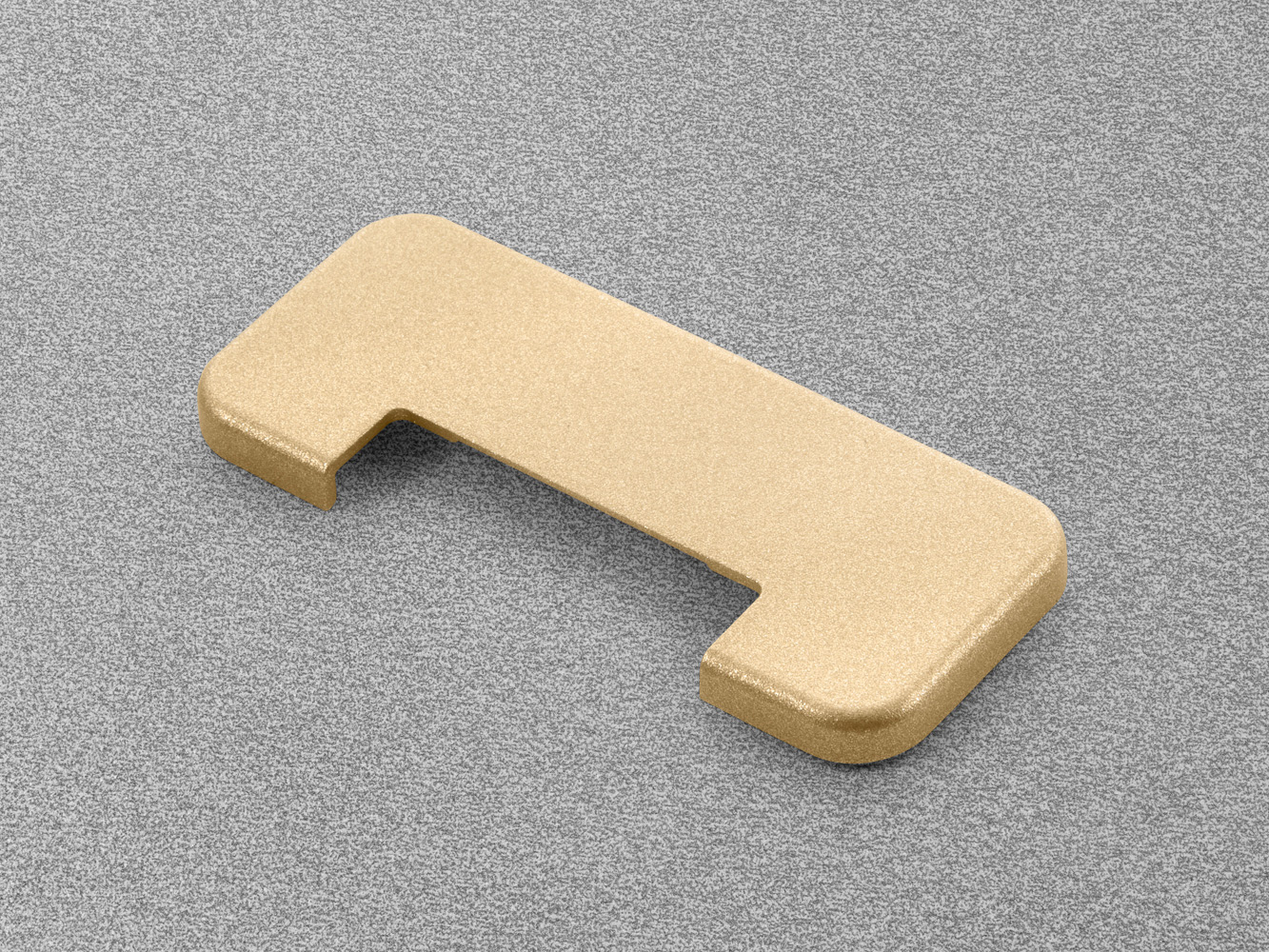

Cubrecazoleta PQSZAAW
DORADO SATINADO
Cubre-cazoleta en plástico.
Para bisagra para puertas con perfiles de aluminio.

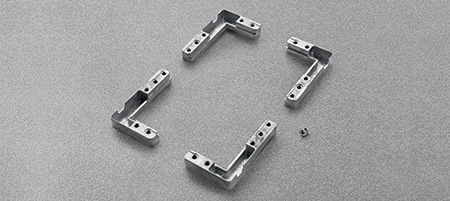

DQZ3HS5V04
Escuadras de fijación de acero para el ensamblaje del perfil de aluminio.

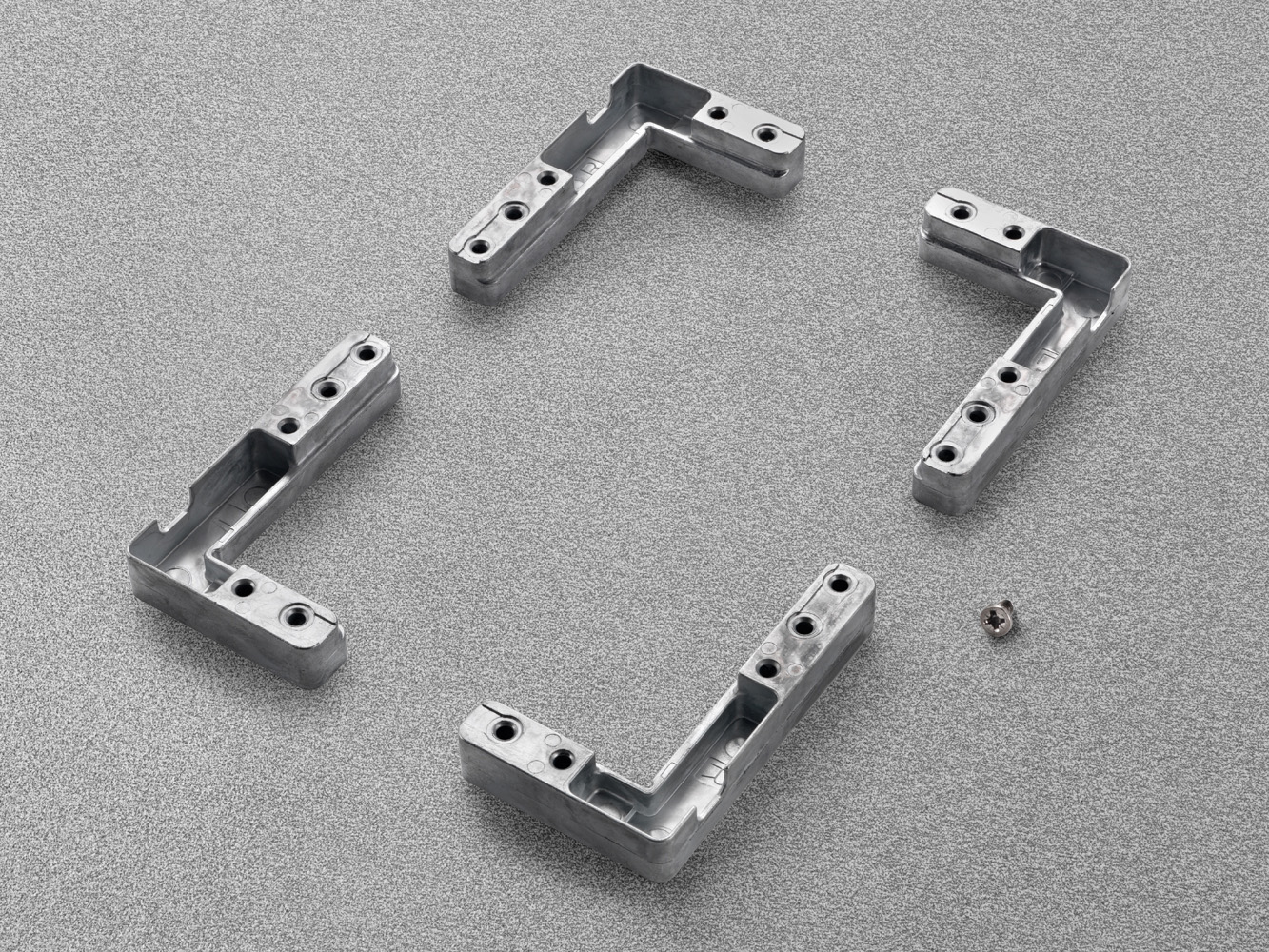

DEL6BSFV02
Escuadras de fijación de zamak para el ensamblaje del perfil de aluminio.

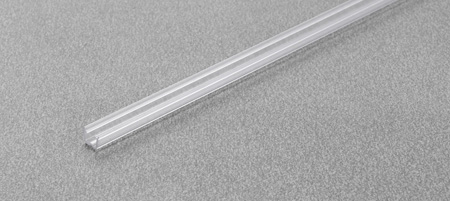

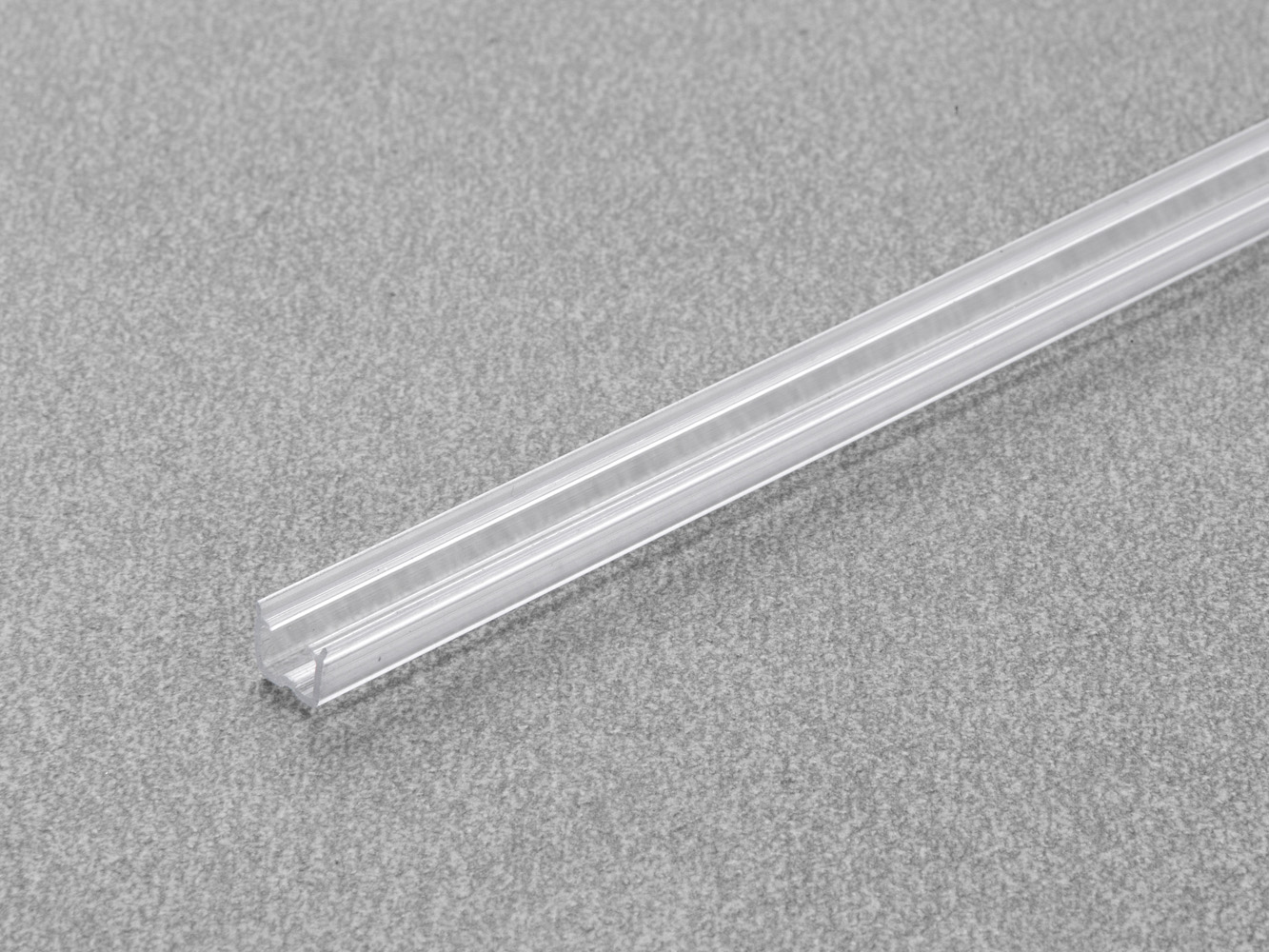

DQZ6AG3000T
Guarnición para vidrio.
Barras de 3 metros.

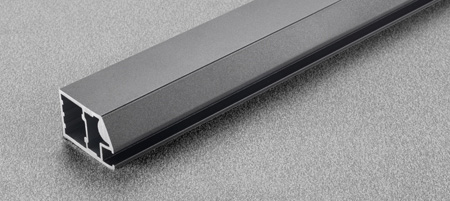

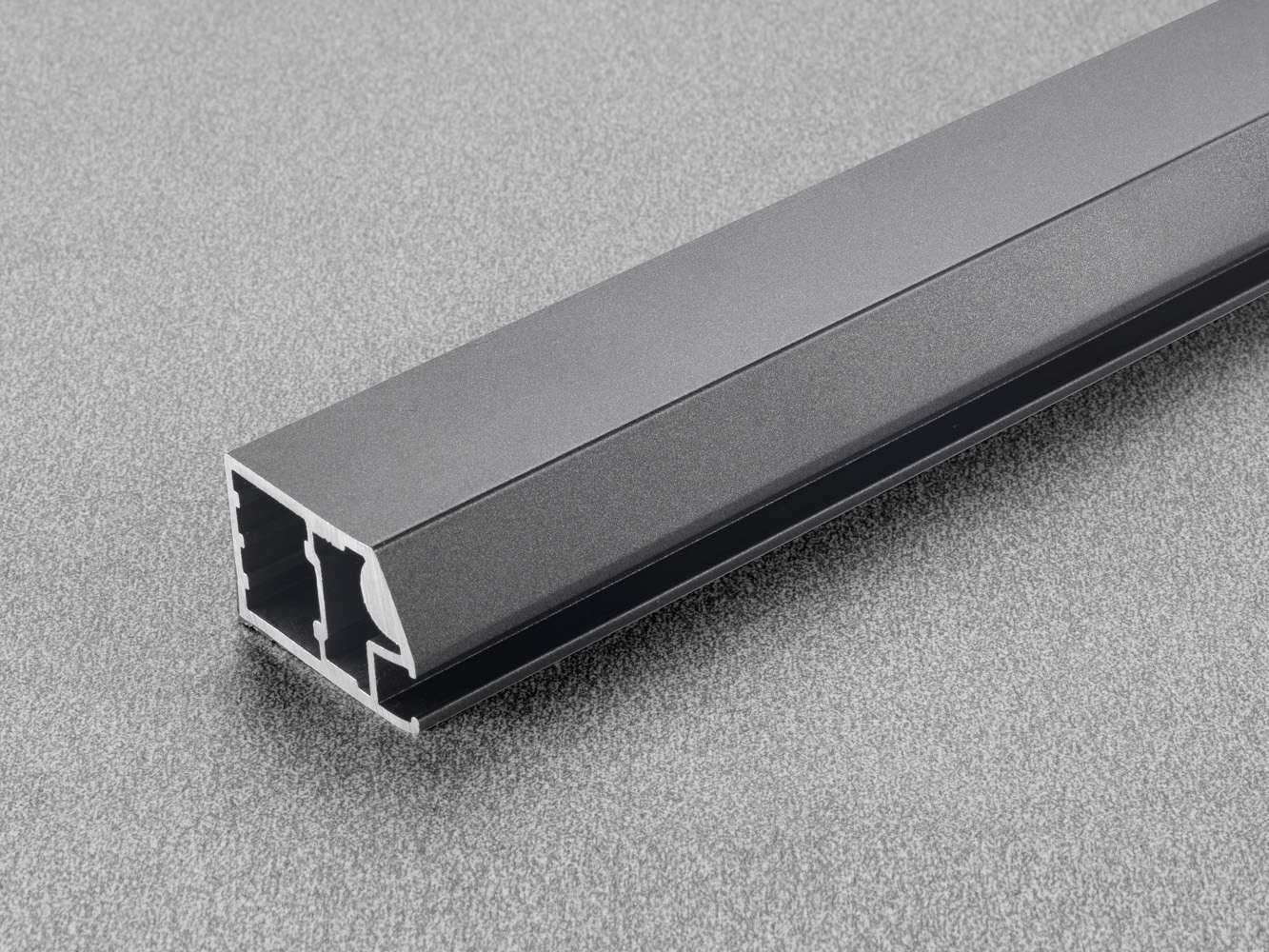

DQZ6LP300_
Perfil de aluminio para vidrio de empotrar (4 mm).
DQZ6LP300P: perfiles de aluminio anodizado (3 metros)
DQZ6LP300T: perfiles acabado titanio (3 metros)

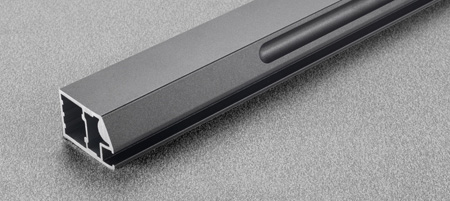

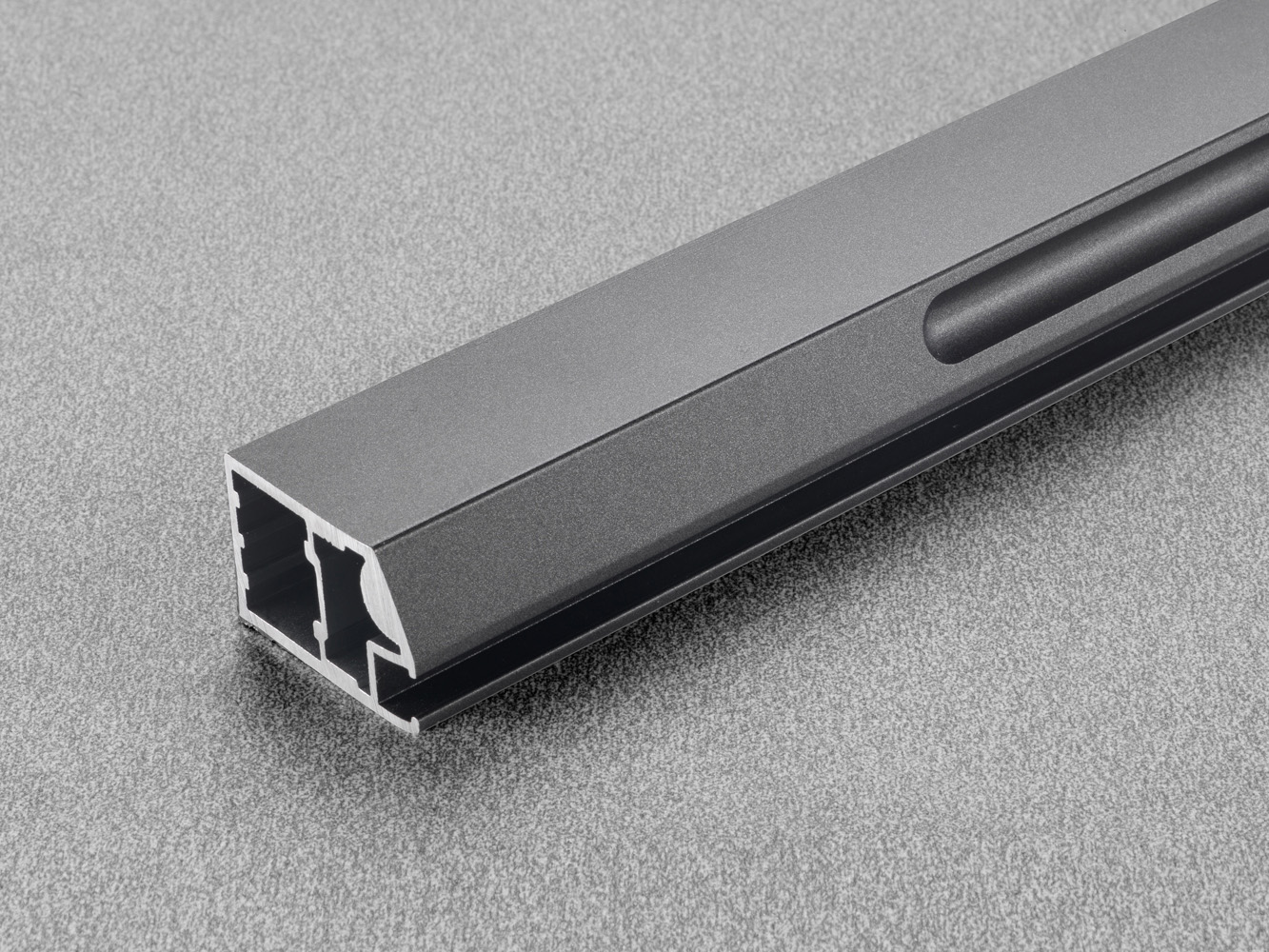

DQZ6LF300_
Perfil de aluminio para vidrio de empotrar (4 mm).
DQZ6LF300P: perfiles de aluminio anodizado con tirador (3 metros)
DQZ6LF300T: perfiles acabado titanio con tirador (3 metros)

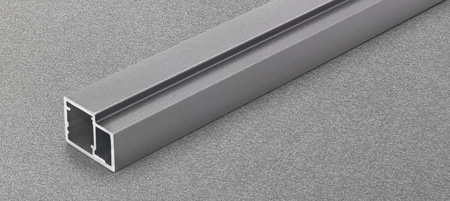

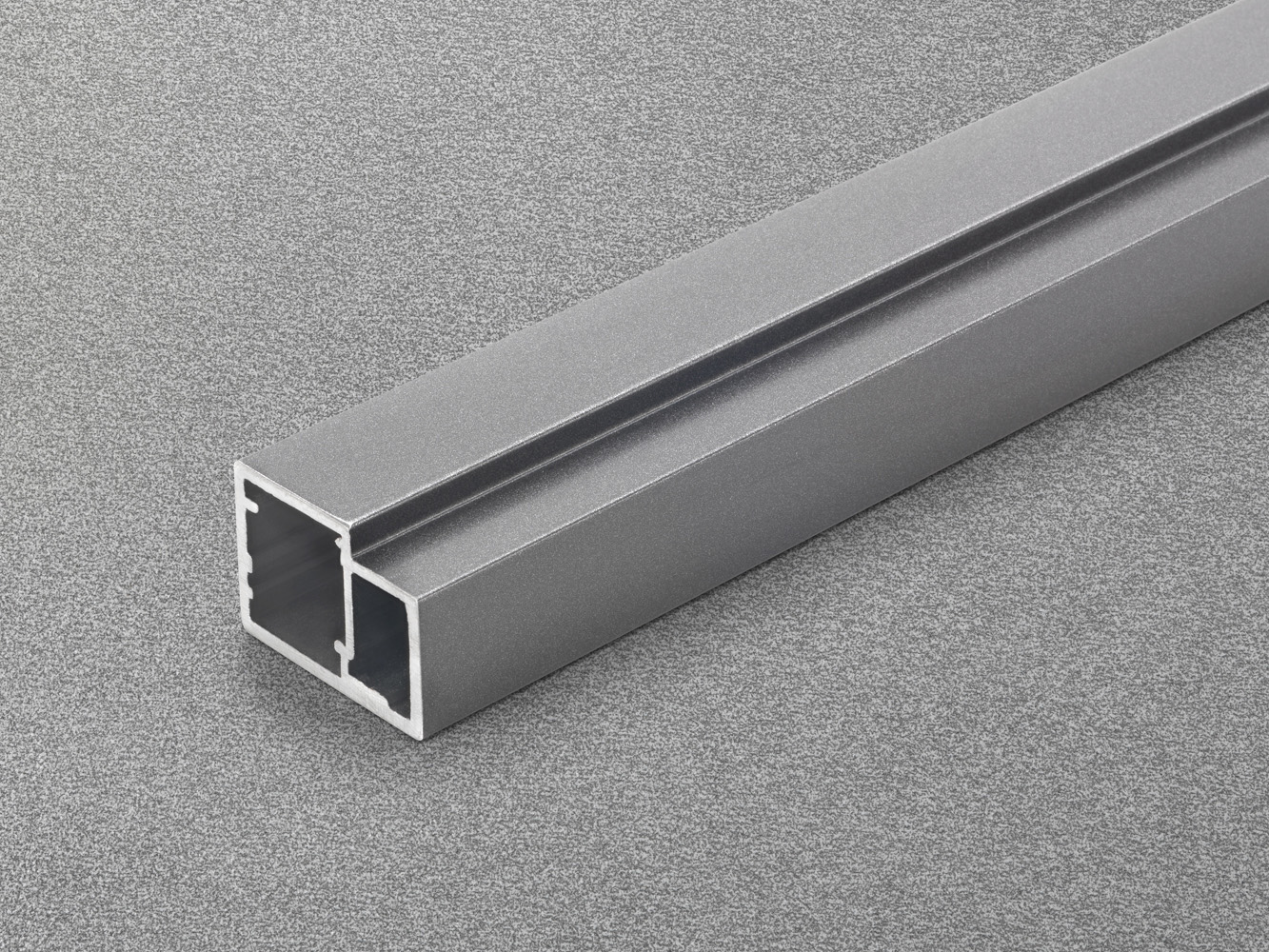

DQY9LP300_
Perfil de aluminio para vidrio encolado (4 mm).
DQY9LP300P: perfiles de aluminio anodizado (3 metros)
DQY9LP300T: perfiles acabado titanio (3 metros)
Informaciones técnicas
Documentación
-
Características técnicas - Conecta CQY3JE
PDF 386.09KB
-
Características técnicas - Conecta CQY3KE
PDF 386.05KB
-
Características técnicas - Conecta CQZ3JE
PDF 378.86KB
-
Características técnicas - Conecta CQZ3KE
PDF 372.85KB
-
Instrucciones de montaje - Contenedor DQG3B
PDF 355.06KB
-
Instrucciones de montaje - Contenedor DQG5B
PDF 375.87KB
-
Regulaciones
PDF 698.99KB
Video
Prospecto técnico
Cada producto representa una manera para vivir el diseño
Descubrir los otros productos
Descubrir los otros productos
AIR
Bisagra invisible
Insertada en la parte superior del mueble y en la puerta. Con sistema amortiguado integrado
- Insertada en el mueble y en la puerta
- Forma compacta y reducida
- Puertas de madera y con perfil de aluminio
- Abertura 105°
CONECTA
Bisagra invisible para puertas de madera
Bisagra con inserción empotrada en la puerta y en el lateral
- Insertada en el mueble y en la puerta
- Puertas de madera
- Abertura 94°
- Espesor de las puertas desde 22 hasta 30 mm
- Espesor de los laterales a partir de 16 mm
SILENTIA+
Serie 700 - Abertura 110° - Aplicación de ángulo negativo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas con peso y espesor medio (16-26 mm)
- Puertas de madera
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Serie 700 - Abertura 110° - Contracodo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas con peso y espesor medio (16-26 mm)
- Puertas de madera
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Serie 200 - Abertura 94° - Aplicación estándar
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Serie 200 - Abertura 94° - Aplicación de ángulo positivo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Serie 200 - Abertura 94° - Contracodo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Serie 300 - Abertura 94° - Bisagras con espacio reducido en profundidad
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación con tornillo con bases tradicionales Serie 300
LAPIS
Serie 700 - Abertura 110° - Con tapas de cobertura
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas con peso y espesor medio (16-26 mm)
- Puertas de madera
- Abertura 110°
- Fijación por enganche rápido solamente con bases Domi longitudinales
LAPIS
Serie 200 - Abertura 94° - Con tapas de cobertura
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido solamente con bases Domi longitudinales
SILENTIA+

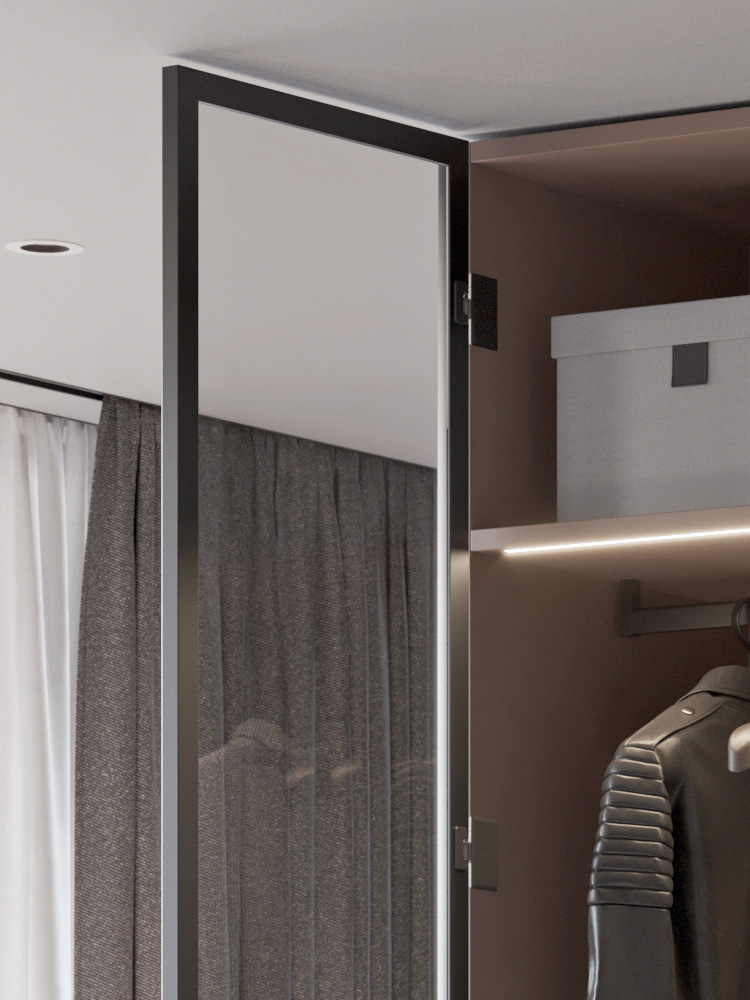

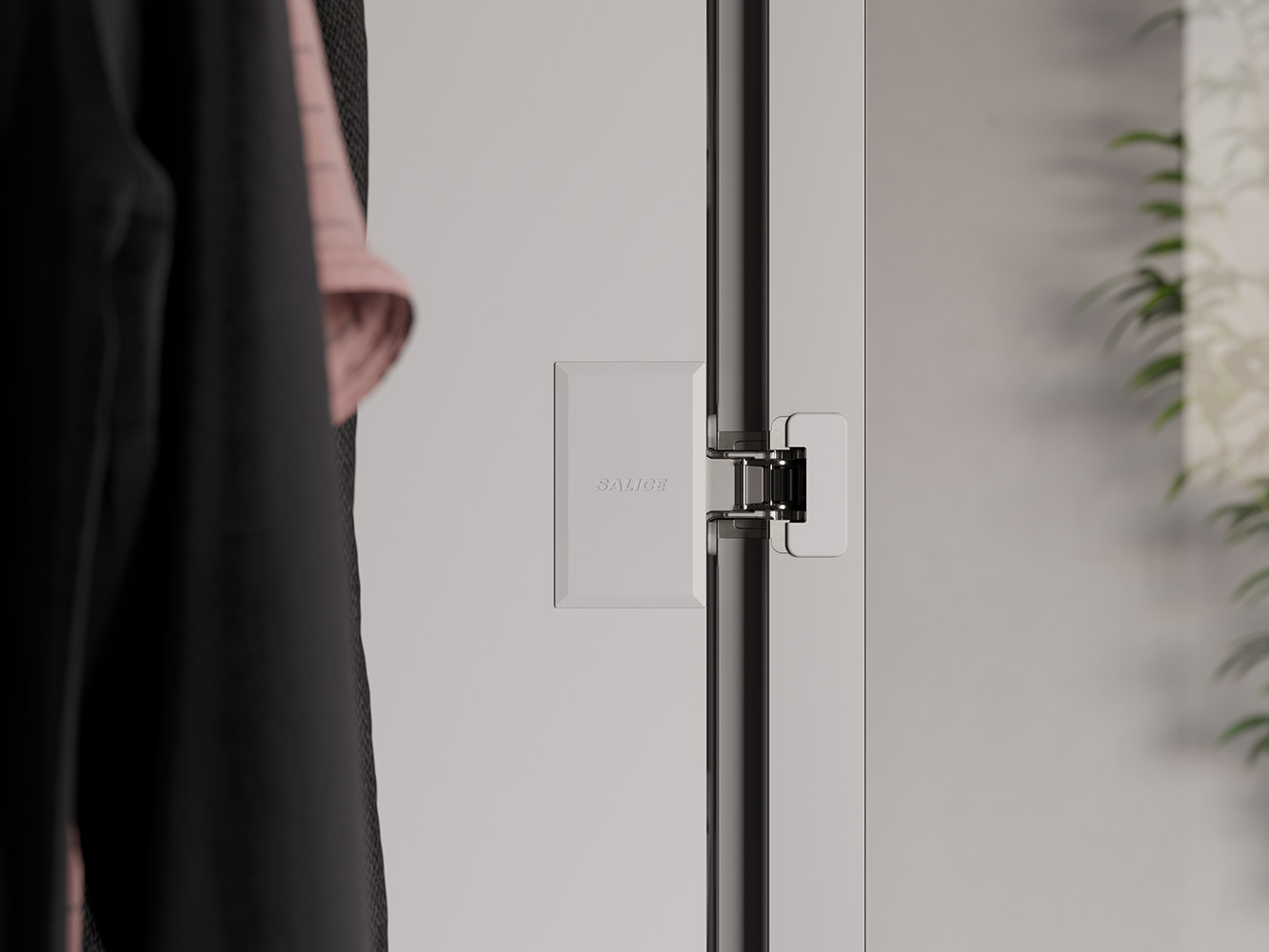

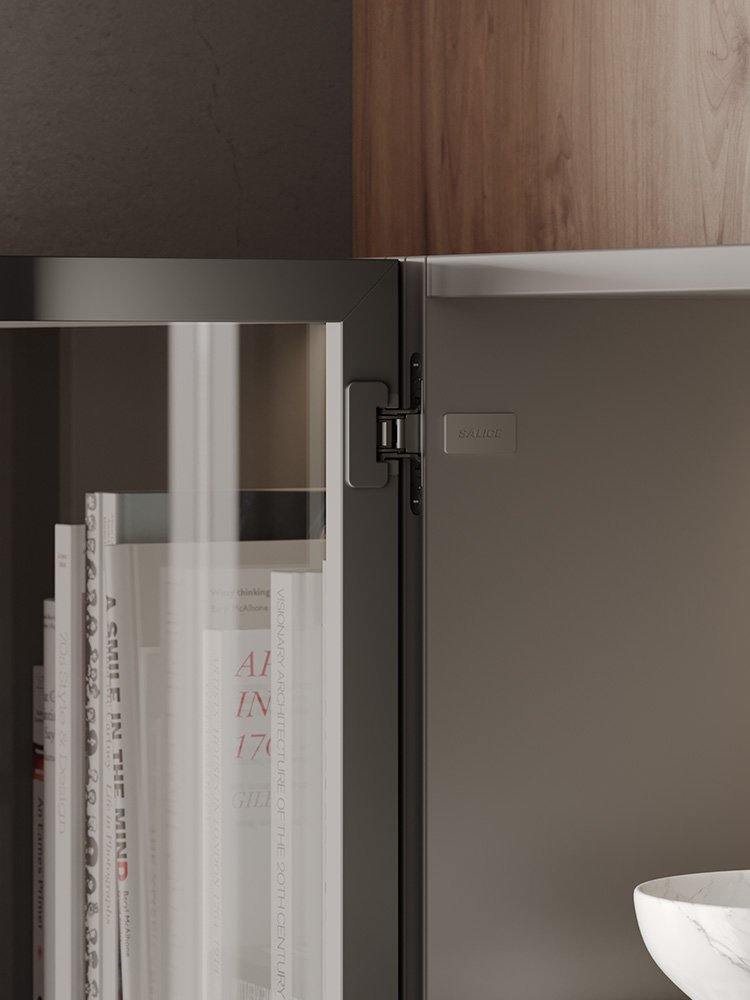

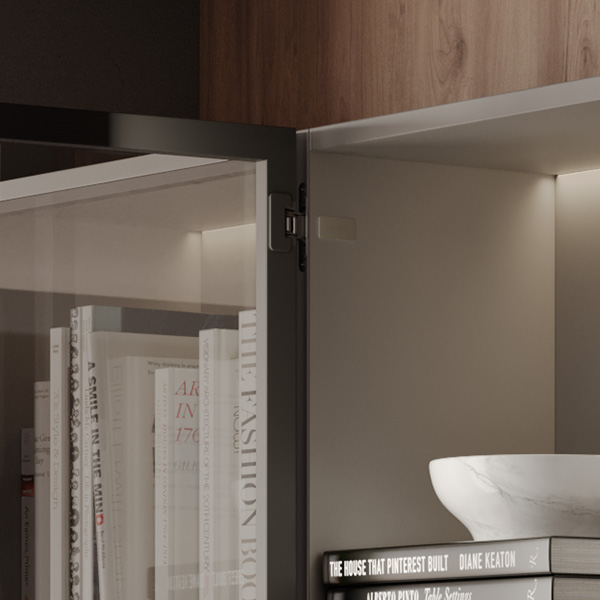

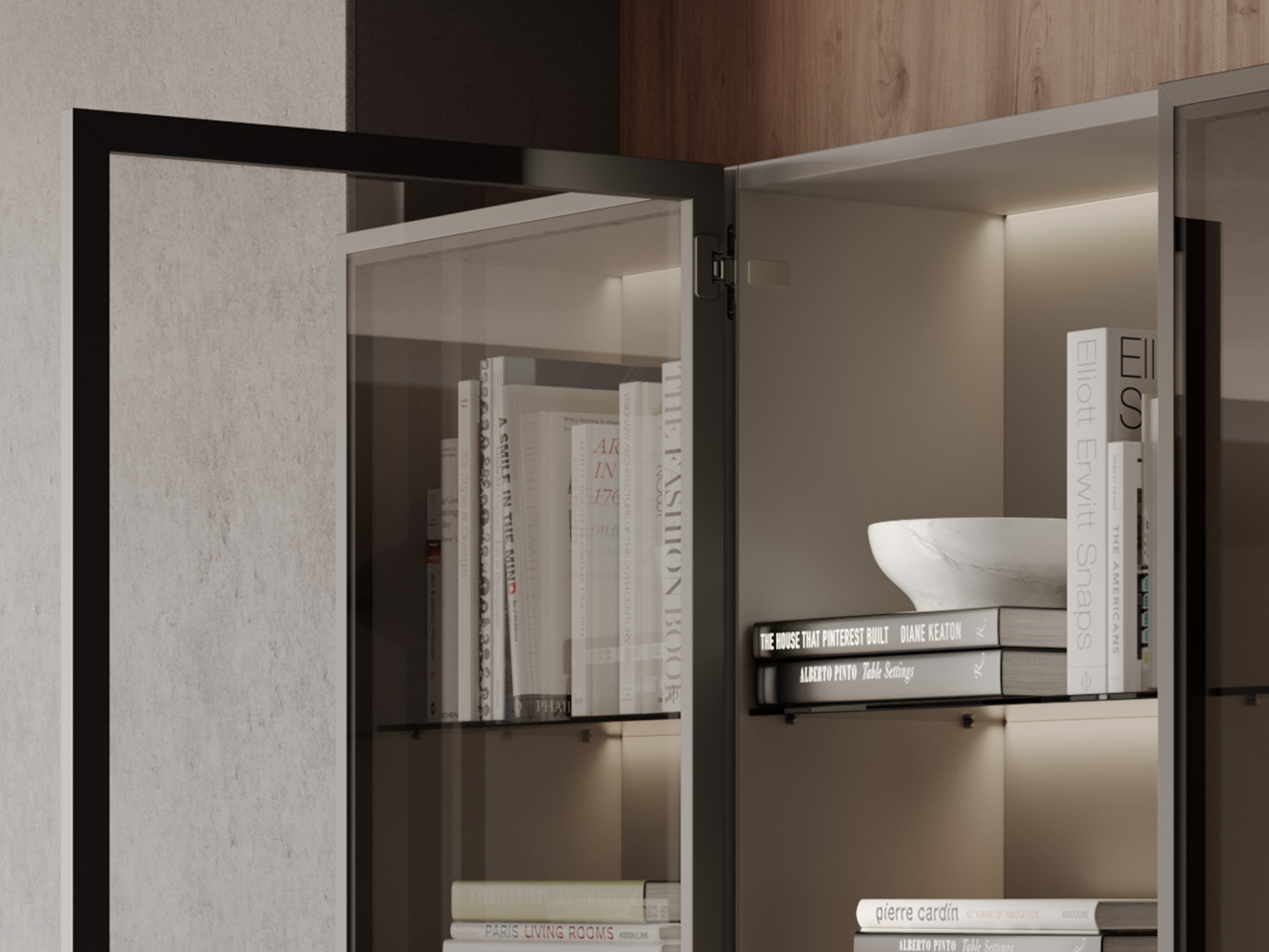

Perfiles metálicos - Abertura 105° - Aplicación estándar
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de espesor 20 mm
- Puerta con marco de aluminio
- Abertura 105°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Perfiles metálicos - Abertura 105° - Aplicación de ángulo positivo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de espesor 20 mm
- Puerta con marco de aluminio
- Abertura 105°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
SILENTIA+
Perfiles metálicos - Abertura 105° - Contracodo
Bisagras con sistema de amortiguación de dos pistones con aceite de silicona, regulable e integrado en la cazoleta
- Para puertas de espesor 20 mm
- Puerta con marco de aluminio
- Abertura 105°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
BISAGRAS UNIVERSALES
Bisagras universales - Abertura 110° - Aplicación estándar
Bisagra con deceleración integrada
- Puertas de cristal
- No requiere ningún taladro para el montaje
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
BISAGRAS UNIVERSALES
Bisagras universales - Abertura 110° - Aplicación estándar
Bisagra con deceleración integrada
- Para puertas de materiales especiales
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
BISAGRAS UNIVERSALES
Bisagras universales - Abertura 110° - Aplicación estándar / puertas molduradas o biseladas
Bisagra con deceleración integrada
- Puertas de madera
- Para puertas de peso y espesor reducidos (12-20 mm)
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
