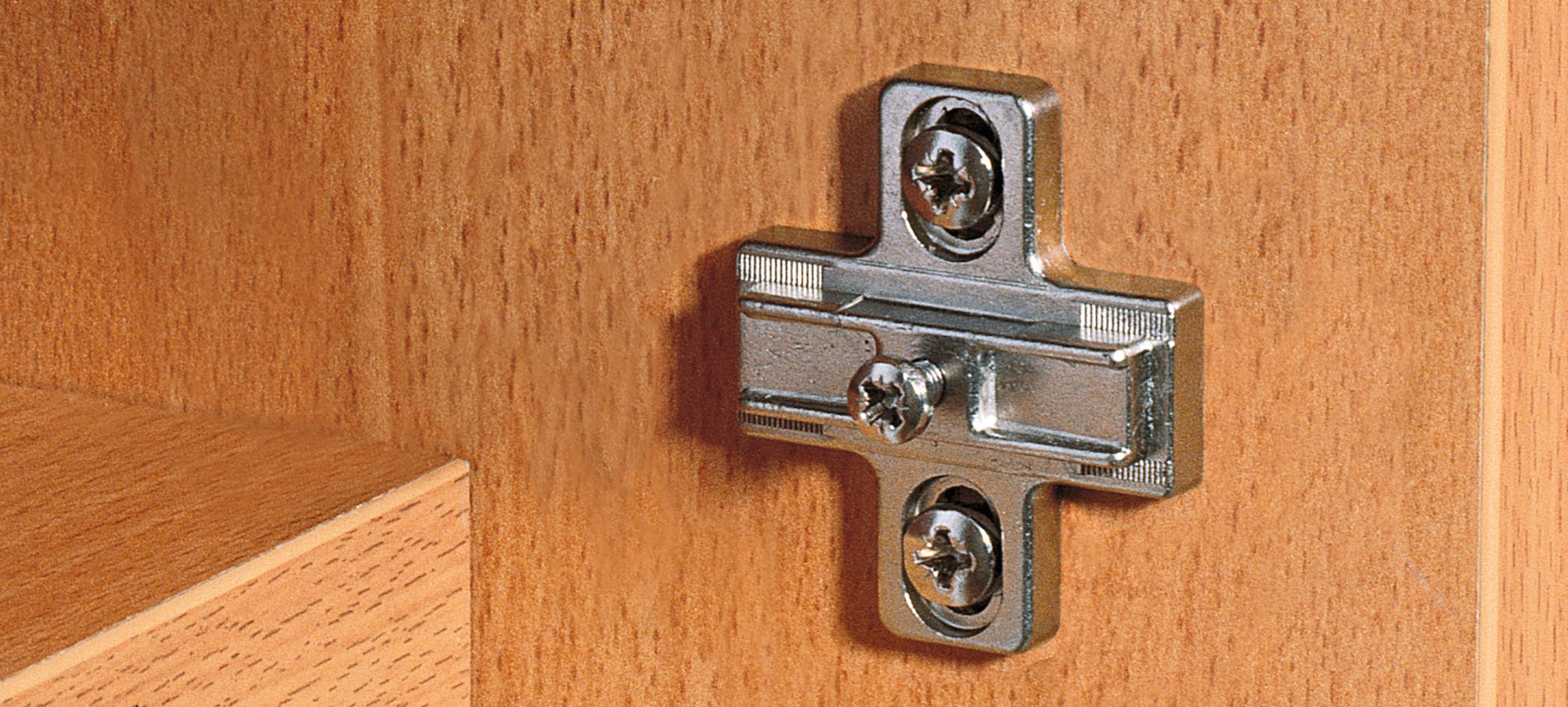

Bases serie 200 con montaje tradicional-1

Bases serie 200 con montaje tradicional

- Para bisagras Series 100, 200, 400, 600, 900, F, B, M y Silentia+.
- Bases longitudinales y en cruz.
- Regulación vertical ±2 mm mediante excéntrica.

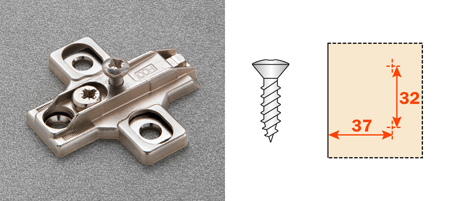

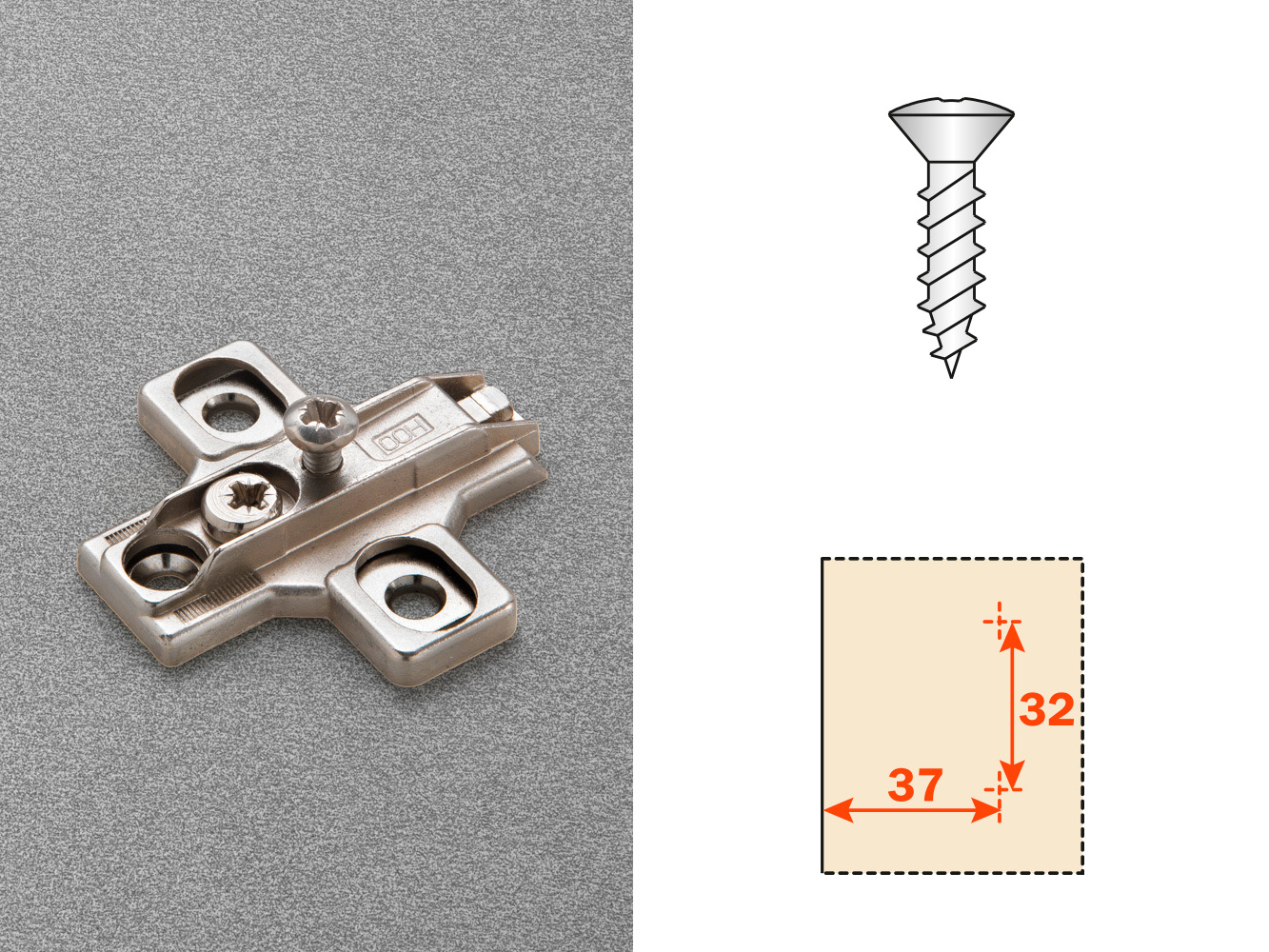

B2R3E

Bases de zamak.
Fijación: tornillo para madera.

B 3.5 DIN 7983.
H = 0 2 3 4 6 9

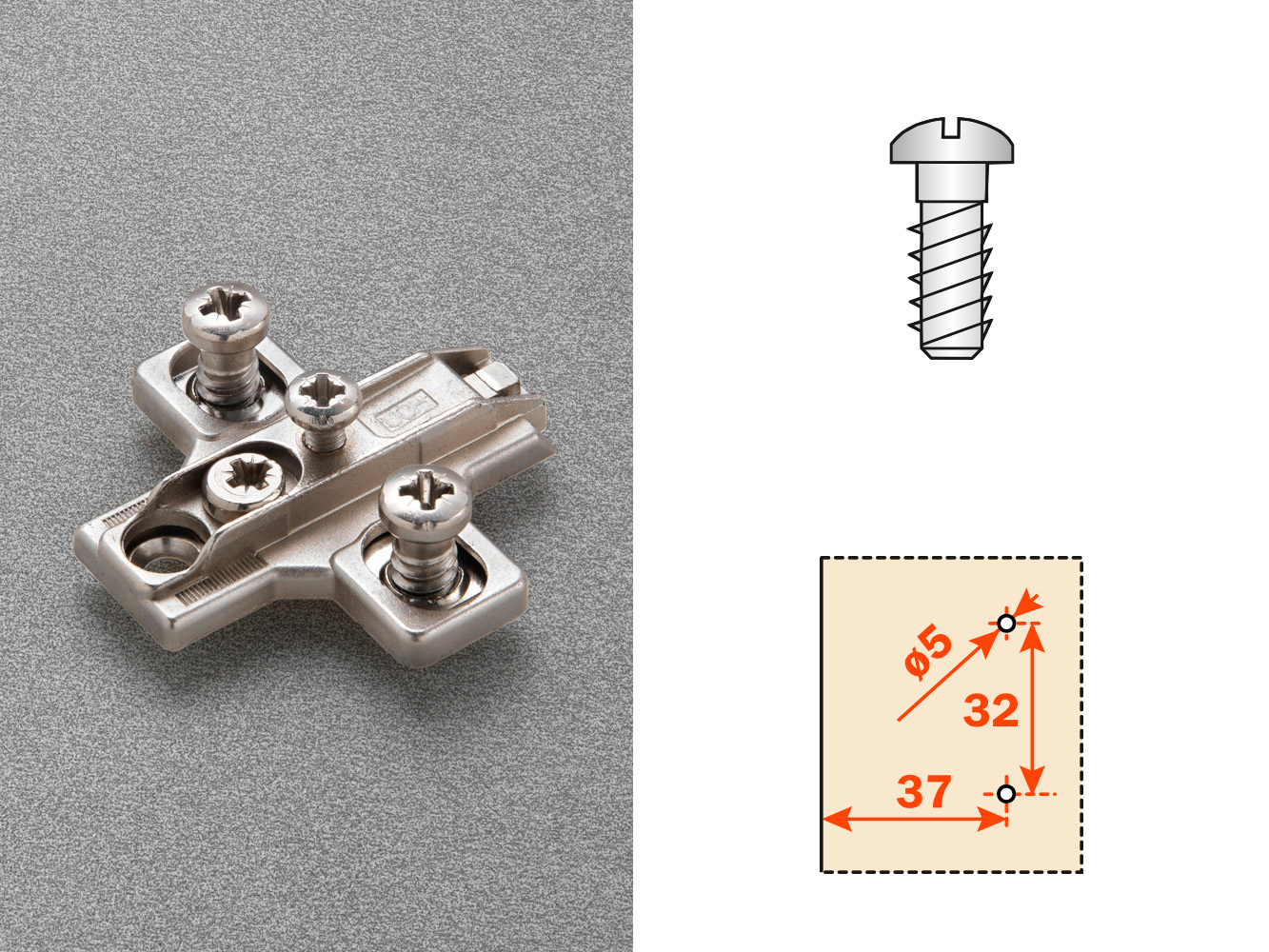

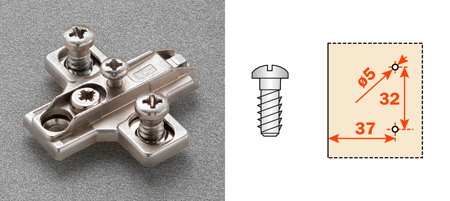

B2RGE

Bases de zamak.
Fijación: tornillo Euro.
Taladro ø5x11.

H = 0 2 3 4 6 9

- Bases simétricas en cruz. Para bisagras Series 100, 200, 400, 600, 800, 900, F, B, M y Silentia+.
- Para bisagras Serie 800 utilizar solamente bases de acero.
- Taladro 37x32 mm.
- Regulación vertical ±2 mm.

- ATENCIÓN: las bases con valor negativo se pueden utilizar solamente con codos D, G, P.

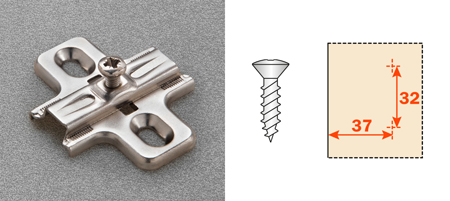

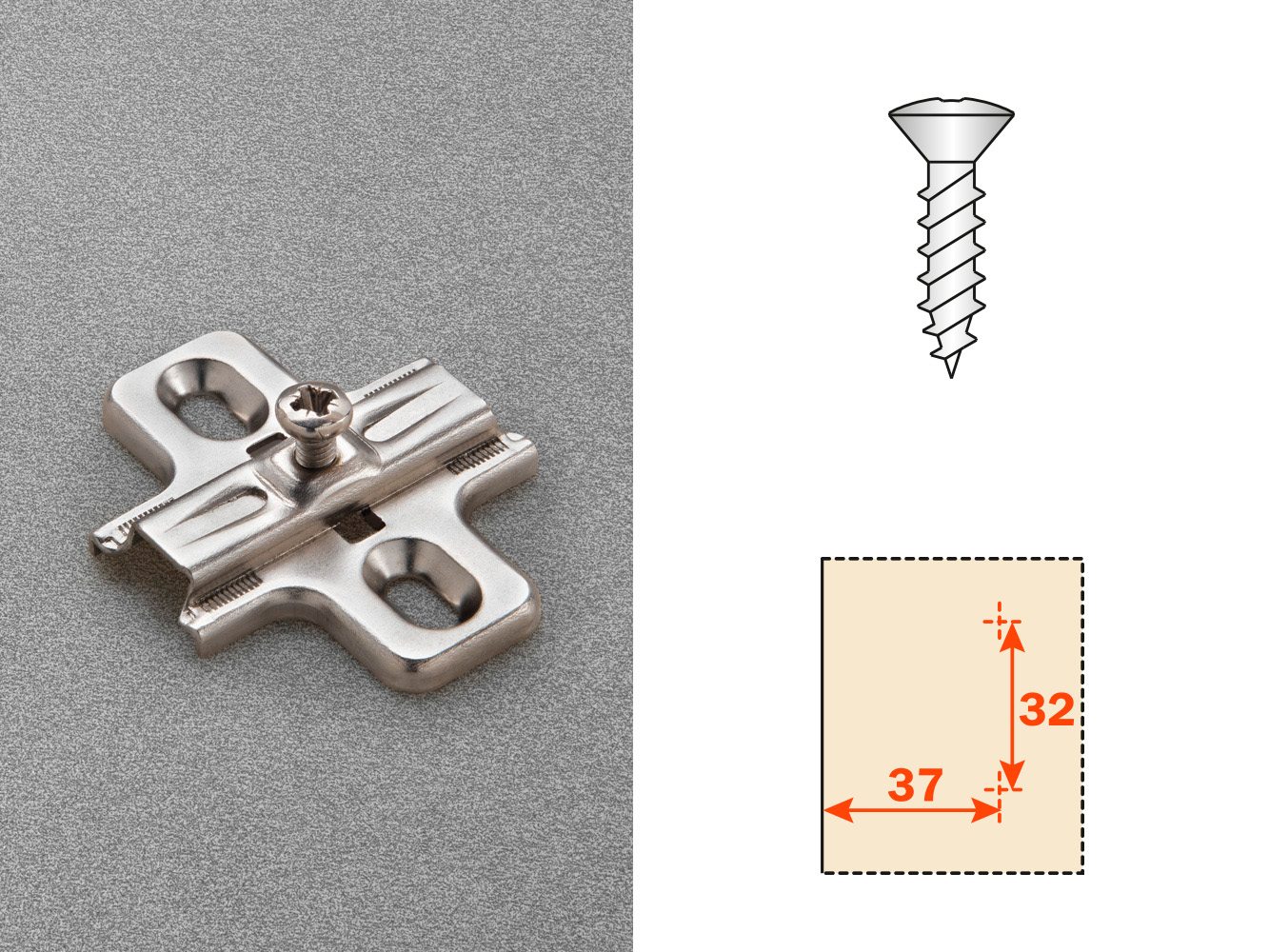

B2V3H

Bases de acero.
Fijación: tornillo para madera.

B 3.5 DIN 7983.
H = -2 0 2 3 4 6 9

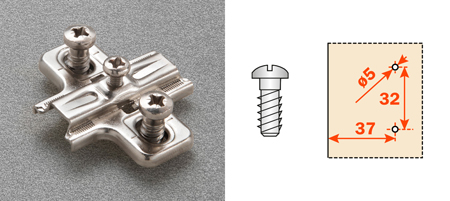

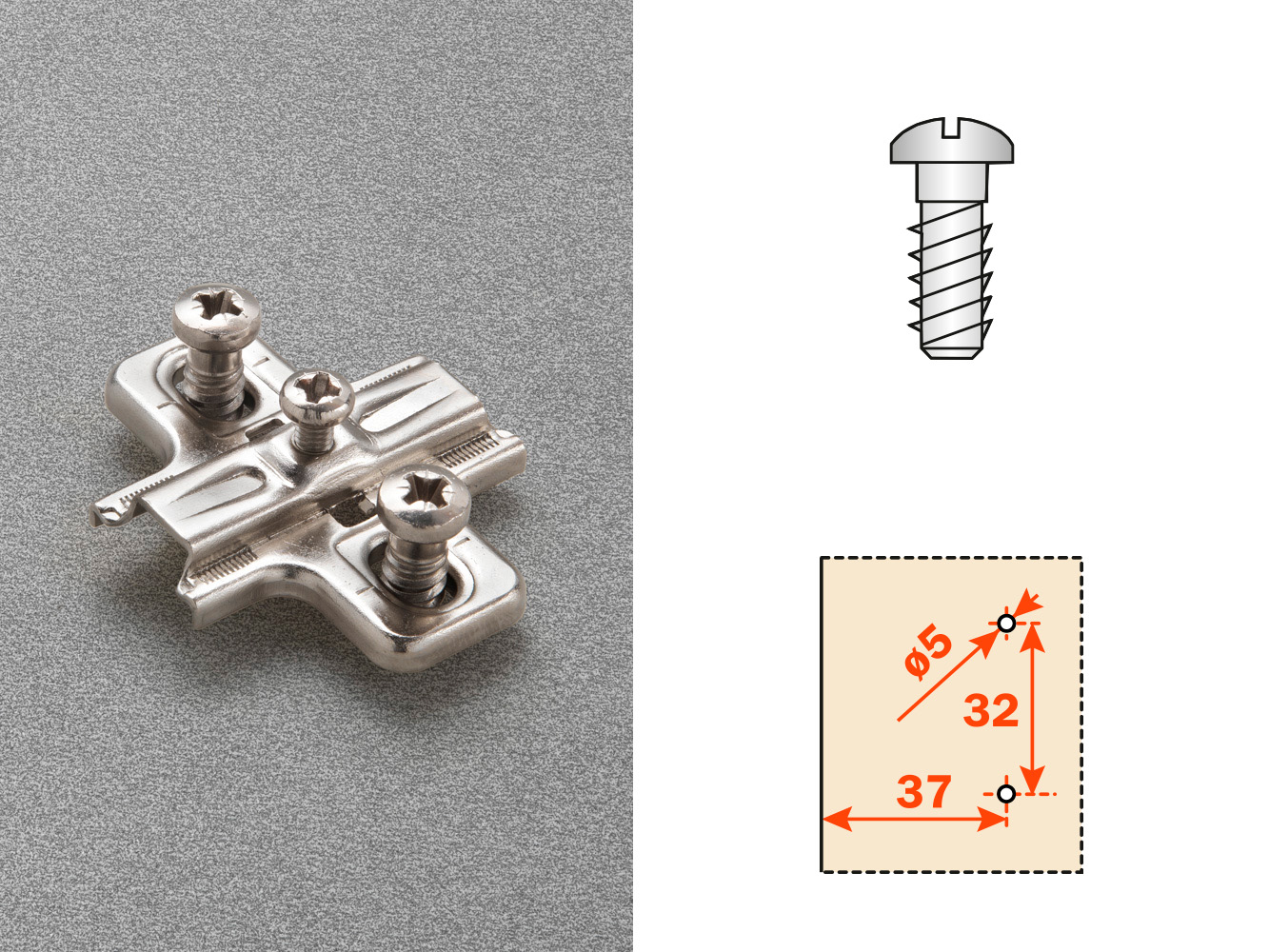

B2VGH

Bases de acero.
Fijación: tornillo Euro.
Taladro ø5x11 mm.

H = -2 0 2 3 4 6 9

- Bases de zamak inclinadas y inclinables, para montajes especiales.
- Para bisagras Series 100, 200, 400, 600, 900, F, B y Silentia+.
- Las bases a regulación vertical, oportunamente combinadas a los diversos codos de las bisagras, ofrecen innumerables soluciones de montajes angulares de las puertas.

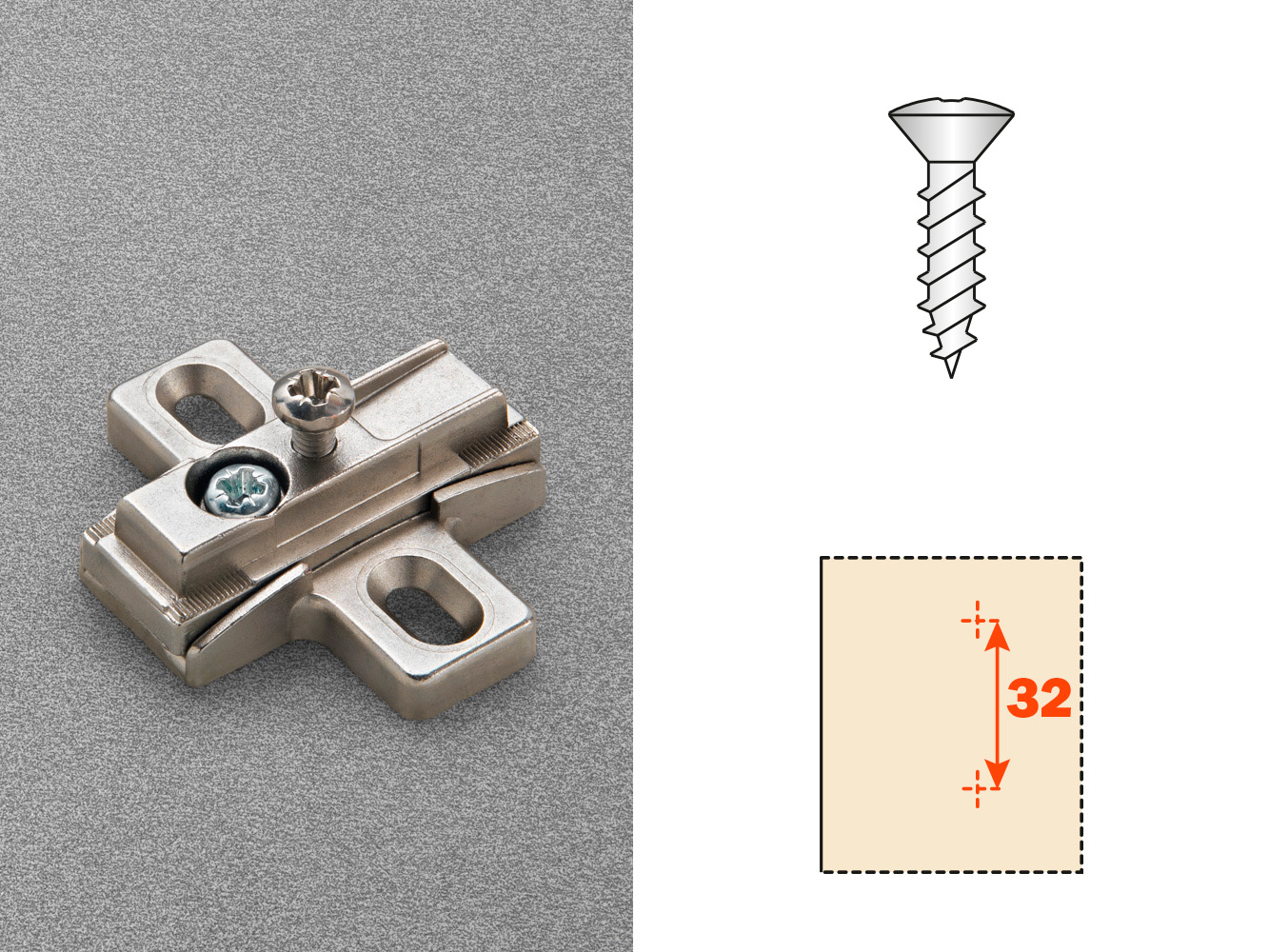

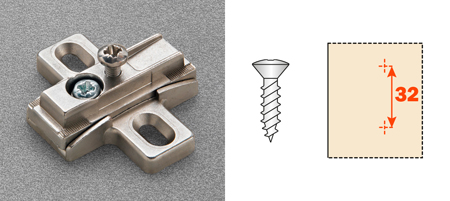

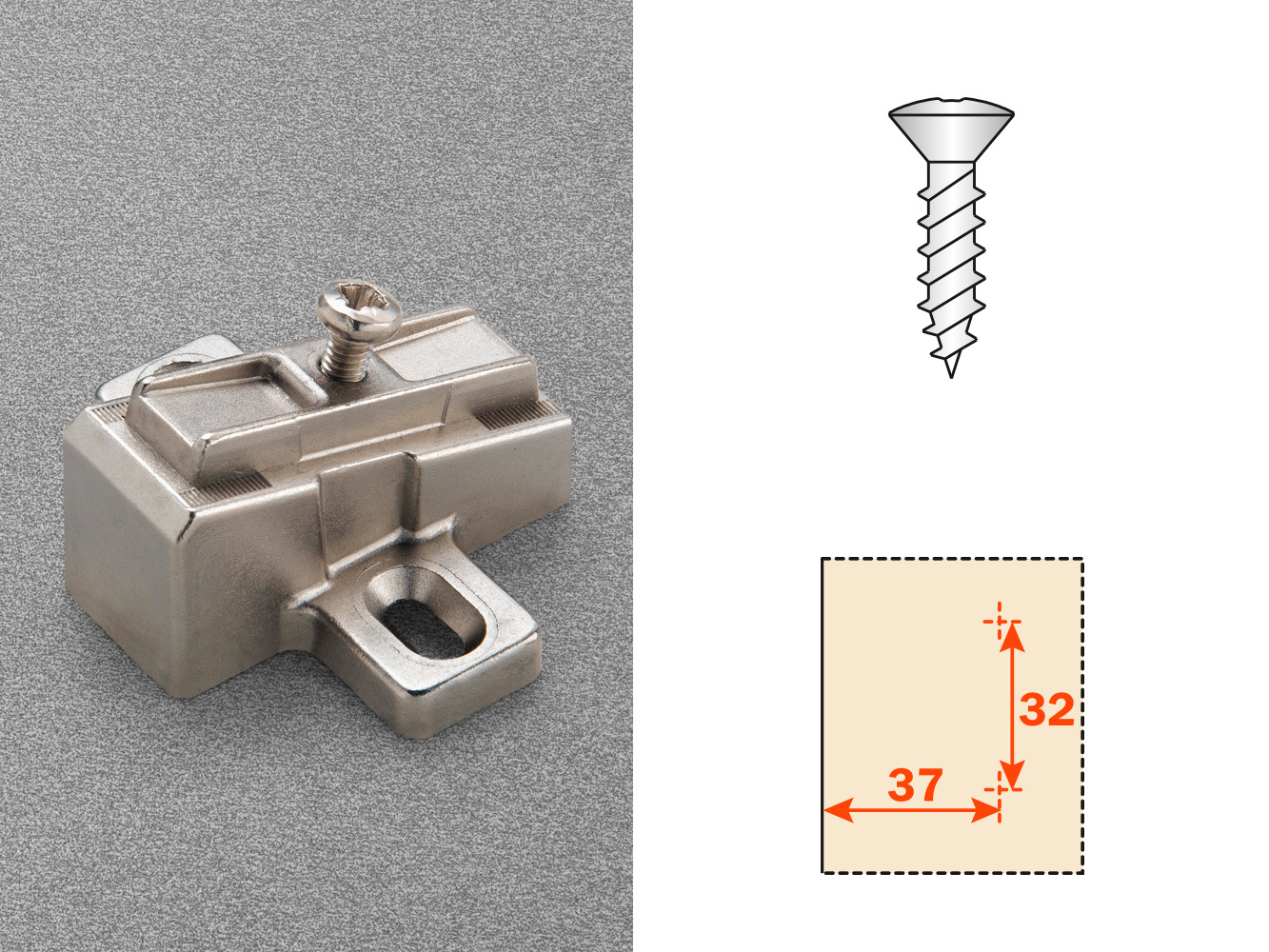

B2V3BW9R

Bases de zamak inclinables desde -7,5° hasta +7,5° y posiciones intermedias, para montajes especiales.
Fijación: tornillo para madera.

B 3.5 DIN 7983.

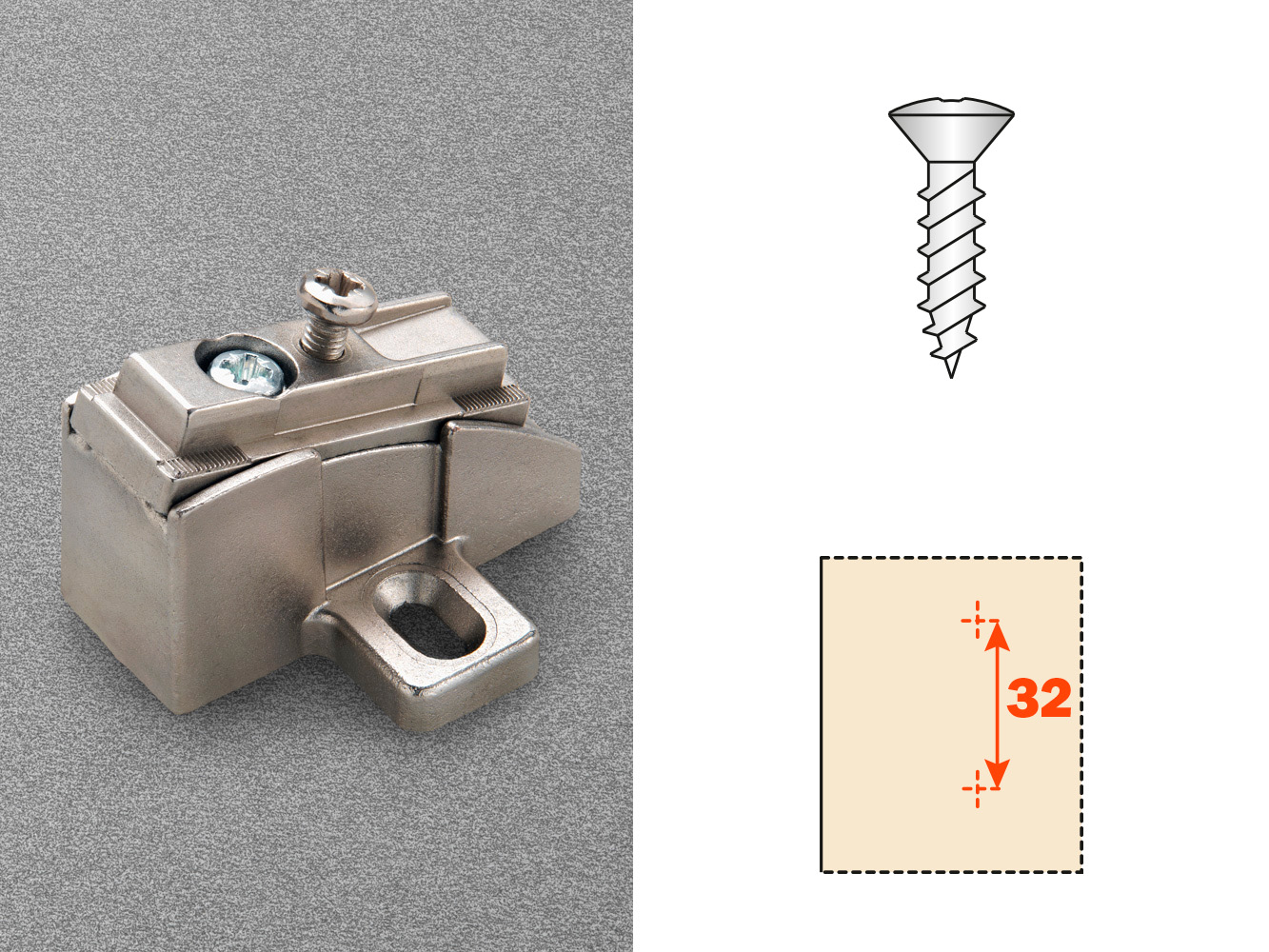

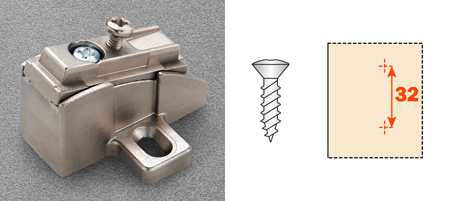

B2V3BW9S

Bases de zamak inclinables desde +10° hasta +30° y posiciones intermedias, para montajes especiales.
Fijación: tornillo para madera.

B 3.5 DIN 7983.

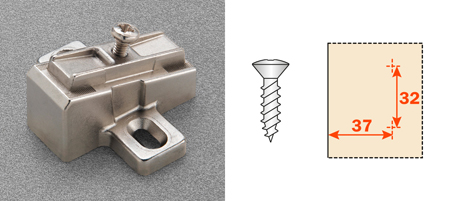

B2V3BW9

Bases de zamak inclinadas 15°, para montajes especiales.
Fijación: tornillo para madera.

B 3.5 DIN 7983.

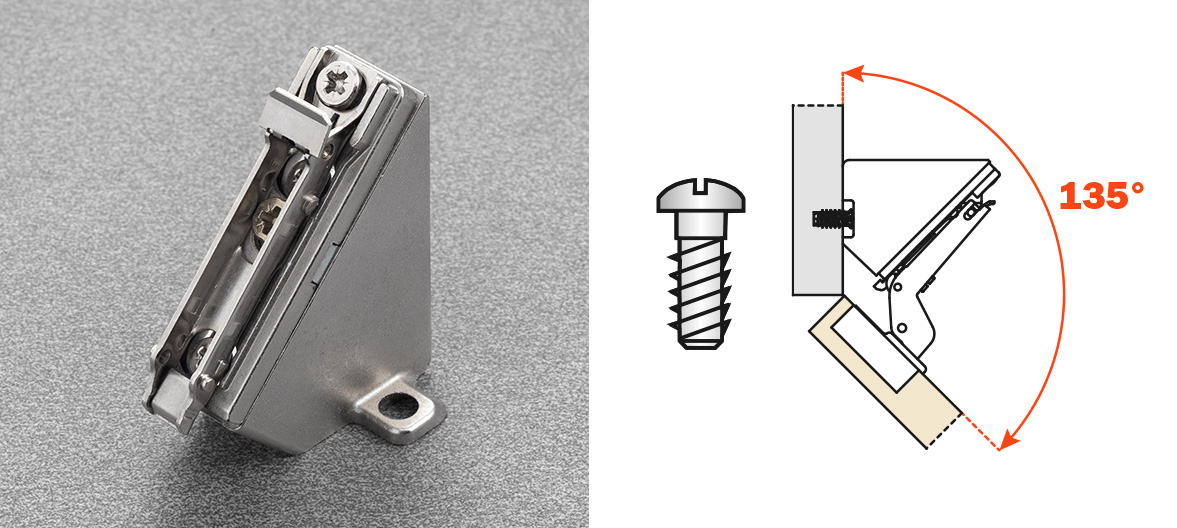

BARGRW9M

Bases de zamak inclinadas 135°, para montajes especiales.
Fijación: tornillo Euro.
Taladro ø5x11.

Adaptadores inclinados de zamac combinables con todas la bases.

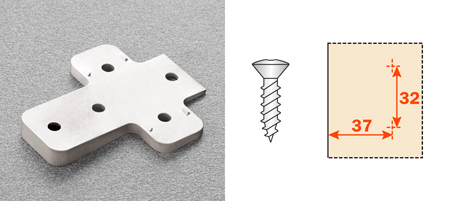

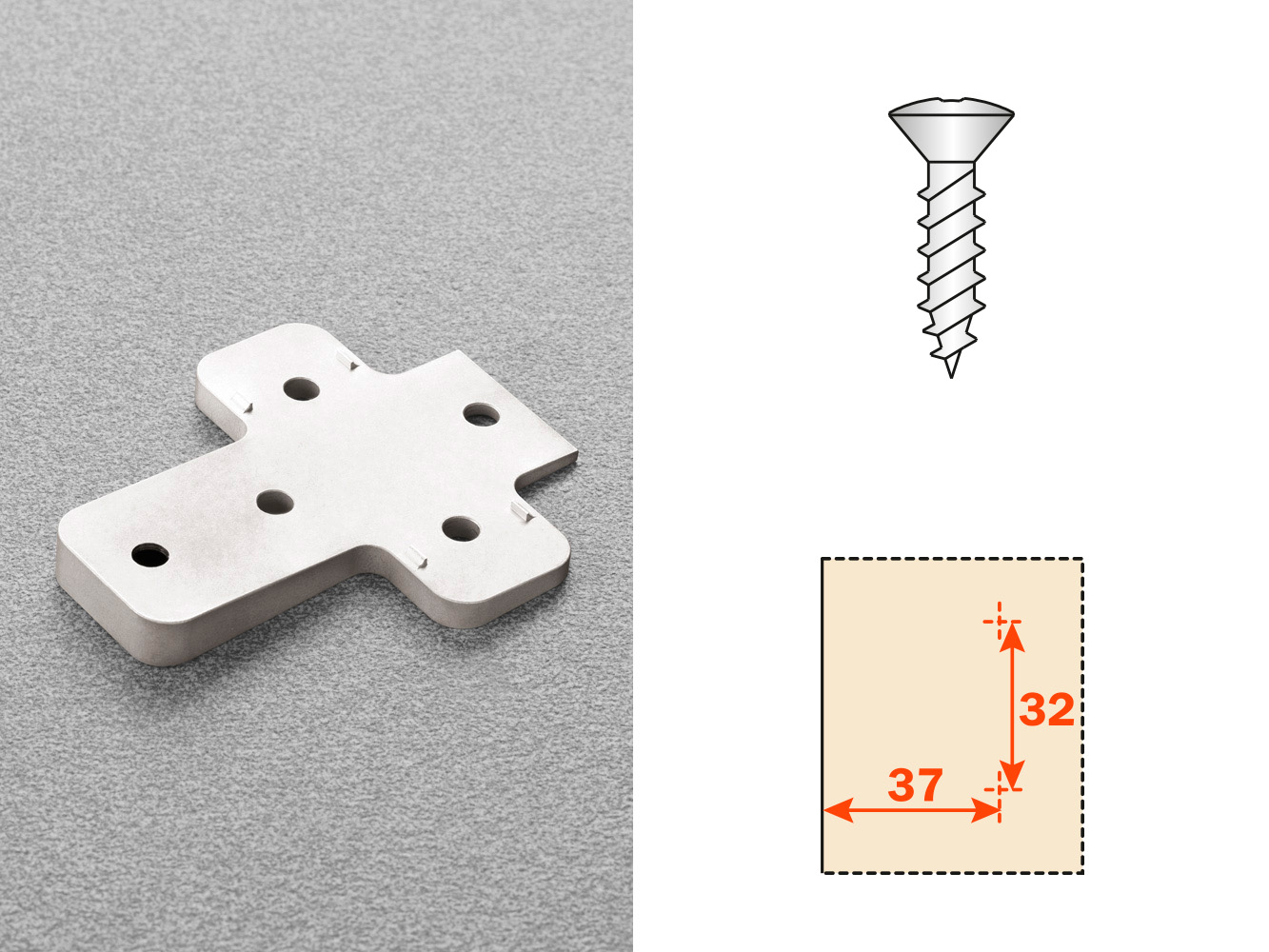

SAV354X9R

Adaptadores de zamac +5°.
Fijación: tornillo para madera.

B 3.5 DIN 7983.

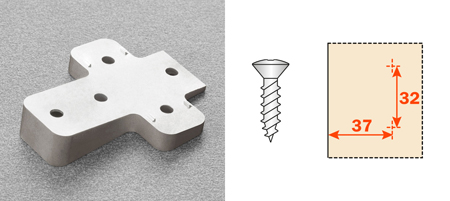

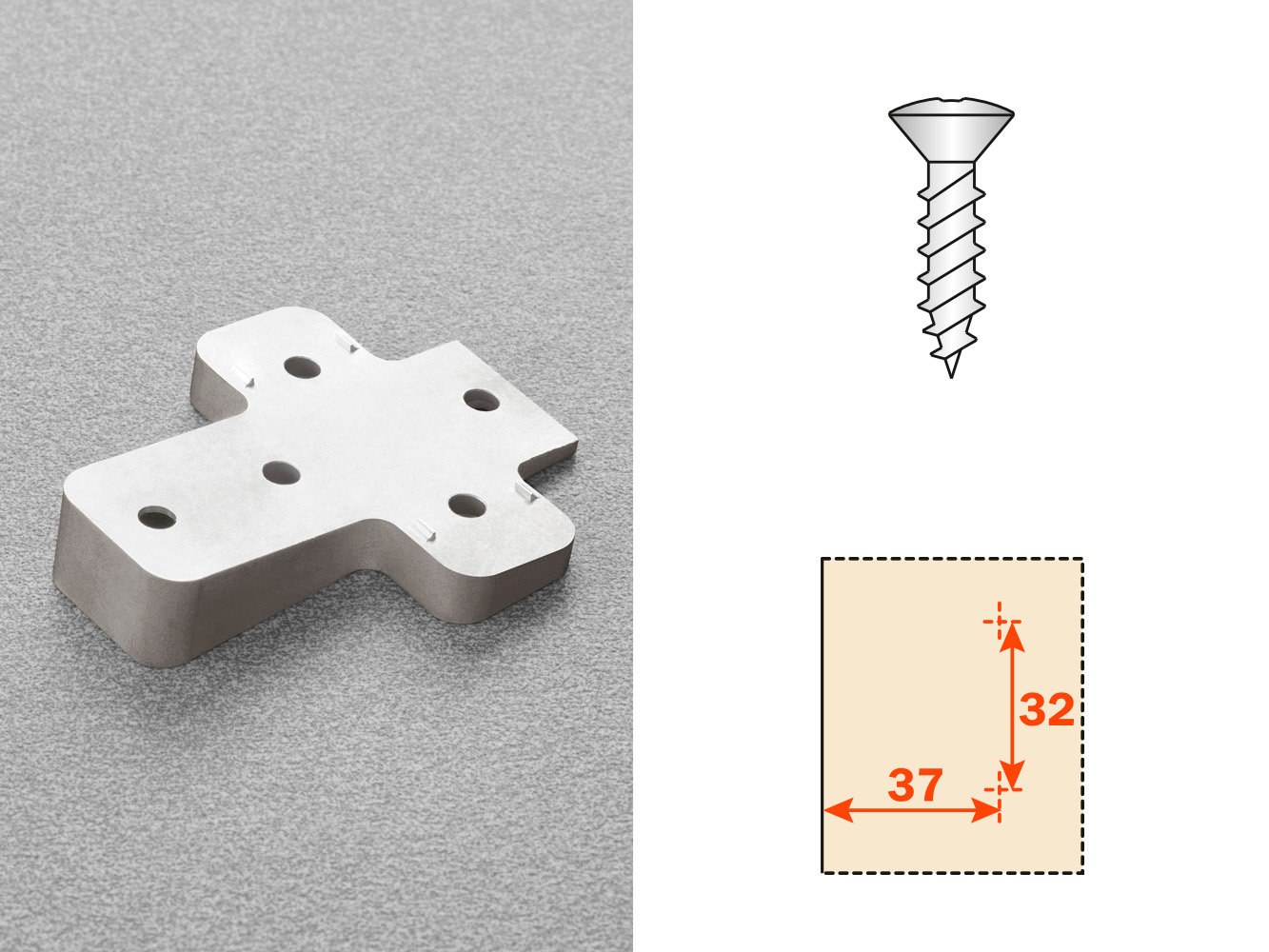

SAV354X9S

Adaptadores de zamac +10°.
Fijación: tornillo para madera.

B 3.5 DIN 7983.
