Bases serie 200 con montaje tradicional
- Bases asimétricas en cruz. Para bisagras Series 100, 200, 400, 600, 900, N, M, Bisagras Universales y Silentia+.
- Para bisagras Serie 800 utilizar solamente bases de acero.
- Taladro 28x32 mm.
- Regulación vertical ± 2 mm.
- Para bisagras Serie 800 utilizar solamente bases de acero.
- Taladro 28x32 mm.
- Regulación vertical ± 2 mm.
B2S3H
Bases de acero.
Fijación: tornillo para madera.
Tornillo: B 3.5 DIN 7983.
H = 0 2 3
B2SGH
Bases de acero.
Fijación: tornillo Euro (ø5x11 mm).
H = 0 2 3
B2S4H
Bases de acero.
Fijación: tetón a expansión (ø5x7.5 mm).
H = 0 2 3
B2S7H
Bases de acero.
Fijación: tetón a presión (ø10x10 mm).
H = 0 2 3
- Bases simétricas en cruz. Para bisagras Series 100, 200, 400, 600, 800, 900, N, M, Bisagras Universales y Silentia+.
- Para bisagras Serie 800 utilizar solamente bases de acero.
- Taladro 37x32 mm.
- Regulación vertical ±2 mm.
ATENCIÓN: las bases con valor negativo se pueden utilizar solamente con codos D, G, P.
- Para bisagras Serie 800 utilizar solamente bases de acero.
- Taladro 37x32 mm.
- Regulación vertical ±2 mm.
ATENCIÓN: las bases con valor negativo se pueden utilizar solamente con codos D, G, P.
B2V3H
Bases de acero.
Fijación: tornillo para madera.
Tornillo: B 3.5 DIN 7983.
H = -2 0 2 3 4 6 9
B2VGH
Bases de acero.
Fijación: tornillo Euro (ø5x11 mm).
H = -2 0 2 3 4 6 9
B2V4H
Bases de acero.
Fijación: tetón a expansión (ø5x7.5 mm).
H = 0 2 3 4 6 9
B2V7H
Bases de acero.
Fijación: tetón a presión (ø10x10 mm).
H = 0 2 3 4 6 9
- Bases en cruz. Para bisagras Series 100, 200, 400, 600, 800, 900, N, M, Bisagras Universales y Silentia+.
- Taladro 37x32 mm.
- Regulación vertical ±2 mm mediante excéntrica.
- Taladro 37x32 mm.
- Regulación vertical ±2 mm mediante excéntrica.

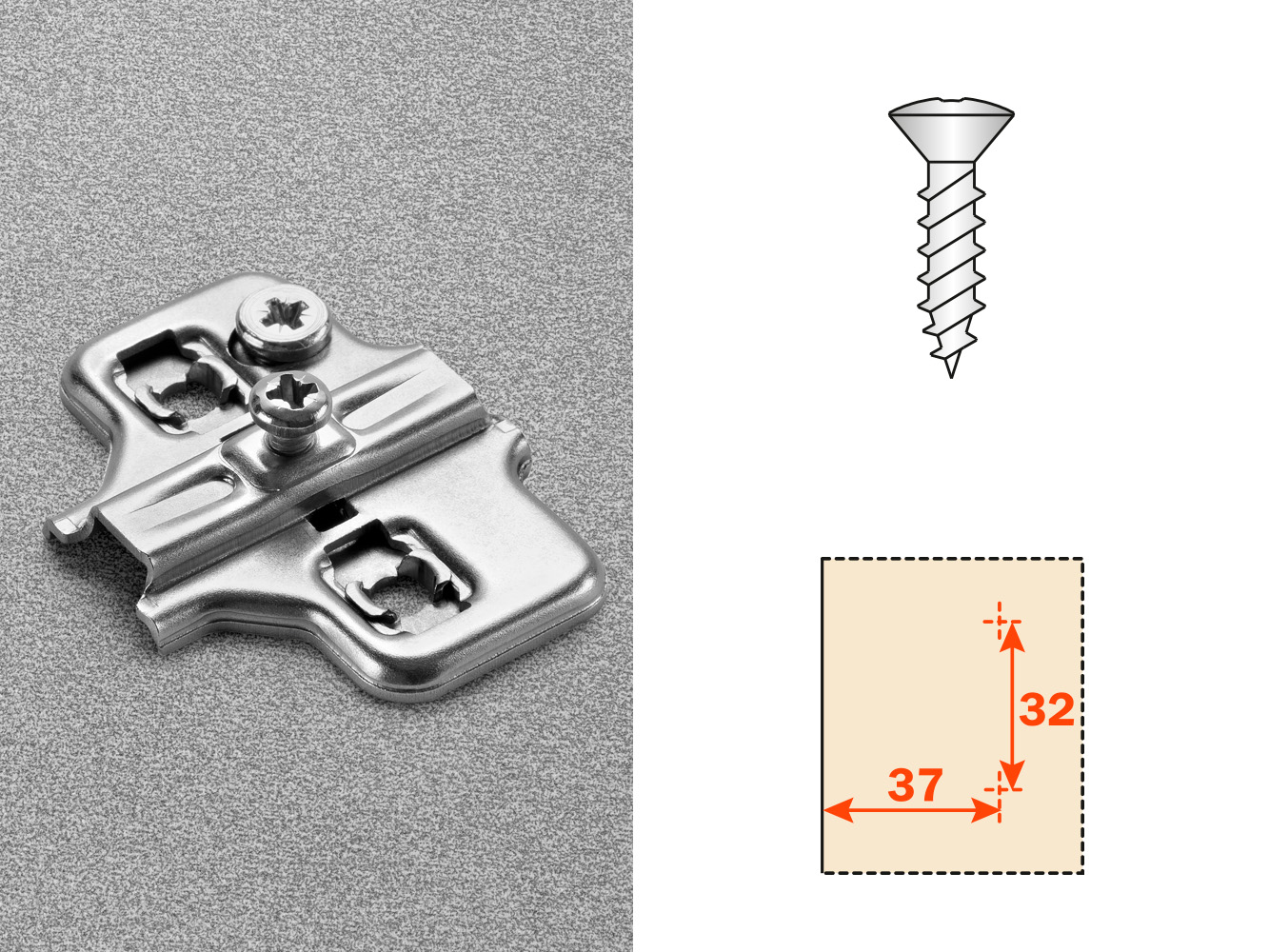

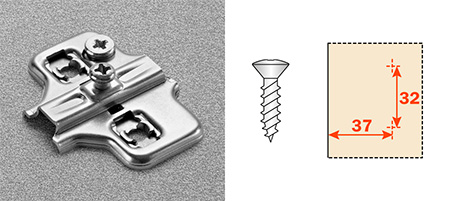

B2V3V
Bases de acero.
Fijación: tornillo para madera.
Tornillo: B 3.5 DIN 7983.
H = 0 2 3 4 6

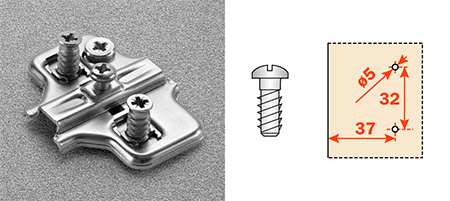

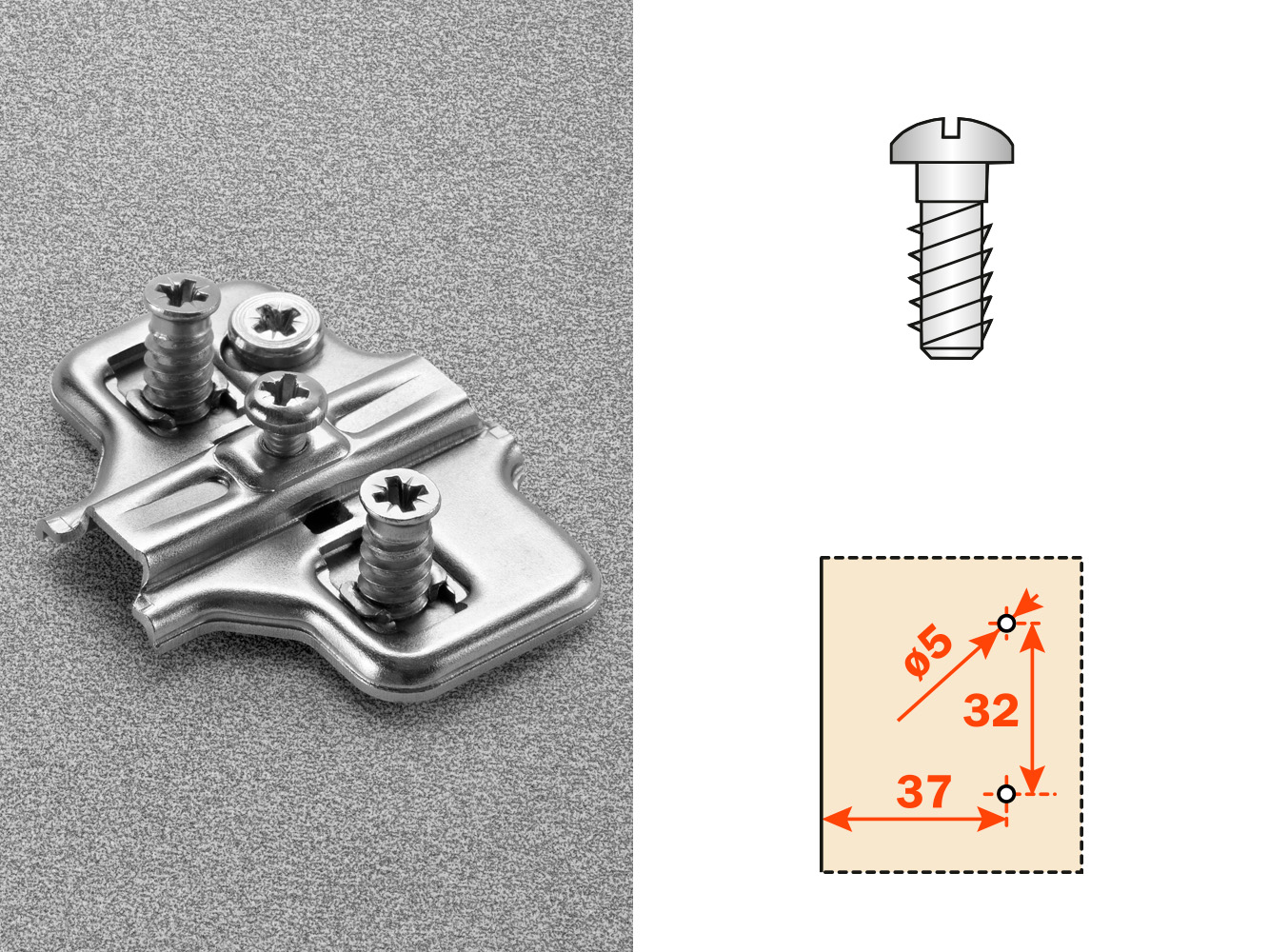

B2VGV
Bases de acero.
Fijación: tornillo Euro (ø5x11 mm).
H = 0 2 3 4 6

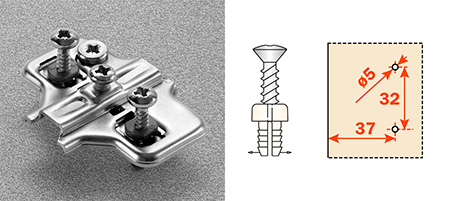

B2V4V
Bases de acero.
Fijación: tetón a expansión (ø5x7.5 mm).
H = 0 2 3 4 6

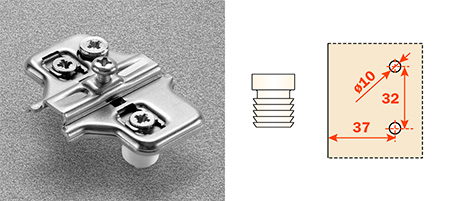

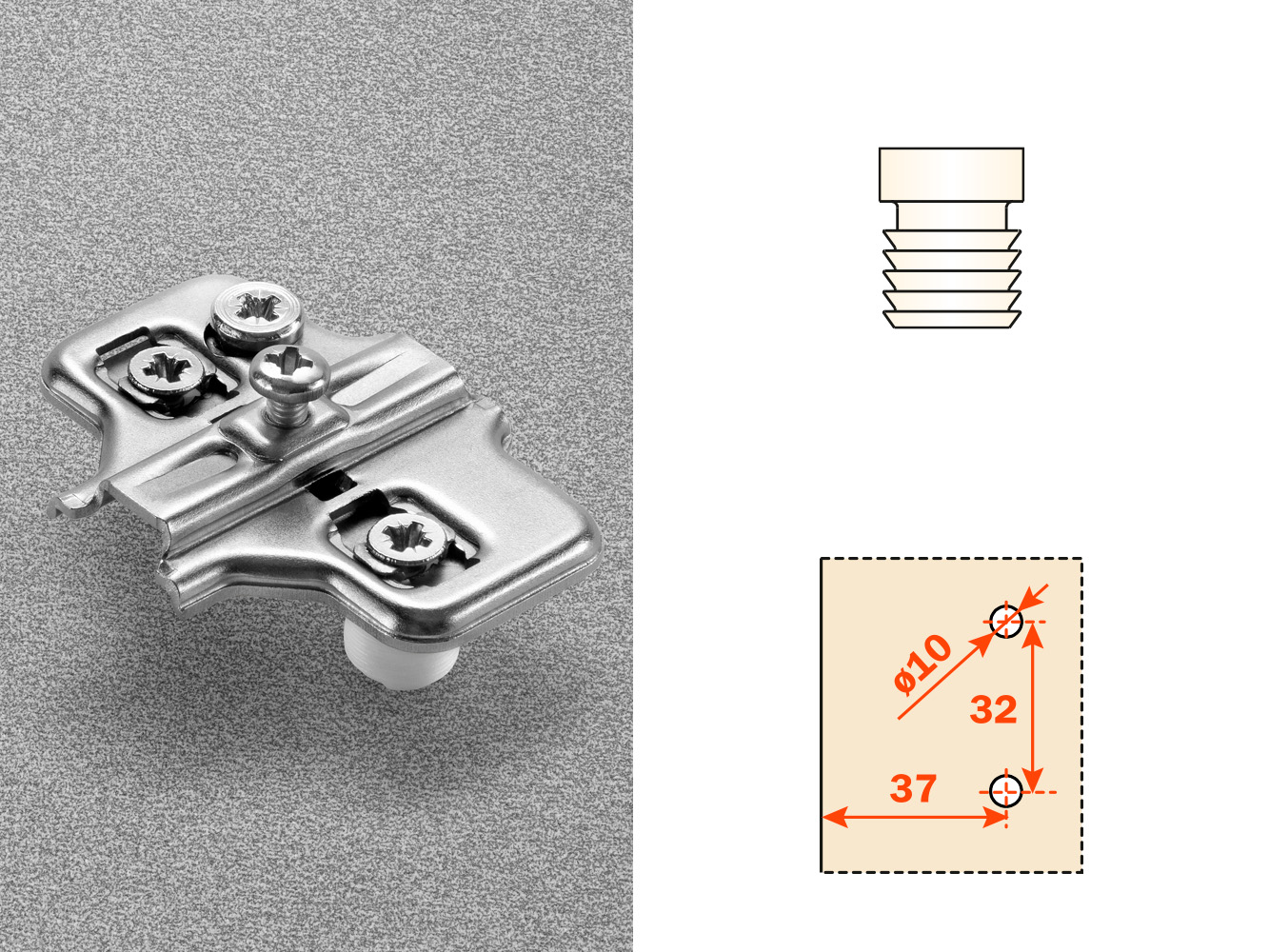

B2V7V
Bases de acero.
Fijación: tetón a presión (ø10x10 mm).
H = 0 2 3 4 6
- Bases asimétricas en cruz. Para bisagras Serie 800.
- Taladro 9.5x32 mm.
- Regulación vertical ±2 mm.
- Taladro 9.5x32 mm.
- Regulación vertical ±2 mm.

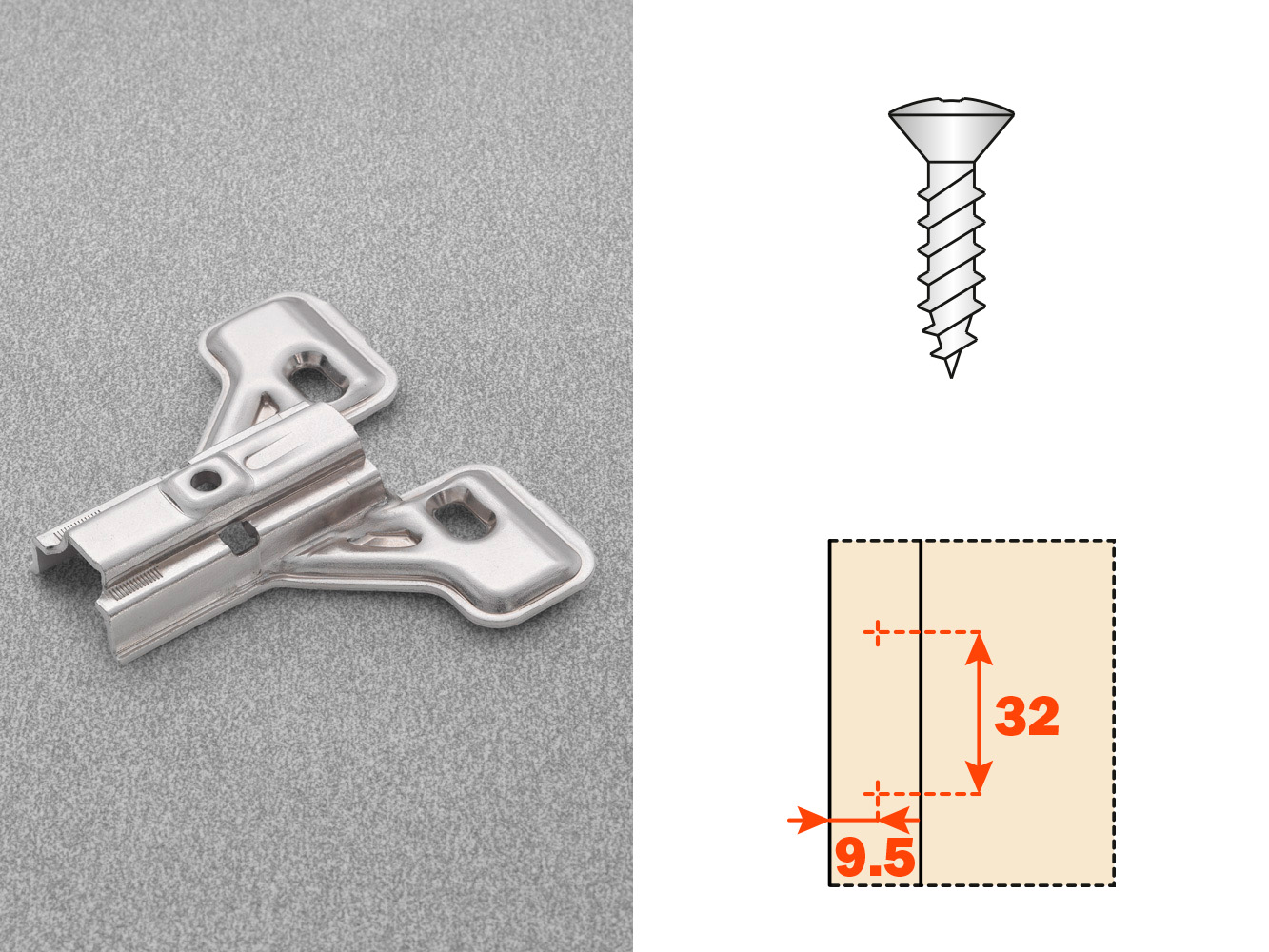

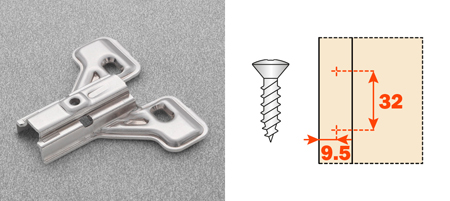

B2L3H
Bases de acero.
Fijación: tornillo para madera.
Tornillo: B 4.2 DIN 7983.
H = 1 4 6
