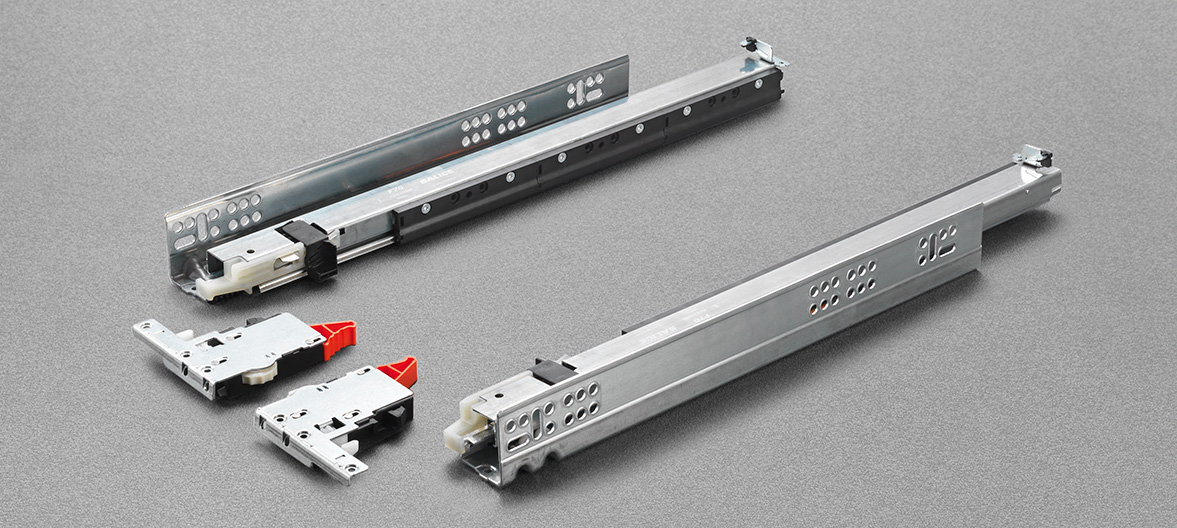

F70 es la nueva guía de gran capacidad dinámica
Estructuralmente F70 está provista de un sistema de cremallera, integrado en todas las longitudes y versiones disponibles, que sincroniza los tres elementos deslizantes de la guía y garantiza una excelente estabilidad lateral y un desplazamiento silencioso perfecto sin el uso de componentes adicionales. F70 está provista de regulación lateral, frontal, vertical y de la inclinación, todas fáciles de operar sin el uso de ningún utensilio.
El sistema de sincronización permite la apertura de cajones de cualquier anchura. Incluso empujando cerca de los extremos del cajón, la apertura es simple y rápida.
- Extracción total con movimiento sincronizado de los elementos para un deslizamiento estable y suave
- Disponible en longitudes entre 350 mm y 750 mm (cada 50 mm)
- Sistema integrado de apertura Push con carrera 50 mm para cajones sin tiradores
- El cajón permanece bloqueado cuando está cerrado
- Clips para la fijación de la guía al cajón con elementos de acero estampado
- Regulación lateral +/- 1.5 mm sin utilizar ningún utensilio, integrada en el clip
- Regulación frontal +/- 3 mm sin utilizar ningún utensilio, integrada en el clip;
posibilidad de regulación frontal adicional a +/- 4.5 mm también a través de la ranura ovalada presente en la guía - Regulación vertical + 2.5 mm sin utilizar ningún utensilio, integrada en la guía;
posibilidad de regulación vertical adicional a +/- 6 mm también a través de la ranura ovalada presente en la guía - Regulación de la inclinación + 3 mm sin utilizar ningún utensilio (opcional, requiere el montaje de la palanca adecuada)
- Sincronizador para la apertura de cajones de grandes dimensiones (opcional) disponible para todas las longitudes de guía
- Espesor máximo del cajón: 16 mm
- Compatible con cajones Lineabox
- Acabado: zincado plateado
G7E6P350XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 350 mm
Profundidad mínima mueble: 360 mm
G7E6P400XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 400 mm
Profundidad mínima mueble: 410 mm
G7E6P450XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 450 mm
Profundidad mínima mueble: 460 mm
G7E6P500XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 500 mm
Profundidad mínima mueble: 510 mm
G7E6P550XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 550 mm
Profundidad mínima mueble: 560 mm
G7E6P600XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 600 mm
Profundidad mínima mueble: 610 mm
G7E6P650XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 650 mm
Profundidad mínima mueble: 660 mm
G7E6P700XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 700 mm
Profundidad mínima mueble: 710 mm
G7E6P750XXB
Guía de gran capacidad dinámica de extracción total con enganche del cajón mediante clip
Longitud guía: 750 mm
Profundidad mínima mueble: 760 mm
AFCGXX3B
Clip derecho e izquierdo con regulaciones integradas
- Para todas las guías F70
- Material : plástico y acero
- Regulación lateral y frontal integradas sin utilizar ningún utensilio
- Pretaladro recomendado Ø 2,5 mm
- Fijación en la parte inferior o en el frontal del cajón
APKF7X51150
Sincronizador para guías F70 Push
El sistema de sincronización para guías F70 nace con el objetivo de permitir la apertura de cajones de cualquier ancho sin compromiso.
Su tarea es, de hecho, conectar las dos guías que se convierten así en un elemento único; una presión en el frontal del cajón, efectuada en cualquier punto, incluso en el más extremo, es suficiente para obtener el desenganche de los dispositivos Push y la consiguiente apertura del cajón.
SGD704UGXA
Plantilla de taladro para cajones
Plantilla para efectuar el agujero para el gancho posterior y para los pre-agujeros necesarios para la fijación de los clips
AGLRXX3F
Palanca para la regulación de la inclinación
V234X164I
Tornillo para madera
ø 4 x 16 mm
Informaciones técnicas
Prospecto técnico
