CONECTA
Charnière invisible pour portes en bois
Charnière à encastrer dans la porte et dans le côté
- Insérée dans le meuble et dans la porte
- Portes en bois
- Ouverture à 94° et 180°
- Épaisseur portes de 22 à 30 mm
- Épaisseur côtés 16 mm et plus
Chaque détail est conçu pour offrir une expérience d’utilisation confortable, précise et fiable. Le mouvement est fluide et silencieux, même avec des portes de grandes dimensions ou particulièrement lourdes. La fermeture amortie et contrôlée est assurée par des amortisseurs à huile siliconée, qui protègent à la fois la porte et la structure du meuble des chocs et des vibrations. Un détail qui se traduit par une plus grande durabilité des matériaux et un confort quotidien accru.
Disponible en finitions nickel et titane, Conecta s’accompagne de caches décoratifs déclinés dans une palette de couleurs variées, applicables aussi bien sur la porte que sur le côté. Un détail qui fait toute la différence, en harmonie parfaite avec le style et l’identité de votre meuble.
La perfection se cache dans les détails.
Conecta est la nouvelle charnière signée Salice. Elle est radicalement innovante et se distingue par le fait qu'elle est complètement cachée à l'intérieur de la porte et du côté du meuble, offrant une solution invisible qui embellit le design complet du meuble.
Cette charnière a été conçue pour s’adapter à différentes solutions d’ameublement et contextes d’utilisation. Elle est compatible aussi bien avec des portes en bois qu’avec des profilés en aluminium, ce qui en fait le choix idéal pour ceux qui recherchent flexibilité et hautes performances.
L’installation est simple et intuitive grâce au réglage direct et calibré sur trois axes, qui permet d’obtenir un alignement parfait de la porte en toute circonstance. Cela permet d’intervenir facilement lors du montage, en gagnant du temps et en offrant une précision maximale.
La solidité du système est en outre garantie par les exigences minimales d’épaisseur : il peut être utilisé avec des côtés d’au moins 16 mm et des portes d’au moins 22 mm.
Caractéristiques techniques
- Ouverture à 94° avec arrêt, pour éviter tout impact entre porte et tiroir à l’ouverture.
- Ouverture à 180° avec rentrée réduite de la porte, permettant d’extraire des tiroirs ou d’autres éléments sans utiliser de cales.
- Charnière invisible à encastrer dans la porte et dans le côté
- Réglages:
- Réglage latéral : -1 mm +2 mm
- Réglage vertical : -2.5 mm +2.5 mm
- Réglage frontal : 0 mm +3 mm - Montage rapide de la porte sur le côté
- Charnières CQL3JE et CQA3JE - Ouverture à 94° :
- Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5
- Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3
- Distance de 10 mm entre l’axe du trou de perçage du boitier et le bord de la porte
- Diamètre 35 mm
- Profondeur de perçage du boitier sur la porte:
- 19 mm (pour portes à partir de 22 mm)
- 22 mm (pour portes à partir de 25 mm) - Charnières CQL3KE et CQA3KE - Ouverture à 94° :
- Recouvrement de la porte sur le côté de 14 mm avec l’insert DQG5
- Recouvrement de la porte sur le côté de 16,5 mm avec l’insert DQG3
- Distance de 10 mm entre l’axe du trou de perçage du boitier et le bord de la porte
- Diamètre 35 mm
- Profondeur de perçage du boitier sur la porte:
- 19 mm (pour portes à partir de 22 mm)
- 22 mm (pour portes à partir de 25 mm) - Charnière CQAIJE - Ouverture à 180° :
- Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5
- Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3
- Profondeur de perçage du boitier sur la porte : 19 mm
Catalogue
Prospectus technique
CQL3JE9XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition nickelé mat.
Vis de fixation et cache-boîtiers incluses.
CQL3JE6XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition titane.
Vis de fixation et cache-boîtiers incluses.
CQL3KE9XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 14 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 16,5 mm avec l’insert DQG3B.
Finition nickelé mat.
Vis de fixation et cache-boîtiers incluses.
CQL3KE6XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 14 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 16,5 mm avec l’insert DQG3B.
Finition titane.
Vis de fixation et cache-boîtiers incluses.
CQA3JE9XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 25 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition nickelé mat.
Vis de fixation et cache-boîtiers incluses.
CQA3JE6XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 25 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition titane.
Vis de fixation et cache-boîtiers incluses.
CQA3KE9XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 25 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 14 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 16,5 mm avec l’insert DQG3B.
Finition nickelé mat.
Vis de fixation et cache-boîtiers incluses.
CQA3KE6XXV
OUVERTURE À 94° - POUR PORTES À PARTIR DE 25 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 14 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 16,5 mm avec l’insert DQG3B.
Finition titane.
Vis de fixation et cache-boîtiers incluses.

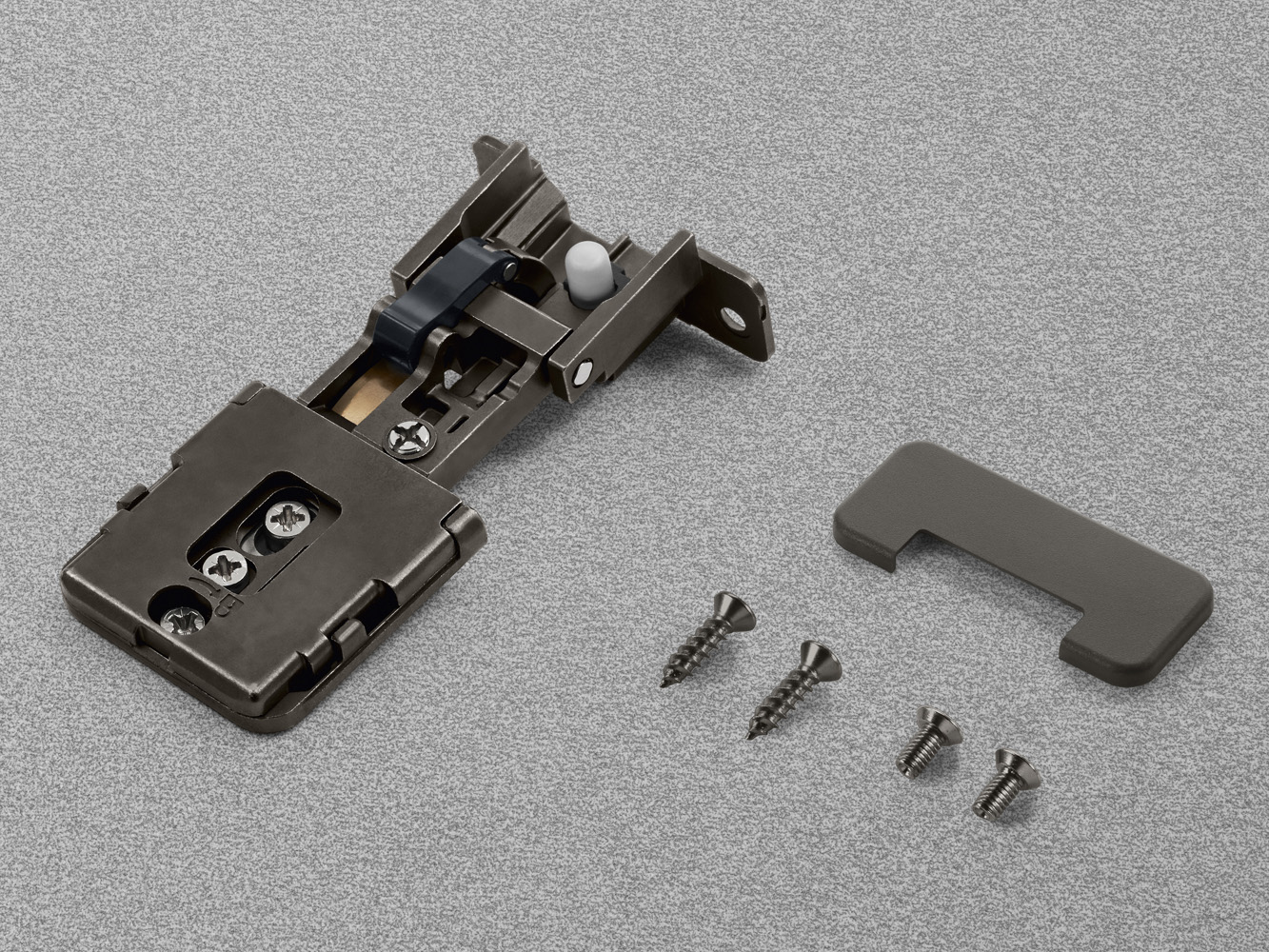

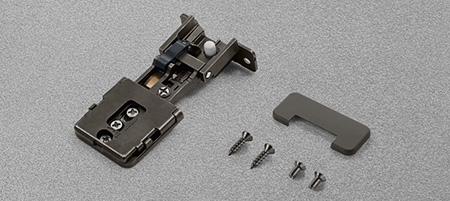

CQAIJE6BXV
OUVERTURE À 180° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition titane.
Vis de fixation et cache-boîtiers incluses.

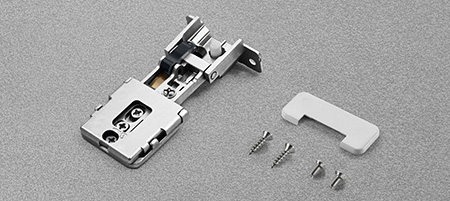

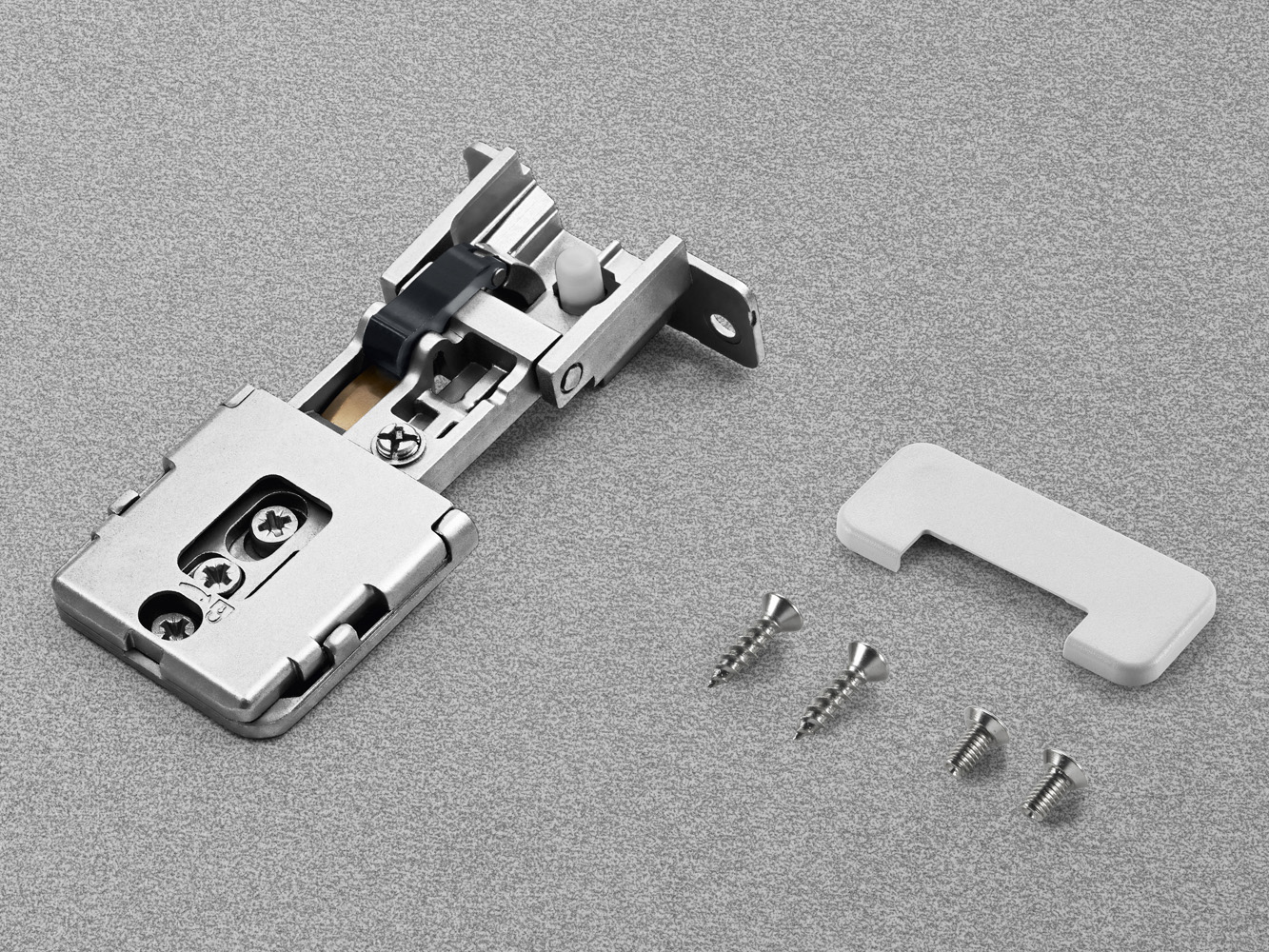

CQAIJE9BXV
OUVERTURE À 180° - POUR PORTES À PARTIR DE 22 MM D'ÉPAISSEUR
Charnière invisible pour portes en bois à encastrer dans la porte et dans le côté.
Recouvrement de la porte sur le côté de 10 mm avec l’insert DQG5B.
Recouvrement de la porte sur le côté de 12,5 mm avec l’insert DQG3B.
Finition nickelé mat.
Vis de fixation et cache-boîtiers incluses.
DQG5BX9XS
Insert DQG5B a visser sur le côté.
Finition nickelé mat.
Vis de fixation et cache-vis inclus.
DQG5BX6XS
Insert DQG5B a visser sur le côté.
Finition Titane.
Vis de fixation et cache-vis inclus.
DQG3BX9XS
Insert DQG3B a visser sur le côté.
Finition nickelé mat.
Vis de fixation et cache-vis inclus.
DQG3BX6XS
Insert DQG3B a visser sur le côté.
Finition Titane.
Vis de fixation et cache-vis inclus.
Cache-vis PQFXAA1SN
BLANC
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG3B.
Cache-vis PQFXAA3SN
NOIR
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG3B.
Cache-vis PQFXAA6SN
TITANE
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG3B.
Cache-vis PQFXAA9SN
CHROME MAT
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG3B.
Cache-vis PQFXAAWSN
OR MAT
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG3B.
Cache-vis PQF5AA1SN
BLANC
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG5B.
Cache-vis PQF5AA3SN
NOIR
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG5B.
Cache-vis PQF5AA6SN
TITANE
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG5B.
Cache-vis PQF5AA9SN
CHROME MAT
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG5B.
Cache-vis PQF5AAWSN
OR MAT
Cache-vis symétriques en nylon avec logo Salice imprimé.
Pour l’insert DQG5B.
Cache-vis PQFXAA1
BLANC
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG3B.
Cache-vis PQFXAA3
NOIR
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG3B.
Cache-vis PQFXAA6
TITANE
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG3B.
Cache-vis PQFXAA9
CHROME MAT
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG3B.
Cache-vis PQFXAAW
OR MAT
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG3B.
Cache-vis PQF5AA1
BLANC
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG5B.
Cache-vis PQF5AA3
NOIR
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG5B.
Cache-vis PQF5AA6
TITANE
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG5B.
Cache-vis PQF5AA9
CHROME MAT
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG5B.
Cache-vis PQF5AAW
OR MAT
Cache-vis symétrique en nylon, personnalisation sur demande avec logo sérigraphié.
Pour l’insert DQG5B.
Cache-boîtier PQSAAA1
BLANC
Cache-boîtier en nylon.
Pour charnière pour portes en bois.
Cache-boîtier PQSAAA3
NOIR
Cache-boîtier en nylon.
Pour charnière pour portes en bois.
Cache-boîtier PQSAAA6
TITANE
Cache-boîtier en nylon.
Pour charnière pour portes en bois.
Cache-boîtier PQSAAA9
CHROME MAT
Cache-boîtier en nylon.
Pour charnière pour portes en bois.
Cache-boîtier PQSAAAW
OR MAT
Cache-boîtier en nylon.
Pour charnière pour portes en bois.
Documentation
-
Caractéristiques techniques - Conecta CQL3JE et CQA3JEPDF 380.54KB
-
Caractéristiques techniques - Conecta CQL3KE et CQA3KEPDF 388.58KB
-
Caractéristiques techniques - Conecta CQAIJEPDF 441.50KB
-
Instructions de montage - Insert DQG3BPDF 362.26KB
-
Instructions de montage - Insert DQG5BPDF 386.17KB
-
RéglagesPDF 740.39KB
Imaginer un design en accord avec votre produit favori
Découvrir les autres produits
Découvrir les autres produits
AIR
Charnière invisible
Insérée dans le panneau haut du meuble et dans la porte. Avec système d’amortissement integré
- Insérée dans le meuble et dans la porte
- Esthétique compact et discret
- Portes en bois et avec profilé en aluminium
- Ouverture 105°
CONECTA
Charnière invisible pour portes avec profilé en aluminium
Charnière à encastrer dans la porte et dans le côté
- Insérée dans le meuble et dans la porte
- Pour portes avec profilé en aluminium
- Ouverture à 94° et 180°
- Épaisseur portes de 22 à 30 mm
- Épaisseur côtés 16 mm et plus
SILENTIA+
Série 200 - Ouverture 155° - Application standard
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 155°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 700 - Ouverture 110° - Application standard
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 700 - Ouverture 110° - Application d’angle positif
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 700 - Ouverture 110° - Application d’angle négatif
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 700 - Ouverture 110° - Contrecoudé
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 200 - Ouverture 94° - Application standard
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes épaisses (19-35 mm)
- Portes en bois
- Ouverture 94°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 200 - Ouverture 94° - Application d’angle positif
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes épaisses (19-35 mm)
- Portes en bois
- Ouverture 94°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 200 - Ouverture 94° - Contrecoudé
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes épaisses (19-35 mm)
- Portes en bois
- Ouverture 94°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Série 300 - Ouverture 94° - Charnières avec encombrement en profondeur réduit
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes épaisses (19-35 mm)
- Portes en bois
- Ouverture 94°
- Assemblage par vissage avec embases traditionnelles Série 300
LAPIS
Série 700 - Ouverture 110° - Avec caches
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes de poids et d’épaisseurs moyens (16-26 mm)
- Portes en bois
- Ouverture 110°
- Assemblage par clipsage rapide seulement avec embases longitudinales Domi
LAPIS
Série 200 - Ouverture 94° - Avec caches
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes épaisses (19-35 mm)
- Portes en bois
- Ouverture 94°
- Assemblage par clipsage rapide seulement avec embases longitudinales Domi
SILENTIA+
Profilés métalliques - Ouverture 105° - Application standard
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes d’épaisseur 20 mm
- Profilé en aluminium
- Ouverture 105°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Profilés métalliques - Ouverture 105° - Application d’angle positif
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes d’épaisseur 20 mm
- Profilé en aluminium
- Ouverture 105°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
SILENTIA+
Profilés métalliques - Ouverture 105° - Contrecoudé
Charnières avec amortisseur intégré fonctionnant grâce à deux vérins hydrauliques, réglables
- Pour portes d’épaisseur 20 mm
- Profilé en aluminium
- Ouverture 105°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
CHARNIERES UNIVERSELLES
Charnières universelles - Ouverture 110° - Application standard
Charnière avec amortisseur intégré
- Portes en verre
- Aucun perçage n’est necessaire pour le montage
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
CHARNIERES UNIVERSELLES
Charnières universelles - Ouverture 110° - Application standard
Charnière avec amortisseur intégré
- Pour portes en matériaux spéciaux
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
CHARNIERES UNIVERSELLES
Charnières universelles - Ouverture 110° - Application standard / portes moulurées ou avec feuillures
Charnière avec amortisseur intégré
- Portes en bois
- Pour portes de poids et d’épaisseurs réduits (12-20 mm)
- Ouverture 110°
- Assemblage par clipsage rapide avec embases Domi ou par vissage avec embases traditionnelles
