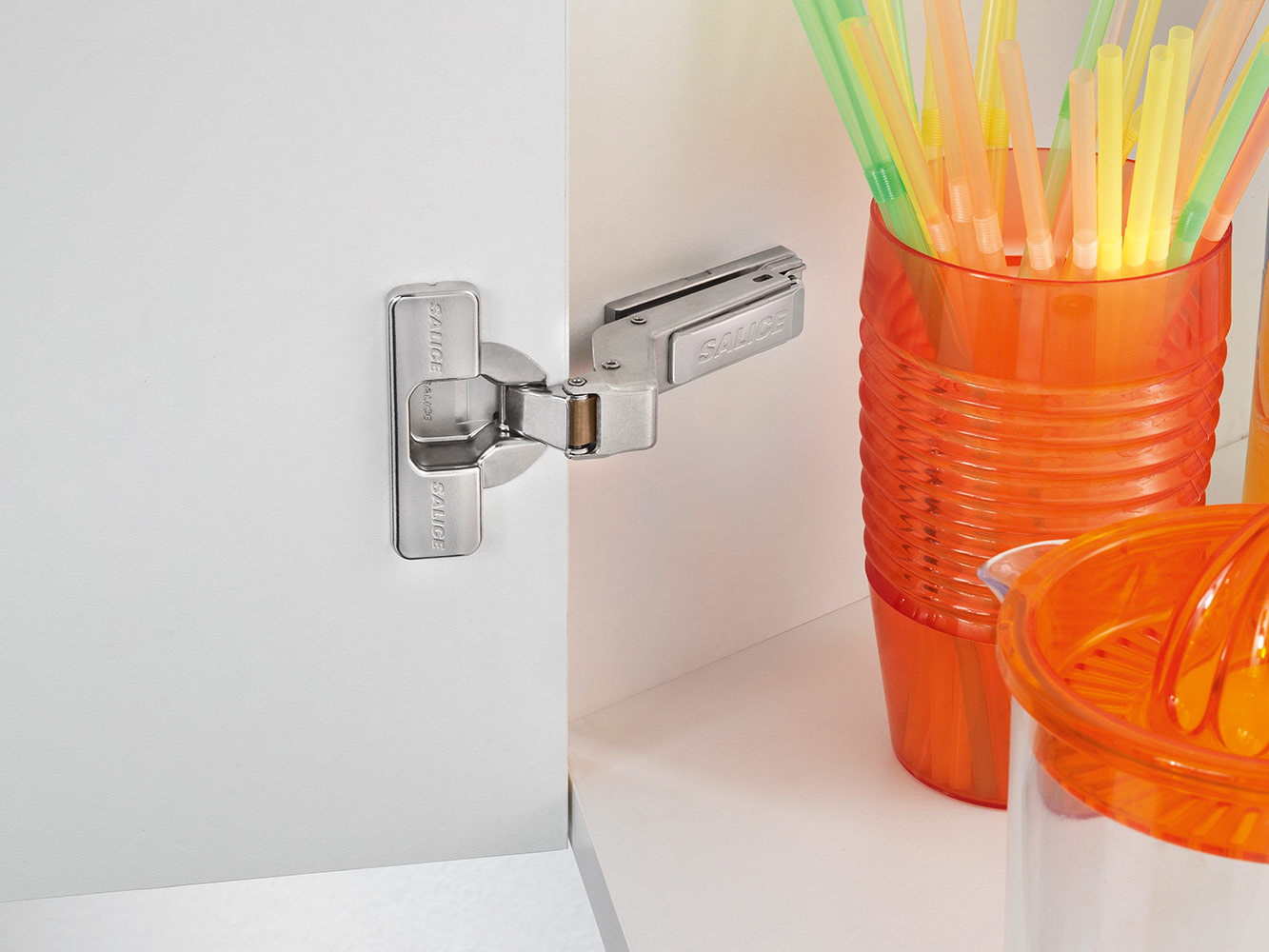

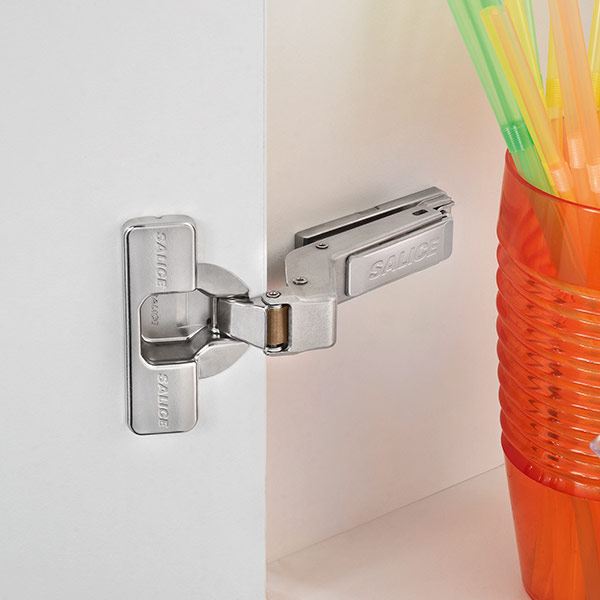

Die Scharniere der Serie 200 stellen einen Systemverbund von Scharnieren und Montageplatten dar, der die Lösung jedes Konstruktionsproblems mit der Anwendung von unsichtbaren Scharnieren erlaubt.

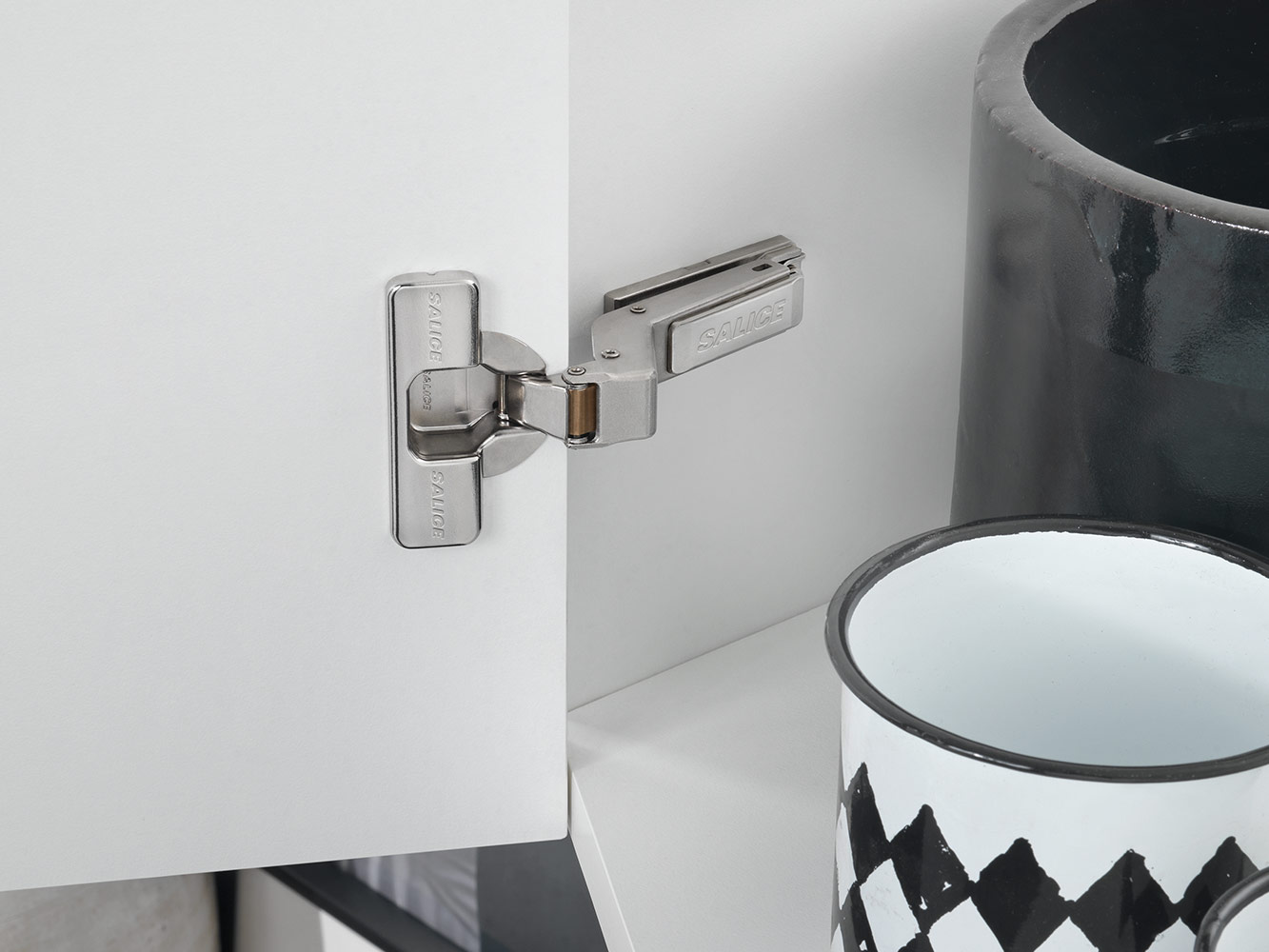

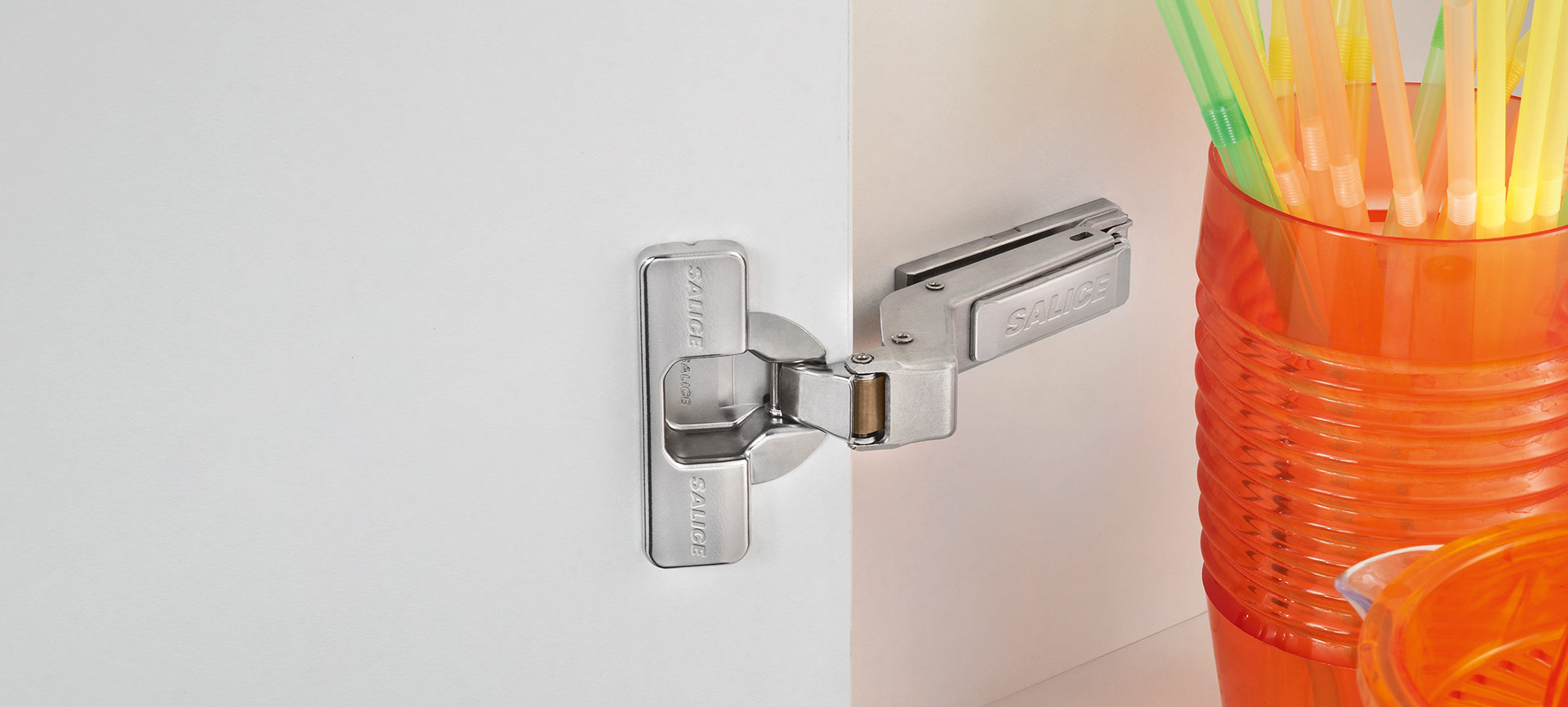

- Für Holztüren mit positivem Winkelanschlag.
- 35 mm Topfdurchmesser.
- Metalltopf, Tiefe = 11 mm.
- 94° Öffnungswinkel.
- Topfabstand (K): von 3 bis 9 mm.
- Passend für alle traditionellen Montageplatten Serie 200 und alle Domi Blitz-Montageplatten.

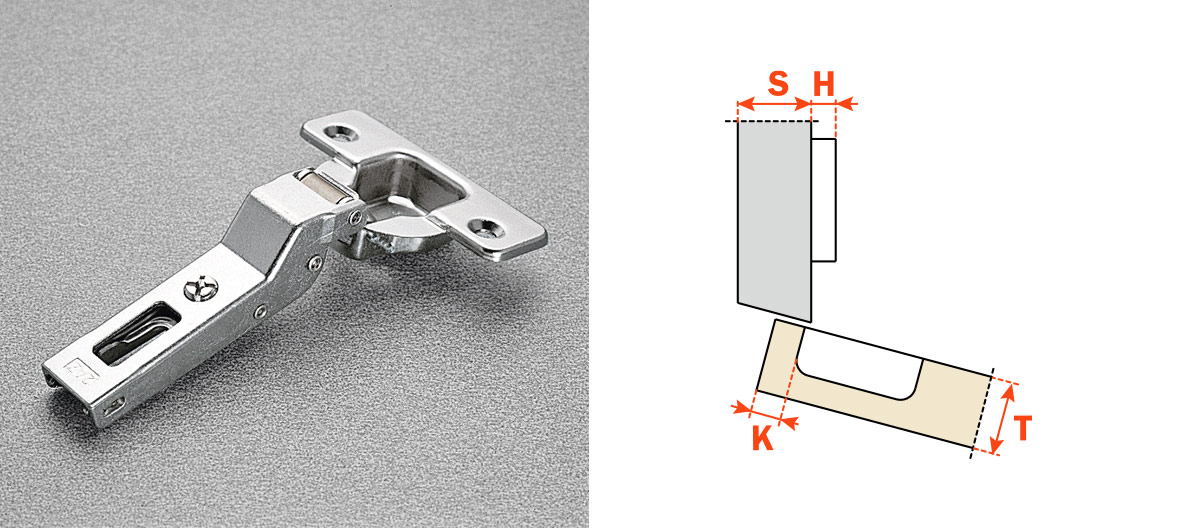

C2_BZ99
Kröpfung 15°

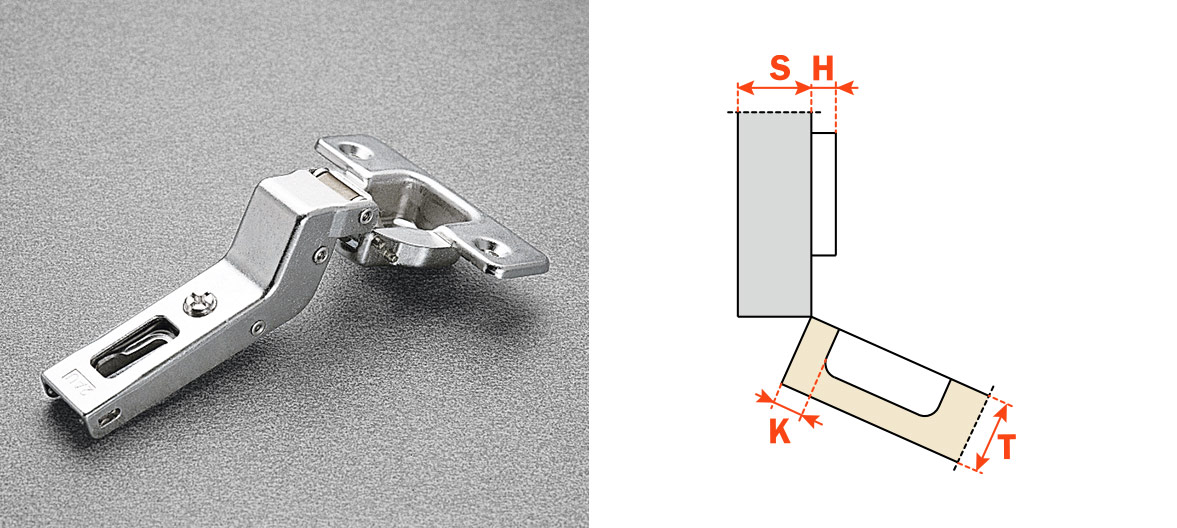

C2_BU99
Kröpfung 24°

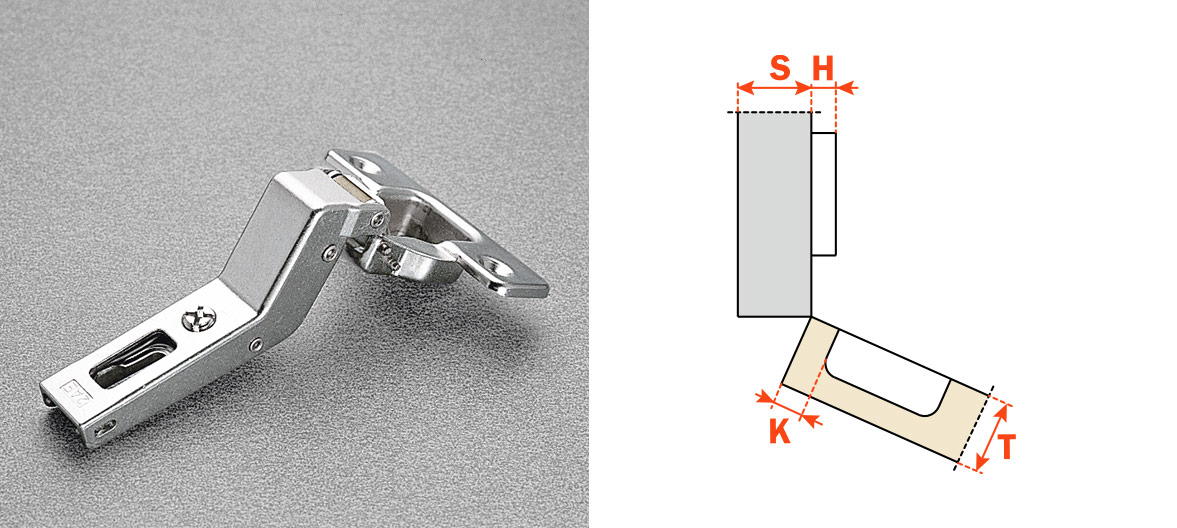

C2_BE99
Kröpfung 30°

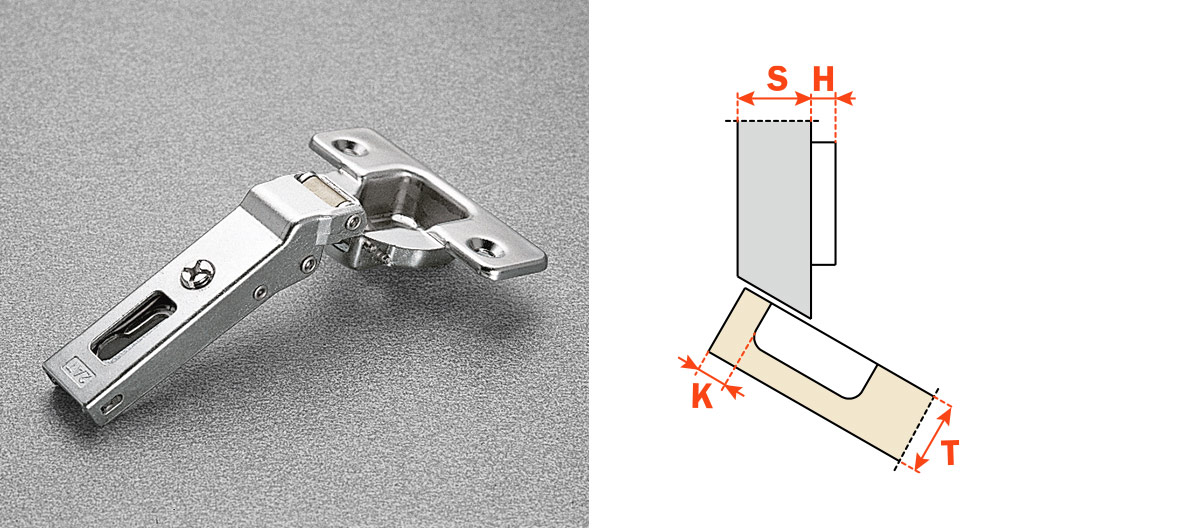

C2_BT99
Kröpfung 30°

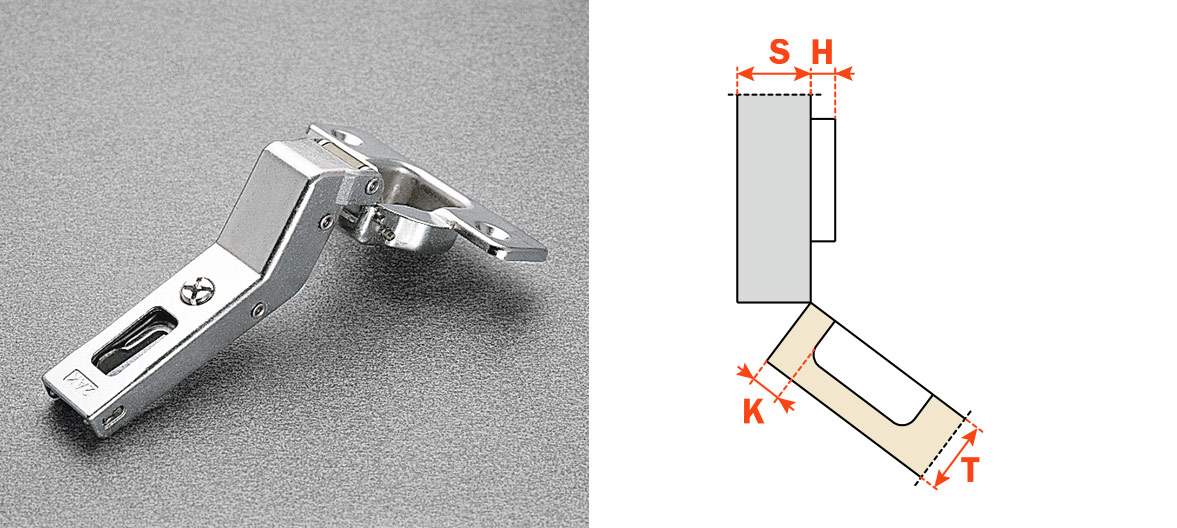

C2_BK99
Kröpfung 37°

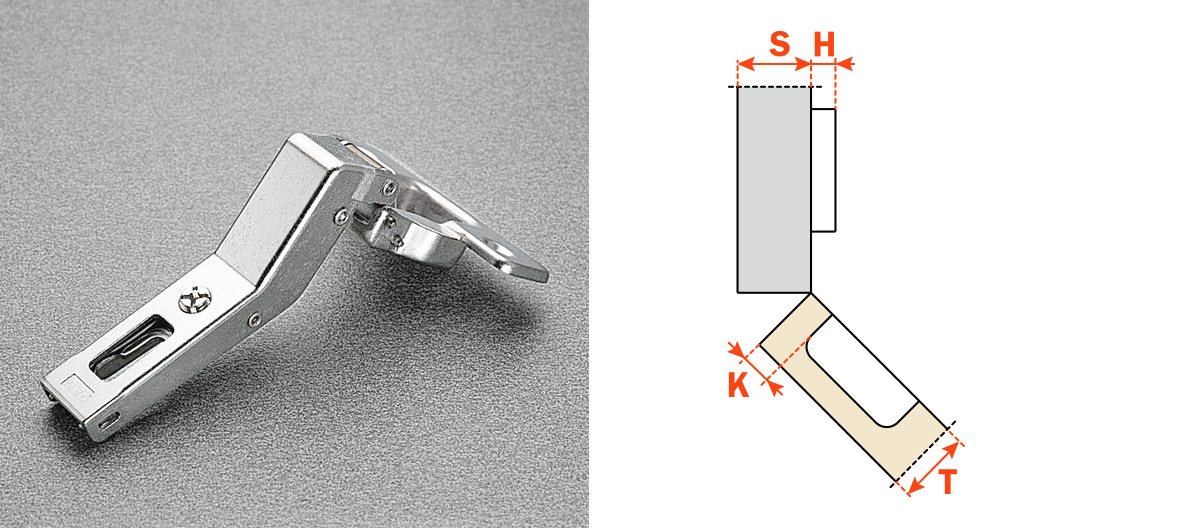

C2_BM99
Kröpfung 45°

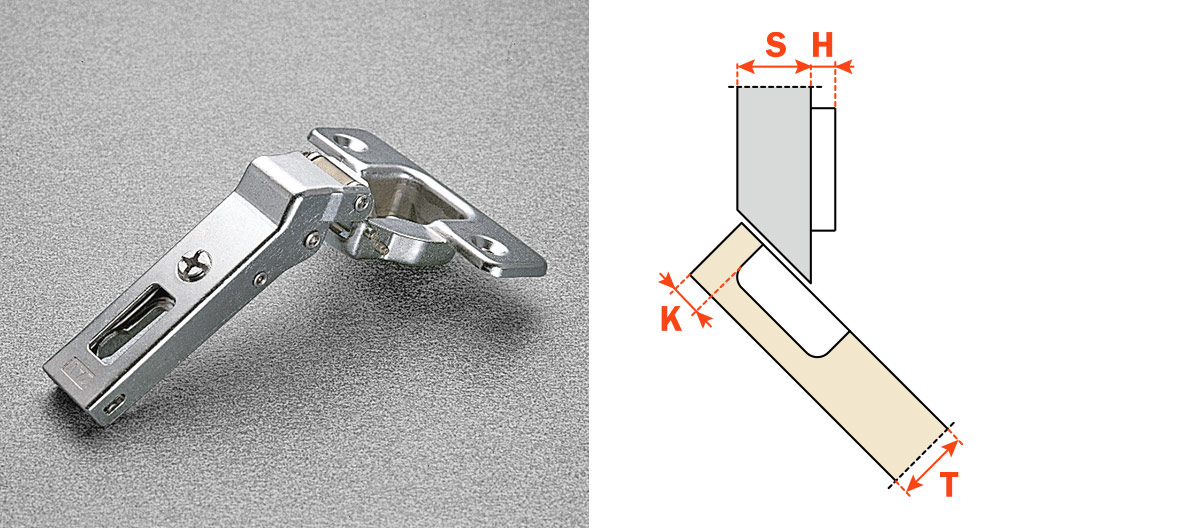

C2_BV99
Kröpfung 45°

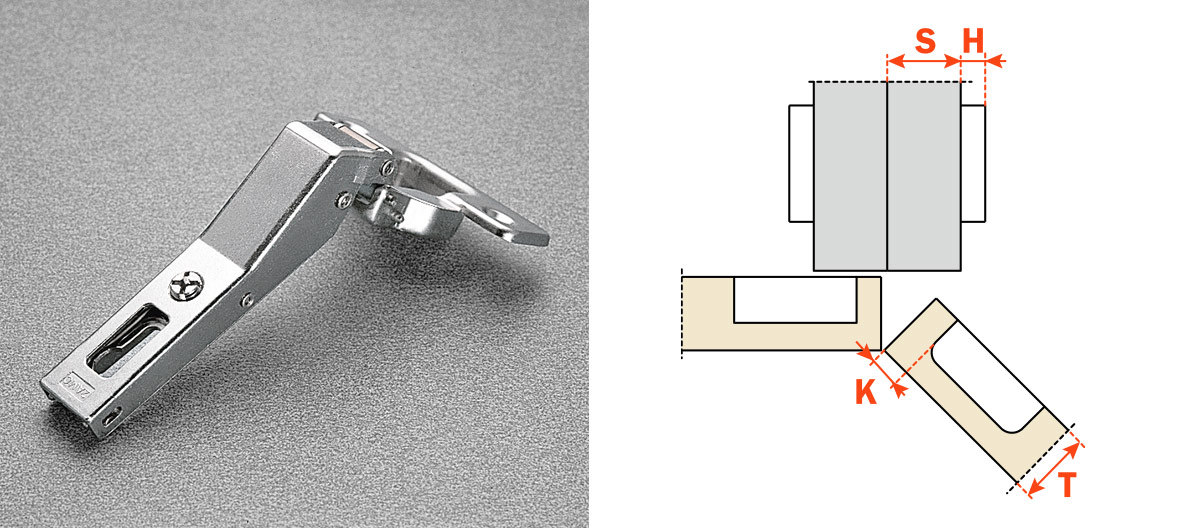

C2_BM99AC
Kröpfung 45°
Scharnierarm-Abdeckkappe S2BX83H9
Symmetrische Scharnierarm-Abdeckkappe aus Stahl. Firmenlogo auf Anfrage.Für Scharniere Serie 100, 200, 700, F, M, 400 und Universalscharniere
Scharnierarm-Abdeckkappe S2MX83H9
Symmetrische Scharnierarm-Abdeckkappe aus Stahl mit geprägtem Logo.Für Scharniere Serie 100, 200, 700, F, M, 400 und Universalscharniere
Flansch-Abdeckkappe S2XX85H9
Flansch-Abdeckkappe aus Stahl. Firmenlogo auf Anfrage.Für Scharniere Serie 100, 200, 300, 700, 800 und 900
Flansch-Abdeckkappe S2CX85H9
Flansch-Abdeckkappe aus Stahl mit geprägtem Logo.Für Scharniere Serie 100, 200, 300, 700, 800 und 900
Öffnungsbegrenzer S2A637XF
Er begrenzt die Öffnung auf etwa 86°
Scharnierarm-Abdeckkappe S2XX83A1
Symmetrische Scharnierarm-Abdeckkappe aus Kunststoff. Firmenlogo auf Anfrage.Für Scharniere Serie 100, 200, 700, F, M, 400 und Universalscharniere
Technische Informationen
Video
- Schließautomatik
- Traditionelle Montage mit Montageplatten Serie 200
- Montage mit Domi Blitz-Montageplatten
- Traditionelle Höhenverstellung
- Höhenverstellung mittels Exzenter
- Tiefenverstellung mit Domi Blitz-Montageplatten Modell BAV
- Tiefenverstellung mit Domi Blitz-Montageplatten Modell BAPXR BARXR
- Traditionelle Tiefenverstellung
- Seitenverstellung
- Befestigung: Holzschrauben
- Befestigung: Rapido System
- Befestigung: Dübel zum Einpressen
- Befestigung: Logica System
Technischer Prospekt
