EINSCHUBTÜRENSYSTEM
Exedra Gravity
Ist ein Einschubsystem für versenkbare Türen, das eine innovative Technologie ohne Seilzüge, Zugstangen oder Federn verwendet.
- OUT: automatische Auszugbewegung der Tür
- IN: automatische Einzugsbewegung der Tür
- Türhöhe von 1100 mm bis 3000 mm
- Türbreite von 300 mm bis 900 mm
- Türstärke von 12 mm bis 30 mm
- Türgewicht bis zu 40 kg

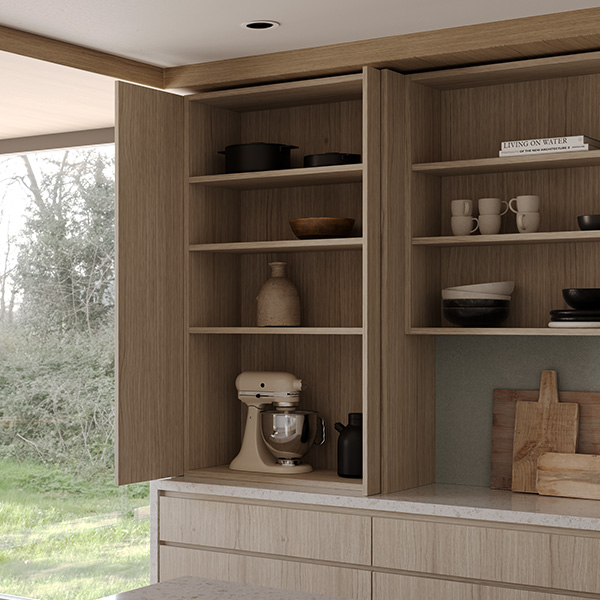

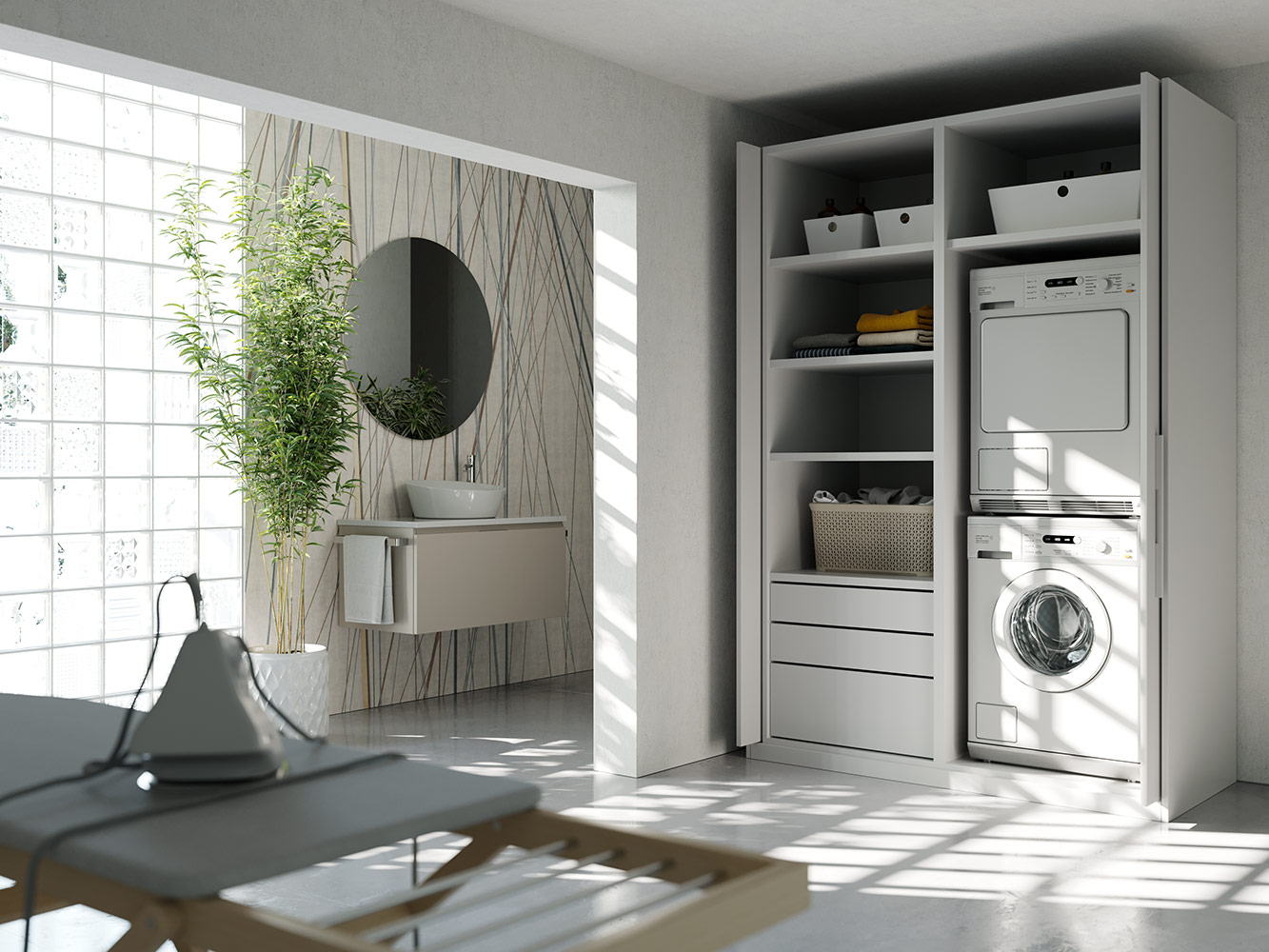

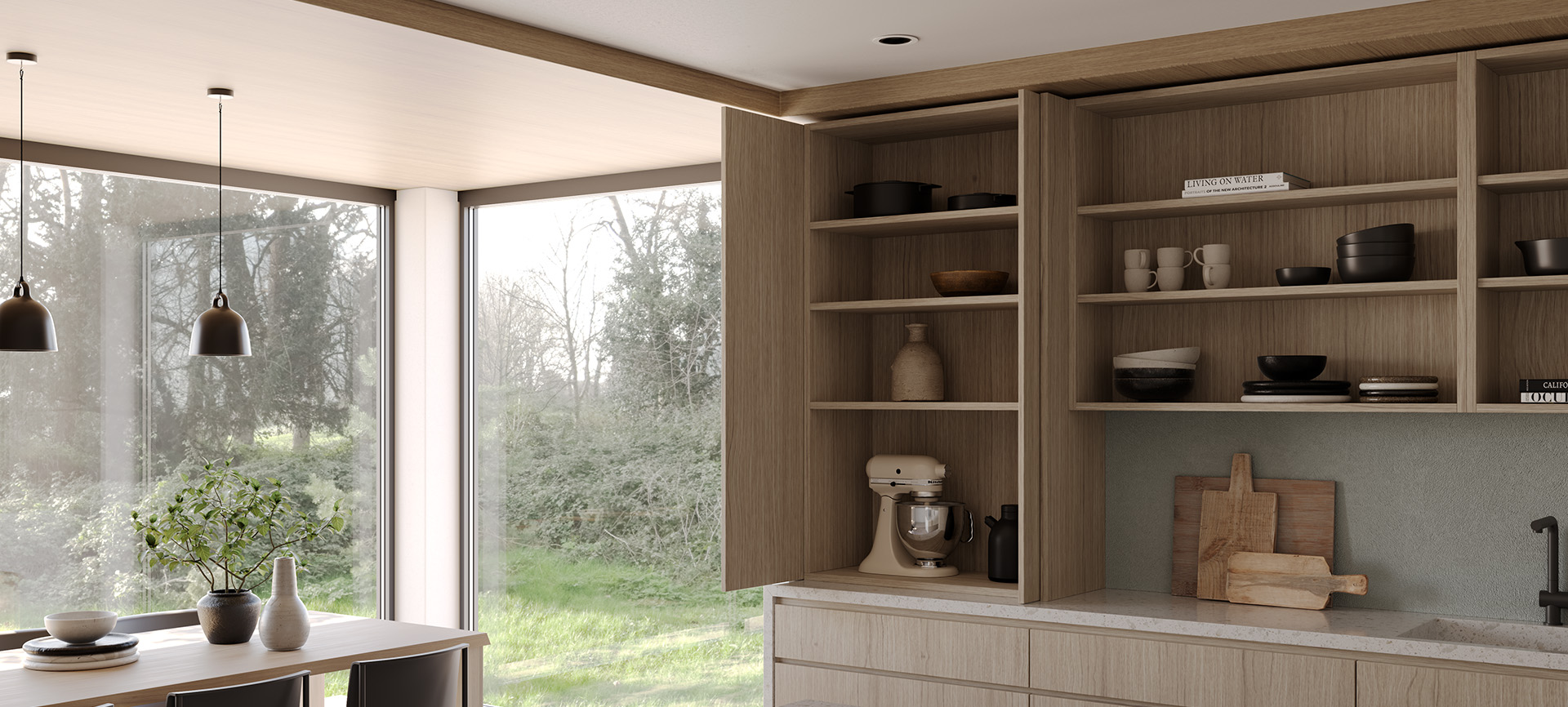

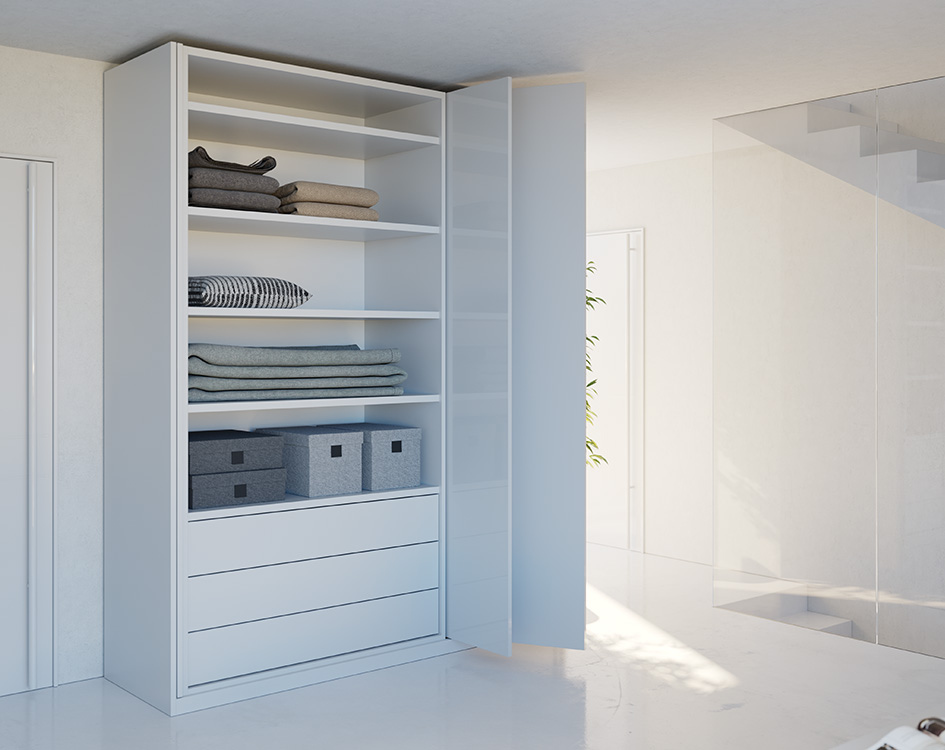

Die geöffnete Tür kann vollständig im Möbel verschwinden – für diskrete und praktische Nutzung. Alle Bewegungen sind unterstützt für präzises und harmonisches Gleiten.

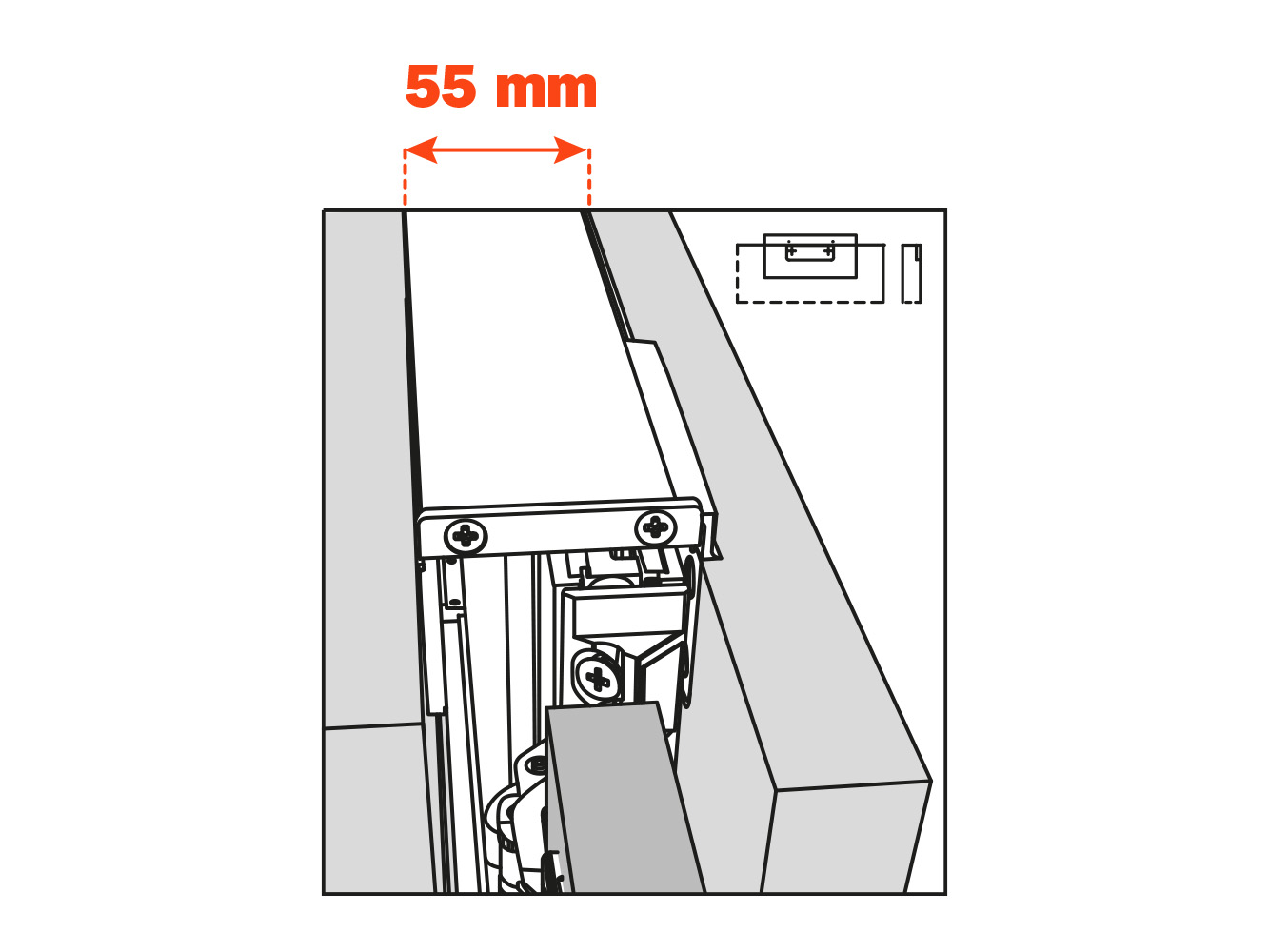

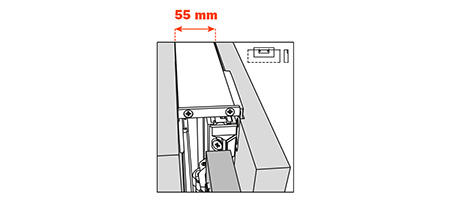

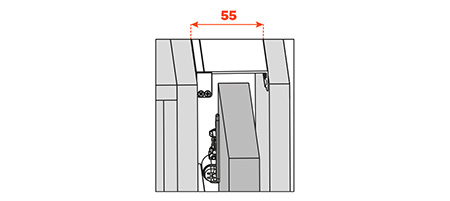

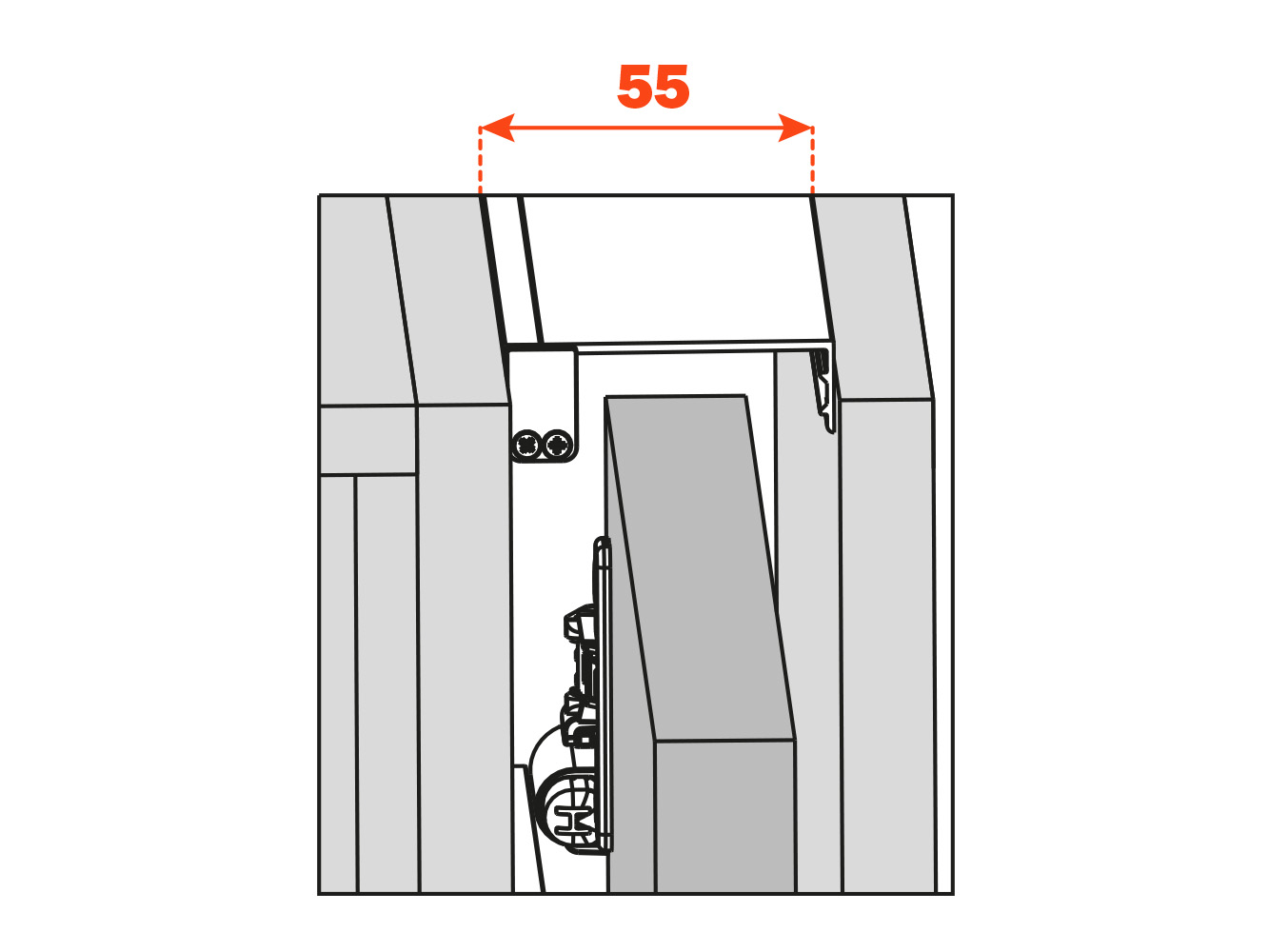

Der Gleitmechanismus ist unsichtbar, in nur 55 mm untergebracht, leicht zugänglich und verstellbar, ohne das Möbel abzubauen.
Die Montage ist mit wenigen Handgriffen auch direkt an der Möbelseite möglich.
Design und Funktionalität in perfekter Harmonie
Exedra Gravity ist das Einschubsystem für versenkbare Türen, das Vielseitigkeit und Design mit einem modernen, klaren Look neu definiert.
Vielseitigkeit
Ideal für jede Umgebung, passt sich perfekt jeder Anforderung an.
Funktionalität
Einfach und zuverlässig, ermöglicht den vollständigen Einzug der Tür im Inneren des Schrankes.
Montage und Demontage in wenigen Schritten.
Flexibilität
Exedra Gravity ist für eine große Bandbreite von Türen geeignet und trägt bis zu 40 kg.
Exedra Gravity kann mit Scharnieren und Smove, für eine gedämpfte Schließung, oder Push, für die Öffnung der grifflosen Möbeltüren, geliefert werden.
Beide Versionen sind in matt-vernickelt oder Titanium-Ausführung erhältlich.
Online-Konfigurator zur Unterstützung jeder Phase, von der Planung bis zur Montage, mit detaillierten Anleitungen und Videotutorials.
Features
- OUT: Die Türen fahren mit einer unterstützten Bewegung und leichtem Druck seitlich völlig selbstständig aus.
- IN: Mit einem leichten Stoß gleiten die Türen fließend und kontrolliert zurück.
- Magnetischer Einzugsdämpfer.
- Sämtliche Einstellungen der Tür von vorne zugänglich.
- Türhöhe von 1100 mm bis 3000 mm.
- Türbreite von 300 mm bis 900 mm.
- Türstärke von 12 mm bis 30 mm.
- Türgewicht bis zu 40 kg.
- Kompatibel mit dem Exedra2-System.
- Exedra Gravity kann mit Scharnieren und Smove, für eine gedämpfte Schließung, oder Push, für die Öffnung der grifflosen Möbeltüren, geliefert werden.
- Beide Versionen sind in matt-vernickelt oder Titanium-Ausführung erhältlich.
- Erhältlich in Versionen "Kit zum Zusammenbauen" und "Nach Maß".
Catalogues
Technischer Prospekt

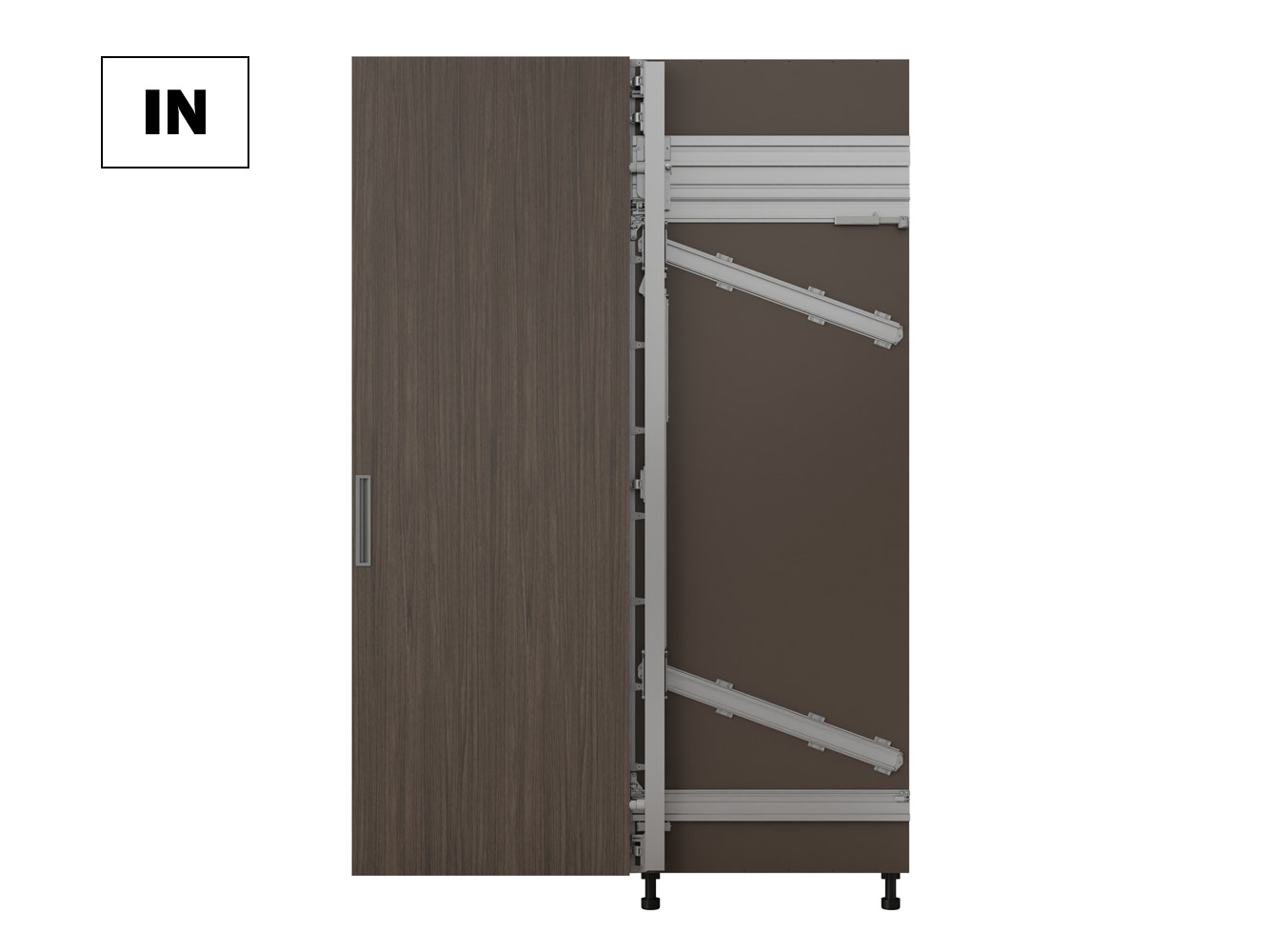

IN - Kit-Version zum Zusammenbauen
Automatische Einzugsbewegung der Tür
Diese Lösung bietet dem Kunden viel Flexibilität.
Türhöhe 1100 - 1600
VE53ASAR1675NN: Rechts
VE53ASAL1675NN: Links
Türhöhe 1601 - 3000
VE53ASAR3090NN: Rechts
VE53ASAL3090NN: Links

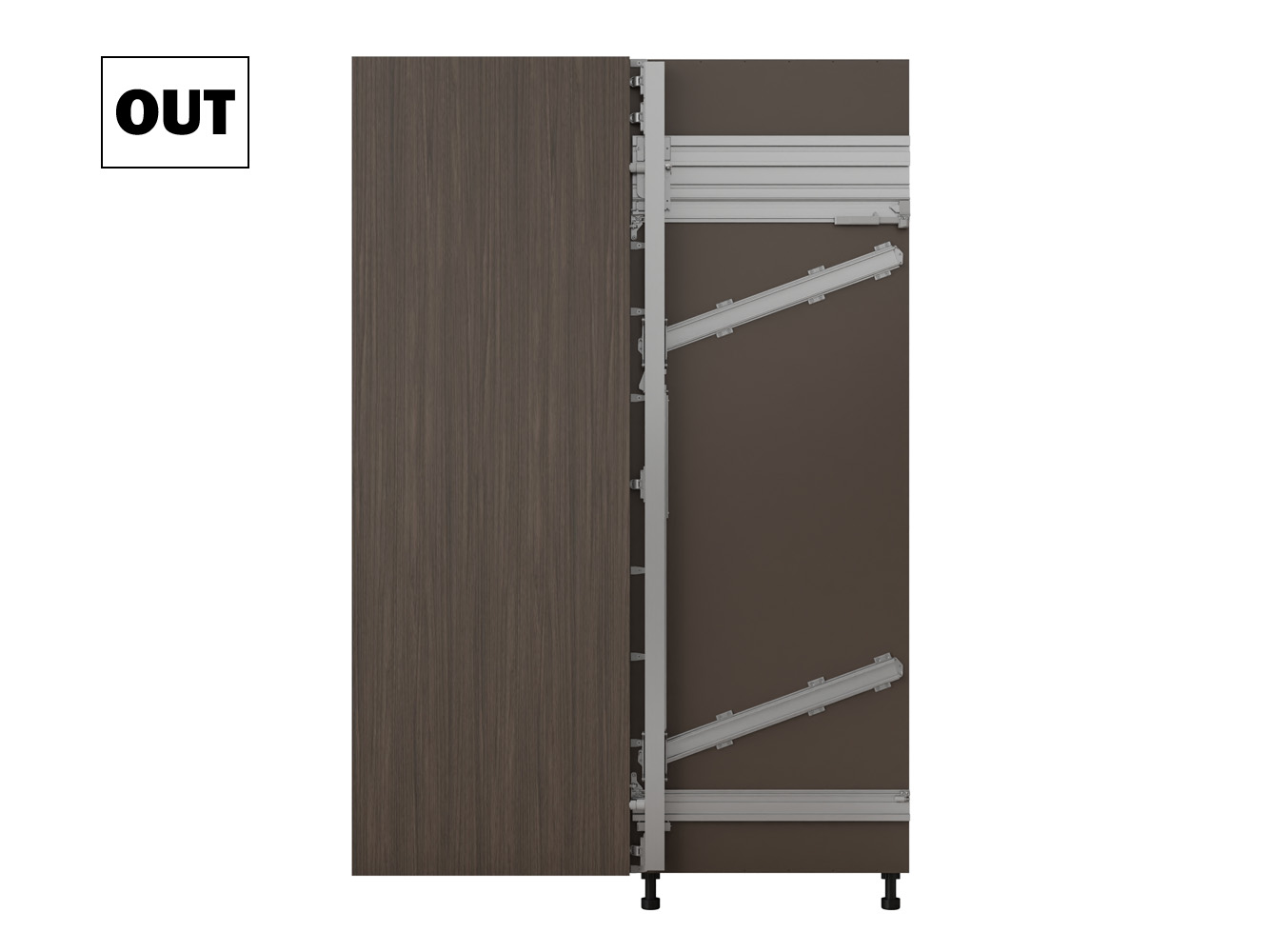

OUT - Kit-Version zum Zusammenbauen
Automatische Auszugbewegung der Tür
Diese Lösung bietet dem Kunden viel Flexibilität.
Türhöhe 1100 - 1600
VE53ASBR1675NN: Rechts
VE53ASBL1675NN: Links
Türhöhe 1601 - 3000
VE53ASBR3090NN: Rechts
VE53ASBL3090NN: Links
IN - Kundenbezogen nach Maß
Automatische Einzugsbewegung der Tür.Komplett montierte Lösung nach Kundenwunsch.
Das Exedra-System wird nach den vom Kunden vorgegebenen Maßangaben hergestellt.
Der Kunde muss nur das System auf der Schrankseite mit den vorgegebenen Bohrmustern befestigen.
Die Führungsclips und die Fixierungsklammer ermöglichen eine einfache und sichere Montage und Demontage.
OUT - Kundenbezogen nach Maß
Automatische Auszugbewegung der TürKomplett montierte Lösung nach Kundenwunsch.
Das Exedra-System wird nach den vom Kunden vorgegebenen Maßangaben hergestellt.
Der Kunde muss nur das System auf der Schrankseite mit den vorgegebenen Bohrmustern befestigen.
Die Führungsclips und die Fixierungsklammer ermöglichen eine einfache und sichere Montage und Demontage.

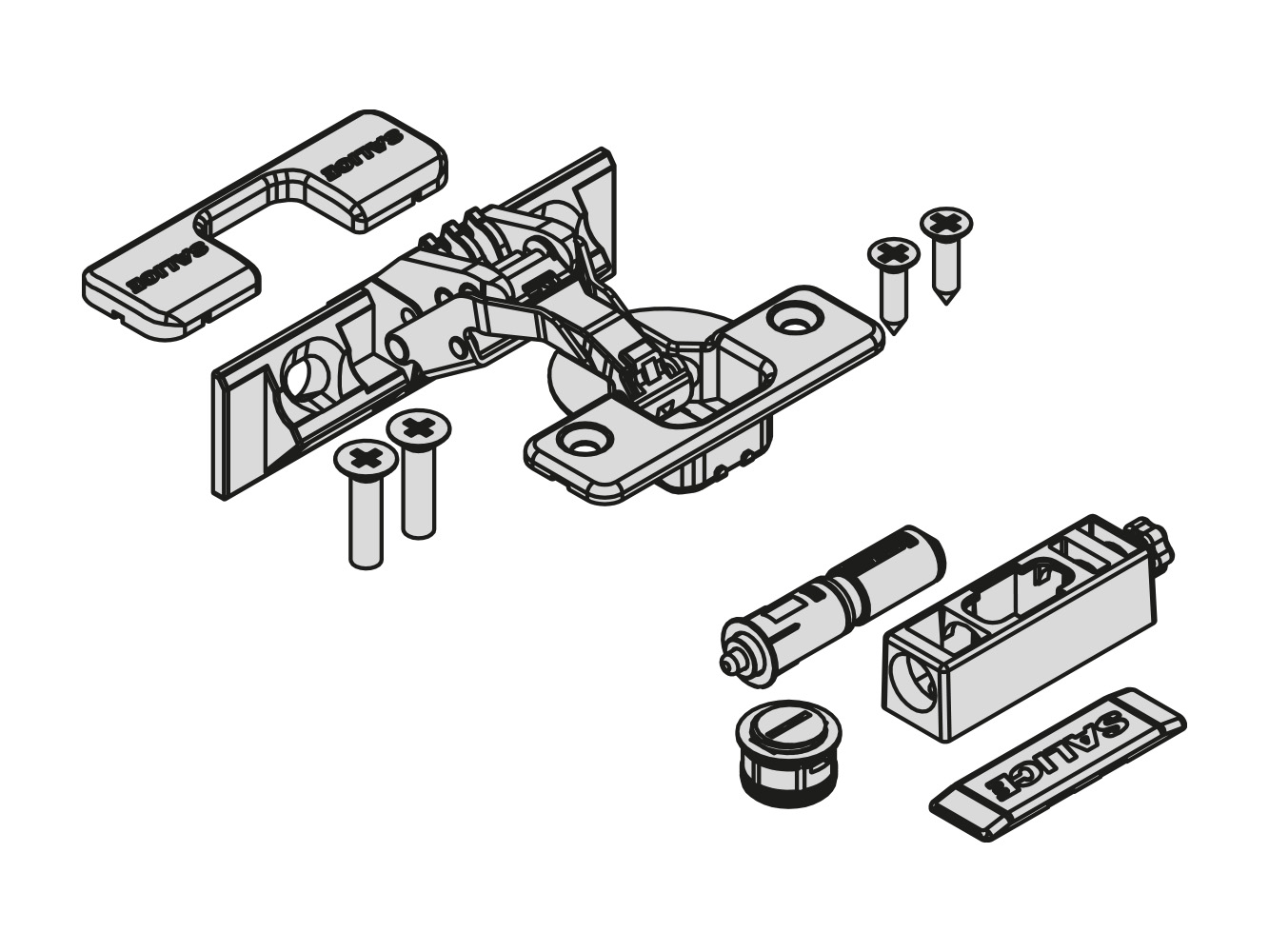

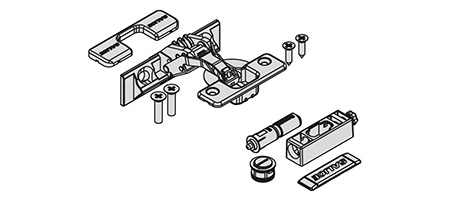

KIT PUSH-SCHARNIERE
VE55KITCP010_B: 5 Push-Scharniere + 1 Schnäpper
VE55KITCP020_B: 4 Push-Scharniere + 1 Schnäpper
VE55KITCP030_B: 3 Push-Scharniere + 1 Schnäpper
VE55KITCP040_B: 2 Push-Scharniere + 1 Schnäpper
VE55KITCP050_B: 6 Push-Scharniere + 1 Schnäpper
Matt-vernickelte (A) oder Titanium (T) Oberfläche

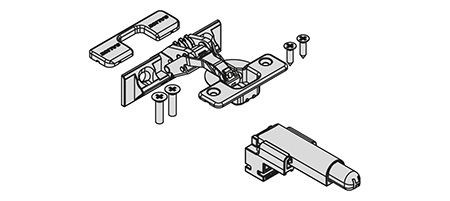

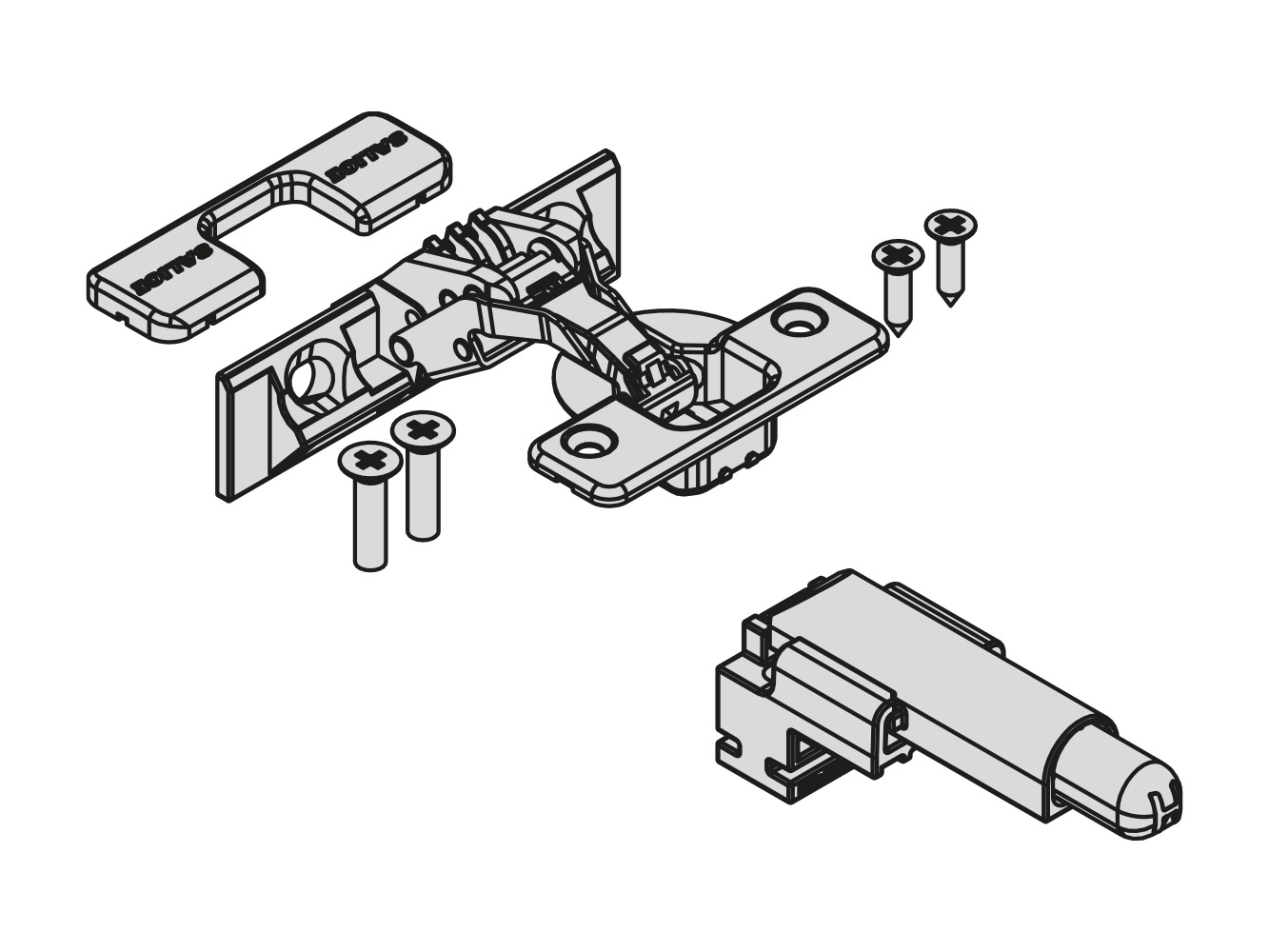

KIT SMOVE-SCHARNIERE
VE55KITCS010_B: 5 CA-Scharniere + 2 Smove
VE55KITCS020_B: 4 CA-Scharniere + 2 Smove
VE55KITCS030_B: 3 CA-Scharniere + 2 Smove
VE55KITCS040_B: 2 CA-Scharniere + 2 Smove
VE55KITCS050_B: 6 CA-Scharniere + 2 Smove
Matt-vernickelte (A) oder Titanium (T) Oberfläche
BEFESTIGUNG DER ABDECKSEITE
System für Einzeltüren, Variante zum Anschrauben
Spessore anta 12 mm - 26 mm
VE53APK000137A:
Gesamte Aussentiefe des Schrankes: 300 - 420 mm
VE53APK000237A:
Gesamte Aussentiefe des Schrankes: 420 - 540 mm
VE53APK000337A:
Gesamte Aussentiefe des Schrankes: 540 - 660 mm
VE53APK000437A:
Gesamte Aussentiefe des Schrankes: 660 - 780 mm
VE53APK000437A:
Gesamte Aussentiefe des Schrankes: 780 - 900 mm
BEFESTIGUNG DER ABDECKSEITE
System für Einzeltüren, Variante zum Anschrauben
Spessore anta 12 mm - 30 mm
VE55KIT0001:
Gesamte Aussentiefe des Schrankes: 370 - 650 mm
VE55KIT0002:
Gesamte Aussentiefe des Schrankes: 650 - 900 mm

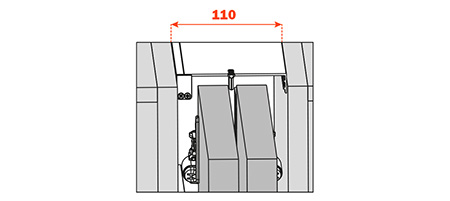

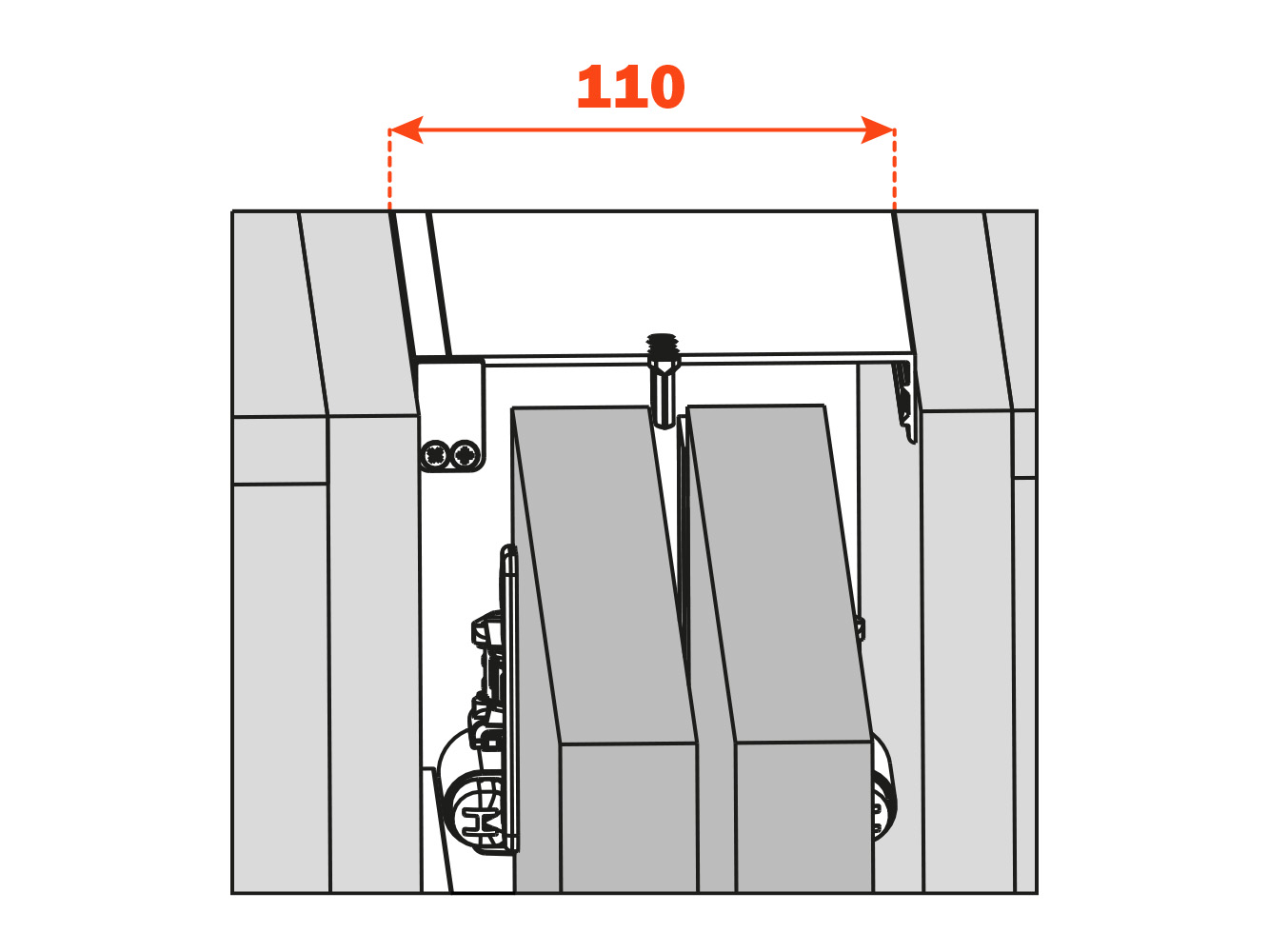

BEFESTIGUNG DER ABDECKSEITE
System für Doppeltüren
VE53APM000137A:
Gesamte Aussentiefe des Schrankes: 300 - 420 mm
VE53APM000237A:
Gesamte Aussentiefe des Schrankes: 420 - 540 mm
VE53APM000337A:
Gesamte Aussentiefe des Schrankes: 540 - 660 mm
VE53APM000437A:
Gesamte Aussentiefe des Schrankes: 660 - 780 mm
VE53APM000537A:
Gesamte Aussentiefe des Schrankes: 780 - 900 mm

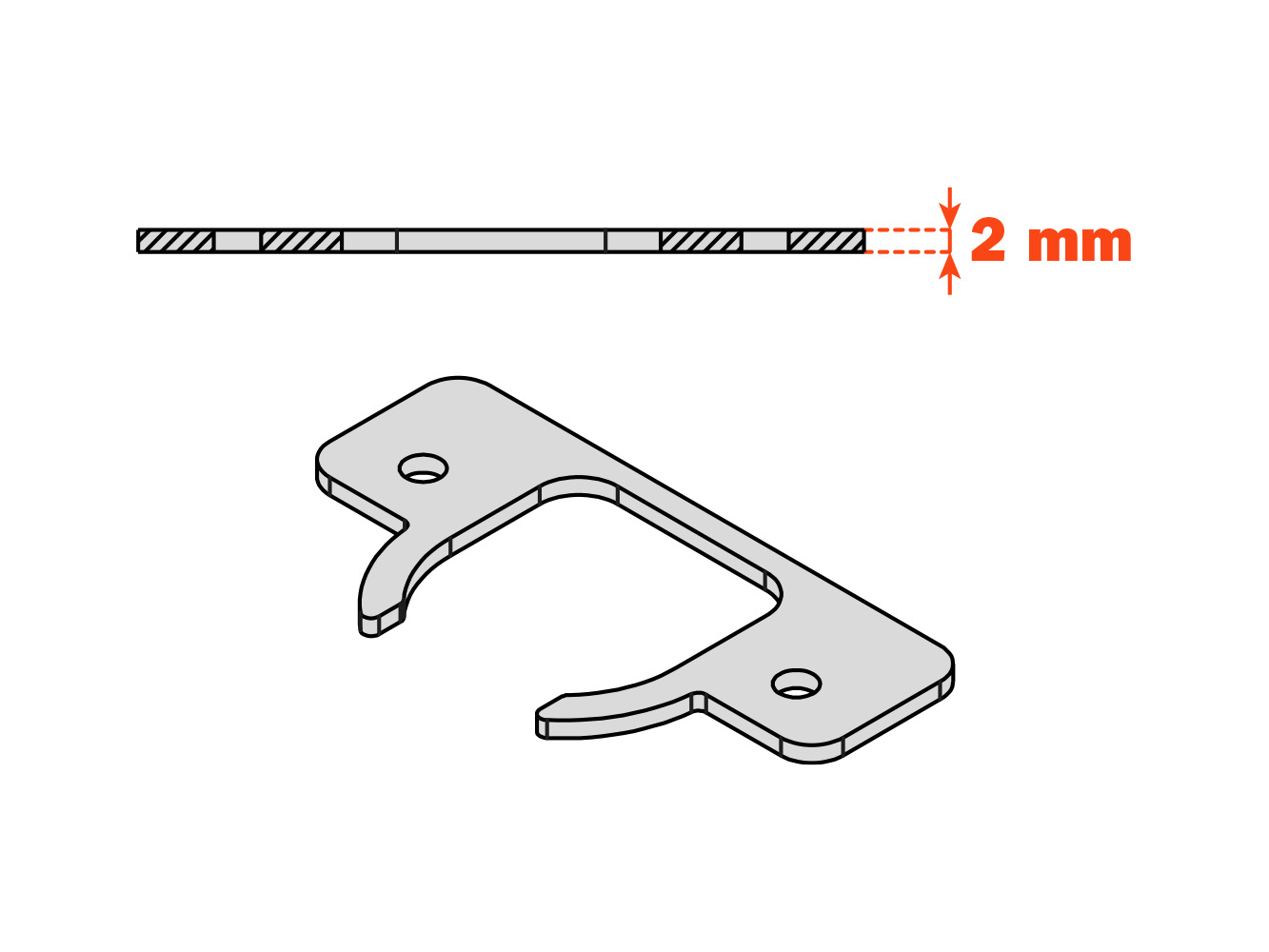

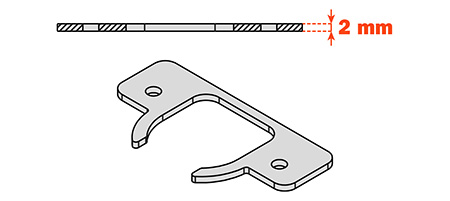

UNTERFLANSCH FÜR SCHARNIERE
Zu verwenden, um die Bohrtiefe der Scharniere von 13 mm auf 11 mm zu begrenzen.
VE54KITC001AA = Matt-vernickelt
VE54KITC001BA = Titanium

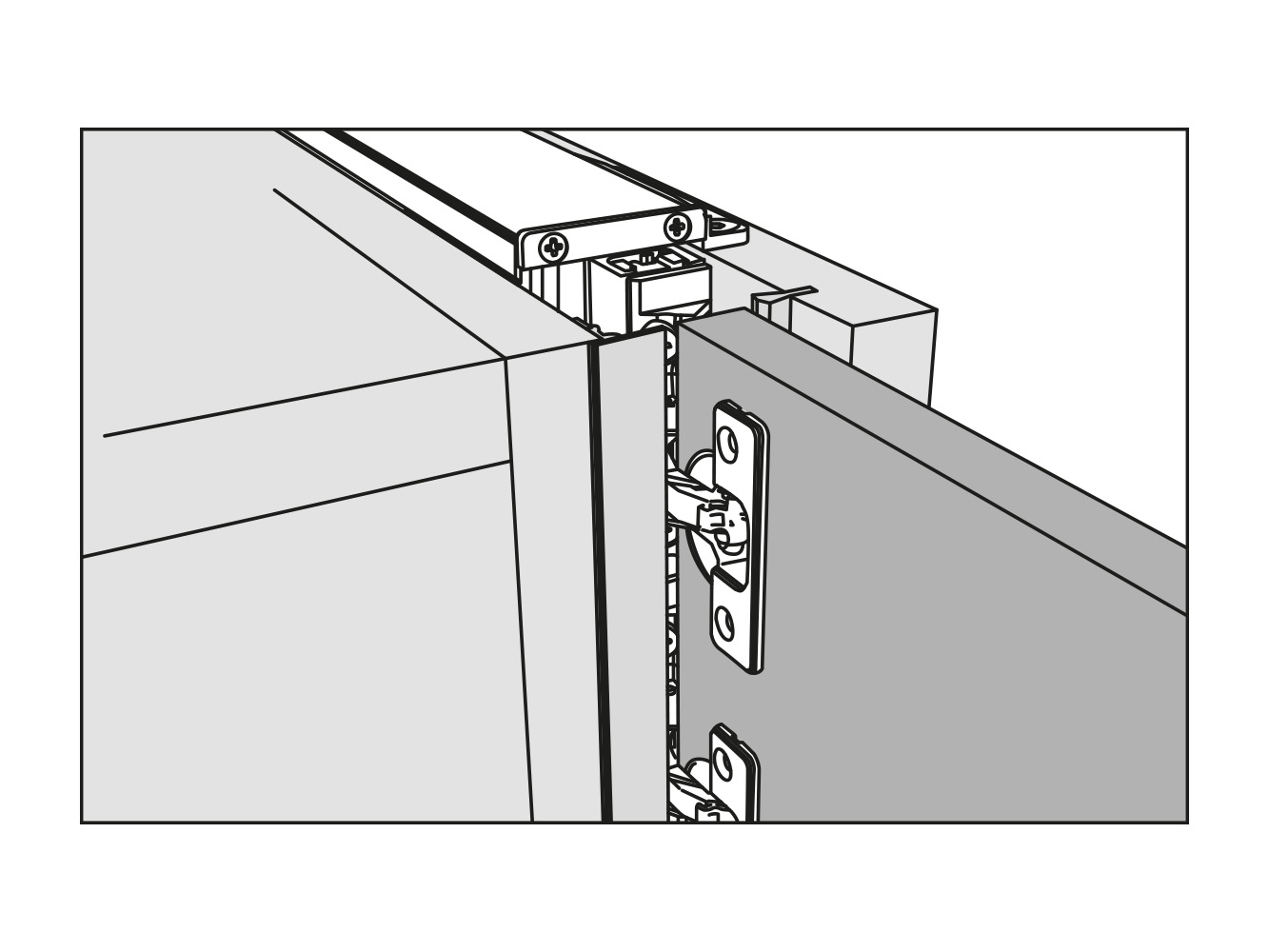

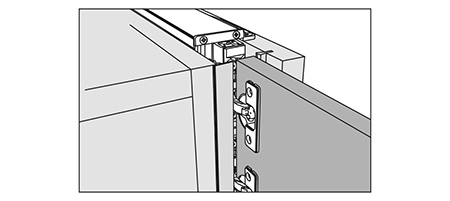

ABDECKUNGSPROFIL
Front-Abdeckprofil auf Maß ablängen und in die AufnahmExedra stecken.
VE55KIT0204: Länge 3,0 m - grau
VE55KIT0205: Länge 3,0 m - schwarz
VE55KIT0206: Länge 3,0 m - weiß

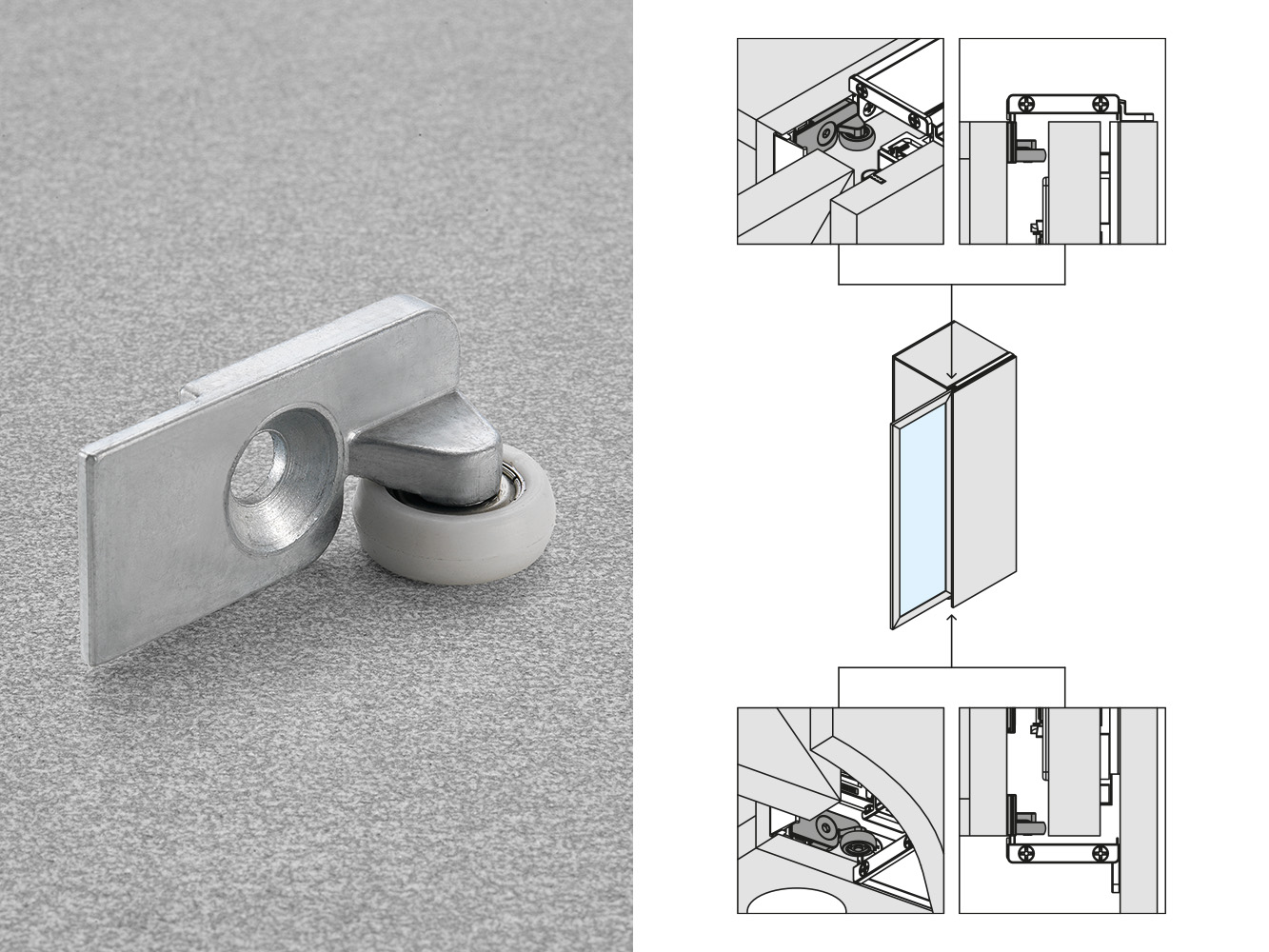

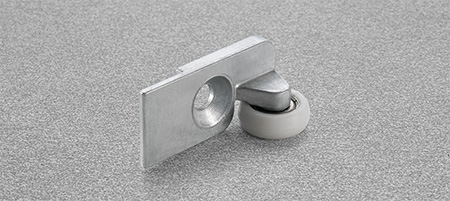

FÜHRUNGSELEMENT
Führungselement für Glastüren mit Rahmenprofile aus Metall und Holztüren mit Rahmen.
Die Befestigung dieses Elements benötigt eine aufwendige Bearbeitung
VE55KIT0040: 1 (Schachtel mit 10 Stück)
Dokumentation
-
Technische InformationenPDF 937.41KB
-
Kit-Versionen zum ZusammenbauenPDF 1.49MB
-
Version nach MaßPDF 1.79MB
-
ZubehörPDF 753.25KB
-
Exedra Gravity IN - Handbuch für Montage und Regulierung - Tür mit rechter ÖffnungPDF 18.68MB
-
Exedra Gravity IN - Handbuch für Montage und Regulierung - Tür mit linker ÖffnungPDF 18.64MB
-
Exedra Gravity OUT - Handbuch für Montage und Regulierung - Tür mit rechter ÖffnungPDF 19.35MB
-
Exedra Gravity OUT - Handbuch für Montage und Regulierung - Tür mit linker ÖffnungPDF 19.37MB
Video
-
Exedra Gravity IN - Montage des Mechanismus am Möbel
-
Exedra Gravity IN - Verstellung
-
Exedra Gravity IN - Zubehör und Demontage des Mechanismus aus dem Möbel
-
Exedra Gravity OUT - Montage des Mechanismus am Möbel
-
Exedra Gravity OUT - Verstellung
-
Exedra Gravity OUT - Zubehör und Demontage des Mechanismus aus dem Möbel
