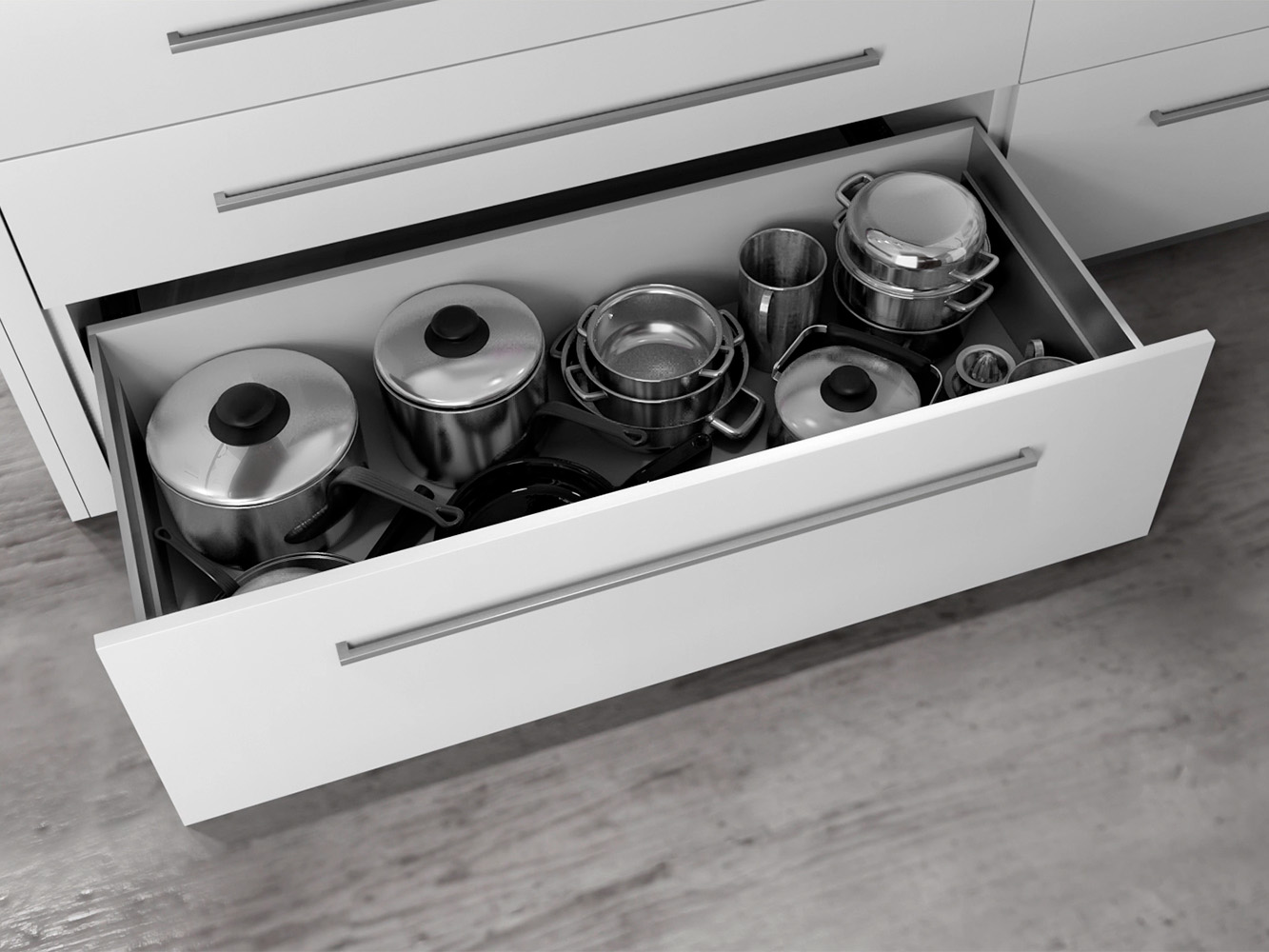

F70 est la nouvelle coulisse de grande capacité de charge
Toutes les versions et longueurs de la coulisse F70 ont un système de crémaillère intégré, qui permet la synchronisation des 3 bras de la coulisse et garantit une excellente stabilité latérale et un coulissement parfaitement silencieux sans avoir besoin d’autres composants. La coulisse F70 offre un réglage latéral, frontal, vertical et de l’inclinaison de la façade. Les réglages sont directs et intuitifs. Ils s’effectuent tous sans outil.
Dans la version Smove, la coulisse F70 est équipée d’un système d’amortissement intégré, qui ralentit et amortit la fin de course du tiroir.
- Sortie totale avec mouvement synchronisé des bras de la coulisse pour un coulissement stable et régulier
- Disponible en longueurs de 350 mm à 750 mm (tous les 50 mm)
- Dispositif de fermeture amortie Smove avec course de 50 mm
- Clip de fixation de la coulisse au tiroir avec éléments en acier embouti
- Réglage latéral +/- 1.5 mm, sans outil, intégré dans le clip
- Réglage frontal +/- 3 mm, sans outil, intégré dans le clip ;
le trou ovale sur la coulisse permet un réglage frontal de +/- 4.5 mm - Réglage vertical + 2.5 mm, sans outil, intégré dans le clip ;
le trou ovale sur la coulisse permet un réglage vertical de +/- 6 mm - Réglage de l’inclinaison frontal + 3 mm, sans outil (en option, si le levier en option est installé)
- Épaisseur max du côté du tiroir : 16 mm
- Compatibilité avec tiroirs Lineabox
- Finition : zinguée nickelée

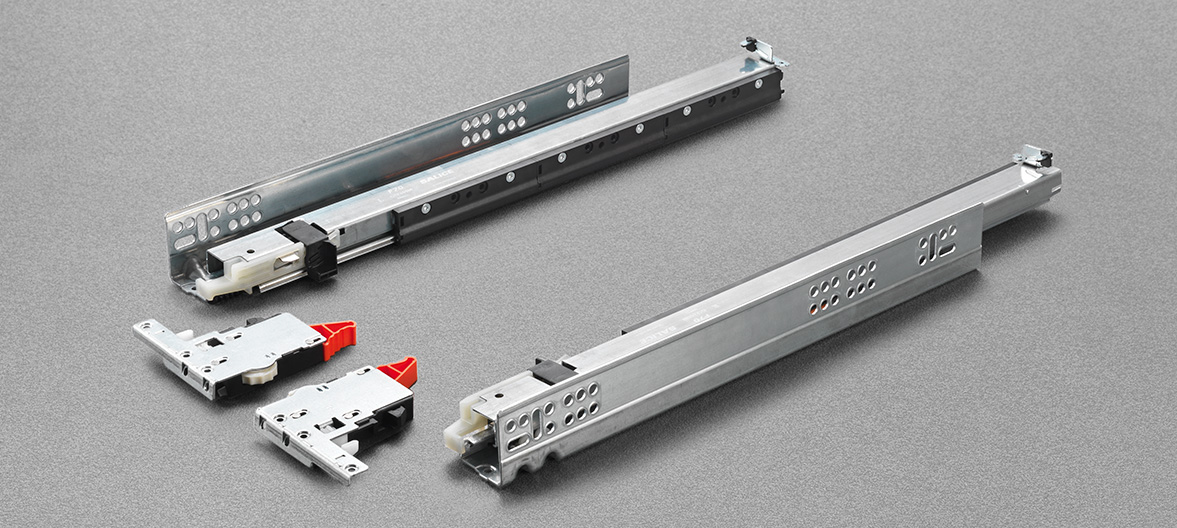

G7E6S350XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 350 mm
Profondeur min. meuble: 360 mm
G7E6S400XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 400 mm
Profondeur min. meuble: 410 mm
G7E6S450XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 450 mm
Profondeur min. meuble: 460 mm
G7E6S500XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 500 mm
Profondeur min. meuble: 510 mm
G7E6S550XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 550 mm
Profondeur min. meuble: 560 mm
G7E6S600XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 600 mm
Profondeur min. meuble: 610 mm
G7E6S650XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 650 mm
Profondeur min. meuble: 660 mm
G7E6S700XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 700 mm
Profondeur min. meuble: 710 mm
G7E6S750XXB
Coulisse de grande capacité de charge à sortie totale avec accrochage du tiroir grâce au clip
Longueur coulisse: 750 mm
Profondeur min. meuble: 760 mm

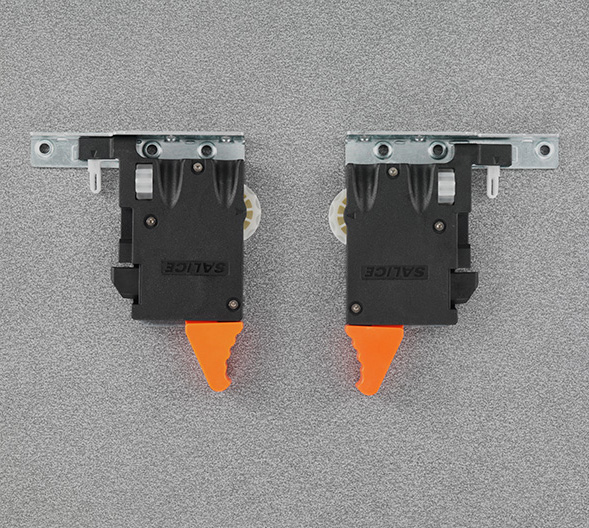

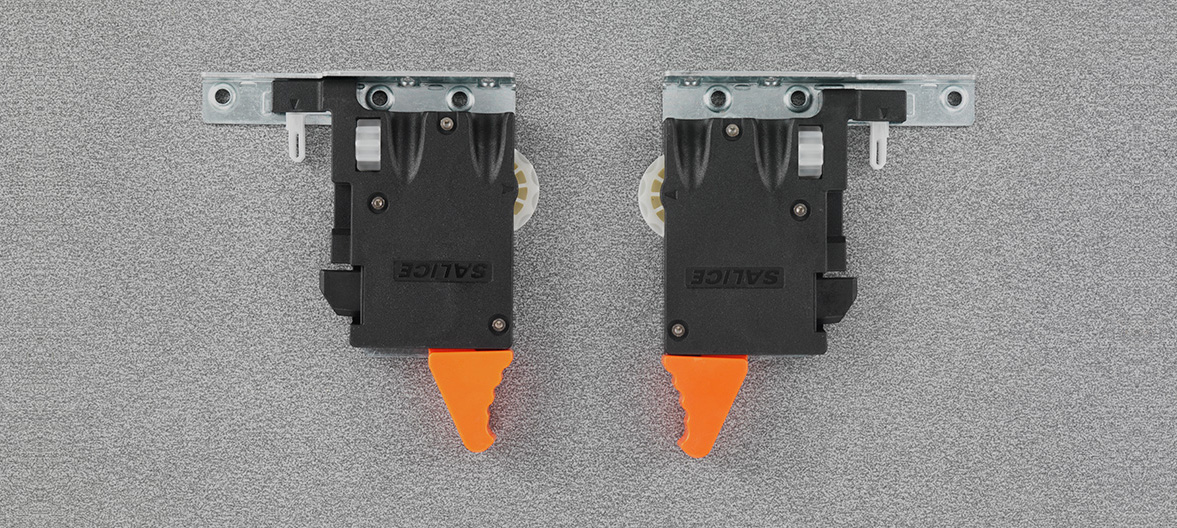

AFCGXX3B
Clip droit et gauche avec réglages intégrés
- Pour toutes les coulisses F70
- Matière : plastique et acier
- Réglage latéral et frontal intégrés, sans outil
- Pré-perçage conseillé ø 2,5 mm
- Fixation sur le fond ou sur la façade du tiroir

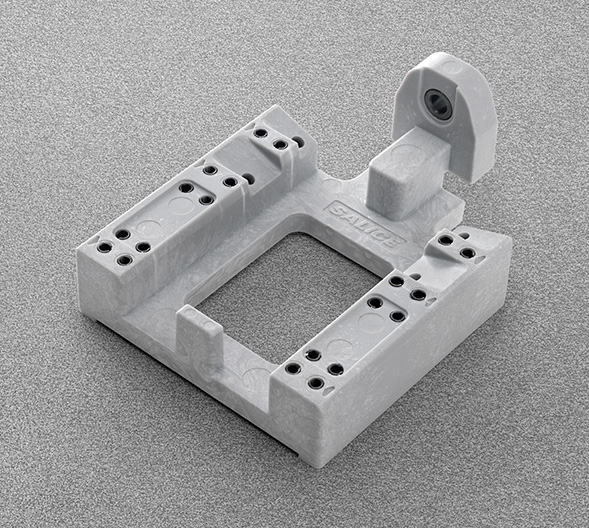

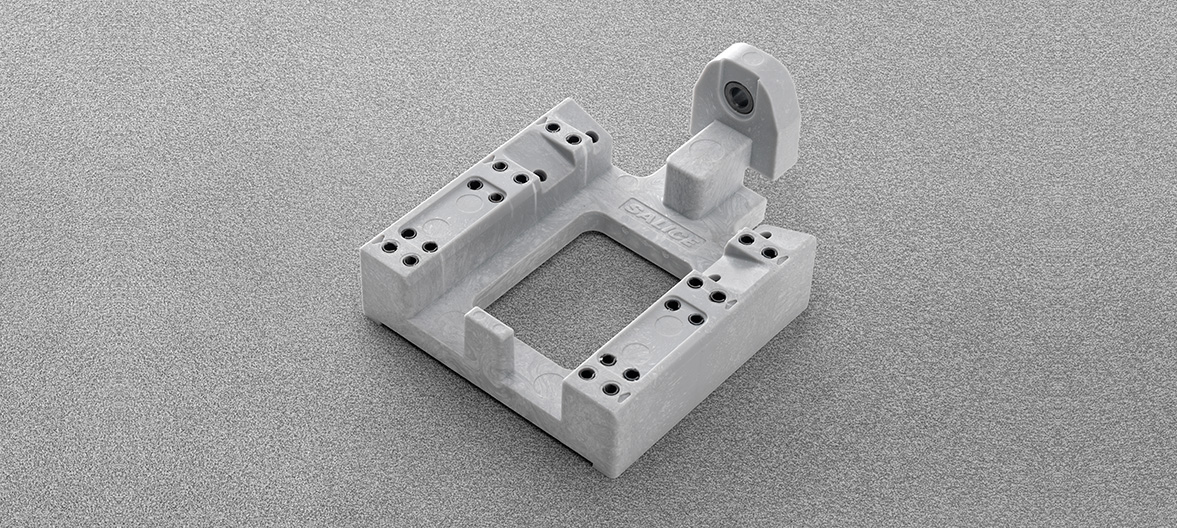

SGD704UGXA
Gabarit pour le perçage des tiroirs
Gabarit de perçage pour les crochets arrière de la coulisse et pour le pré-perçage des clips

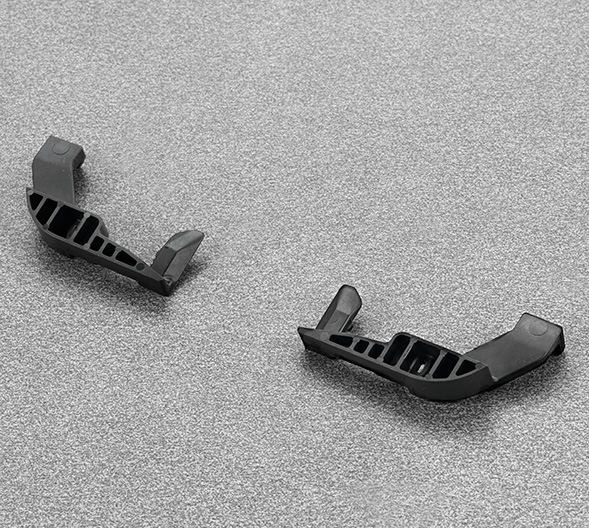

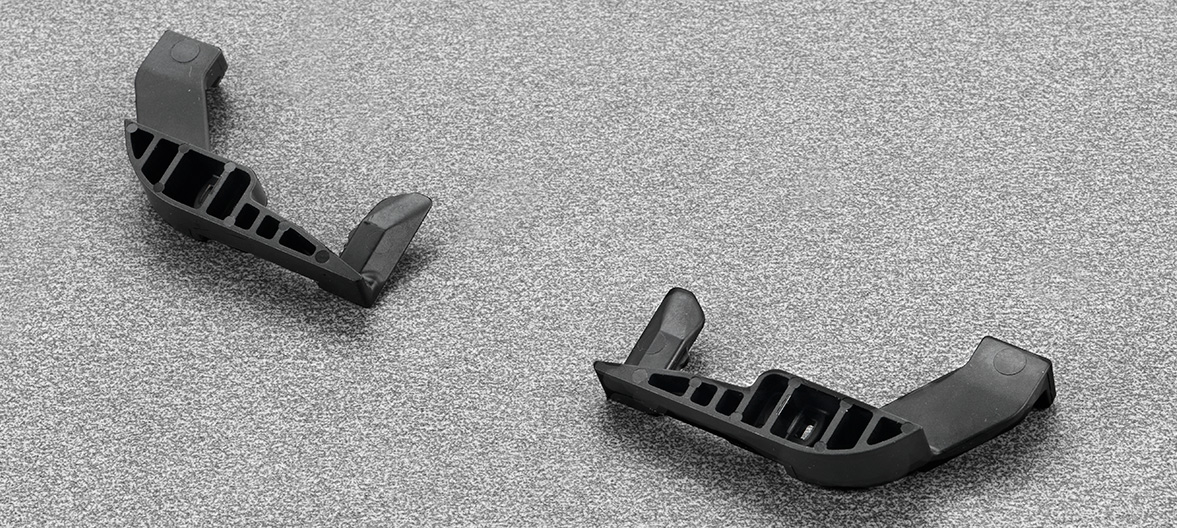

AGLRXX3F
Levier pour le réglage de l’inclinaison

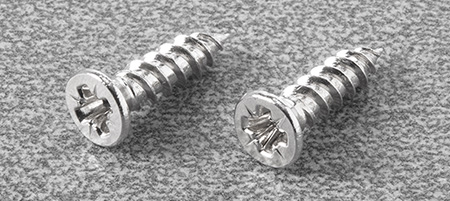

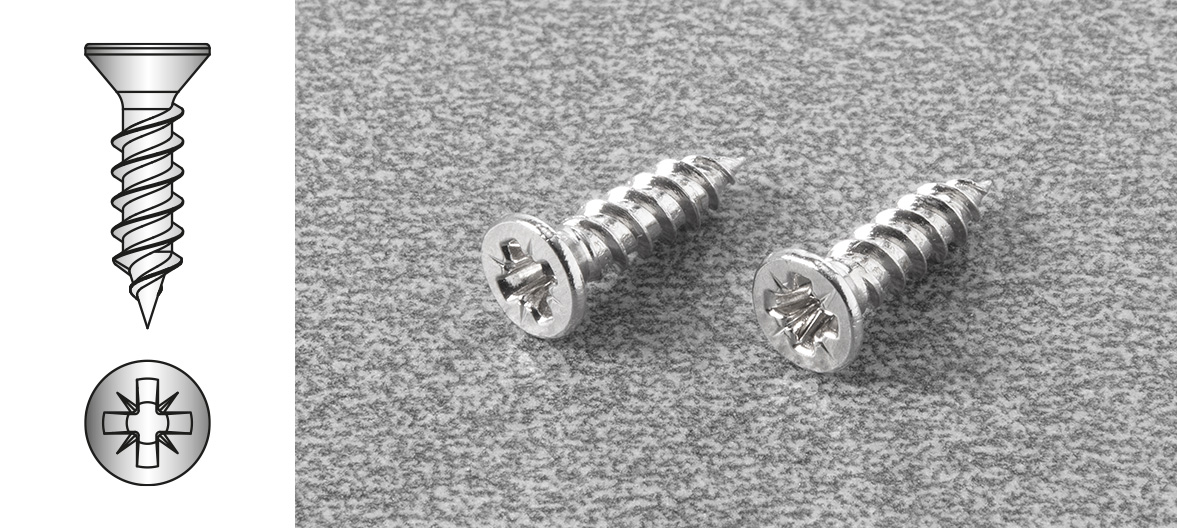

V234X164I
Vis à bois
ø 4 x 16 mm
Informations techniques
